TR-A

Transmission flexible sans gaine
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis
Photo : TR-A

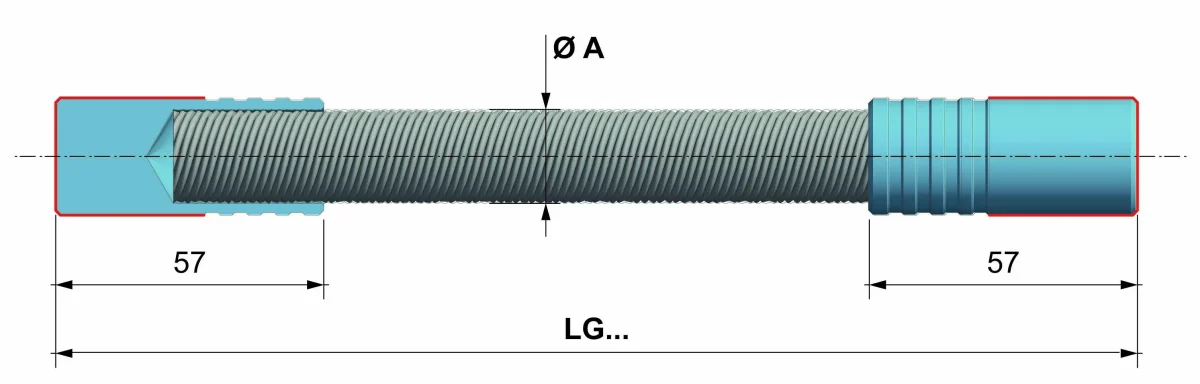

Schéma technique : TR-A
Référence Arbre flex. ⌀A Torsion (°) Rayon courbure mm Couple Nm Poids g PDF 3D
TRA6 6 80 70 3 400
TRA6-CFCF 6 80 70 3
TRA6-CLCL 6 80 70 3
TRA6-CMCM 6 80 70 3
TRA6-CMBCMB 6 80 70 3
TRA6-QQ 6 80 70 3
TRA8 8 70 90 4.5 600
TRA8-CFCF 8 70 90 4.5
TRA8-CLCL 8 70 90 4.5
TRA8-CMCM 8 70 90 4.5
TRA8-CMBCMB 8 70 90 4.5
TRA8-QQ 8 70 90 4.5
TRA10 10 70 130 7.5 800
TRA10-CFCF 10 70 130 7.5
TRA10-CLCL 10 70 130 7.5
TRA10-CMCM 10 70 130 7.5
TRA10-CMBCMB 10 70 130 7.5
TRA10-QQ 10 70 130 7.5
TRA12 12 50 160 9 950
TRA12-CFCF 12 50 160 9
TRA12-CMCM 12 50 160 9
TRA12-CLCL 12 50 160 9
TRA12-CMBCMB 12 50 160 9
TRA12-QQ 12 50 160 9
TRA15 15 28 300 12 1200
TRA15-CLCL 15 28 300 12
TRA15-CMCM 15 28 300 12
TRA15-CFCF 15 28 300 12
TRA15-QQ 15 28 300 12
TRA15-CMBCMB 15 28 300 12
TRA20 20 18 400 18.5 1700
TRA20-CFCF 20 18 400 18.5
TRA20-CLCL 20 18 400 18.5
TRA20-CMCM 20 18 400 18.5
TRA20-CMBCMB 20 18 400 18.5
TRA20-QQ 20 18 400 18.5

Les données se réfèrent à la longueur = 1 000 mm



Les transmissions flexibles TR sont extrêmement polyvalentes car il est possible de choisir le matériau de la gaine de protection en fonction de l’environnement de travail et d’utilisation. Elles sont particulièrement conseillées pour:
- Le raccord ou l’actionnement d’éléments non-alignés
- remplacement pour mécanismes non-protégés, complexes ou dangereux

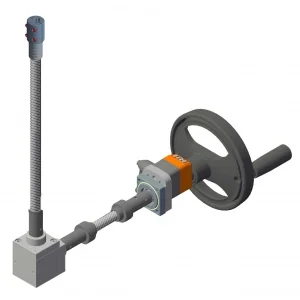

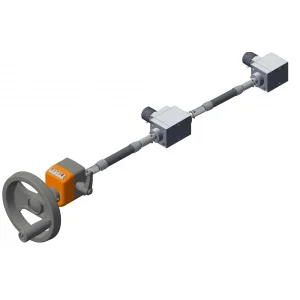

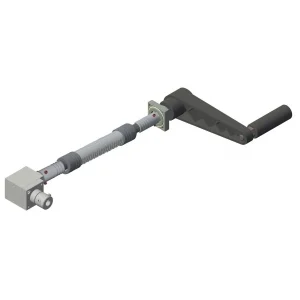

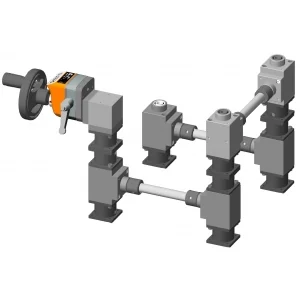

- actionnement mécanique ou manuel à distance
- réduction du poids des instruments portables -
- éviter les obstacles (en passant en-dessous, au-dessus et autour).
