TR-B

Transmissions flexibles avec gaine Rilsan
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis

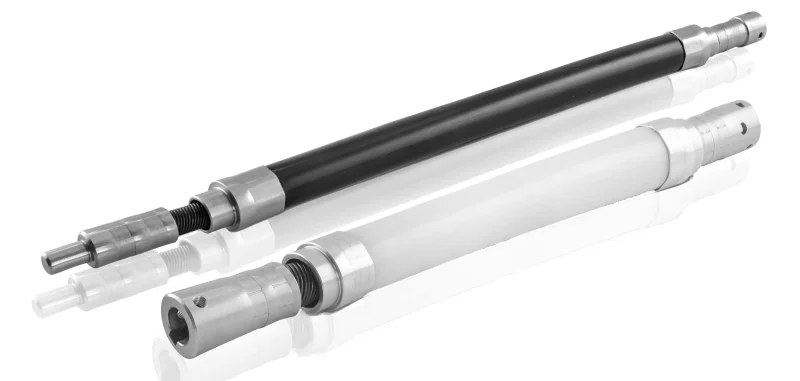

Photo : TR-B

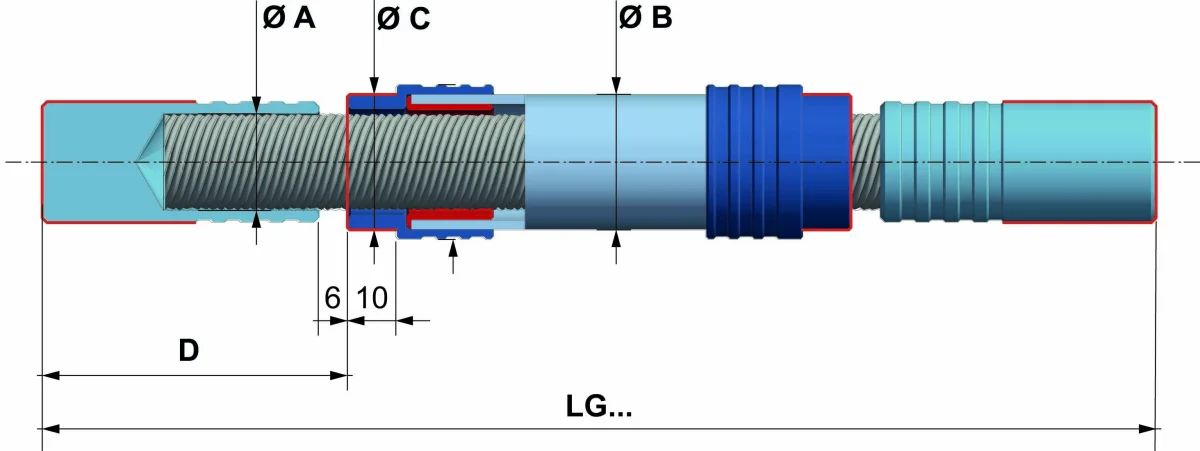

Schéma technique : TR-B
Référence Arbre flex. ⌀A ⌀B ⌀C D Torsion (°) Rayon courbure mm Couple Nm Poids g PDF 3D
TRB6 6 12 11 34 80 70 3 600
TRB6-CFCF 6 12 11 34 80 70 3
TRB6-CLCL 6 12 11 34 80 70 3
TRB6-CMCM 6 12 11 34 80 70 3
TRB6-CMBCMB 6 12 11 34 80 70 3
TRB6-QQ 6 12 11 34 80 70 3
TRB8 8 14 13 44 70 90 4.5 800
TRB8-CFCF 8 14 13 44 70 90 4.5
TRB8-CLCL 8 14 13 44 70 90 4.5
TRB8-CMCM 8 14 13 44 70 90 4.5
TRB8-CMBCMB 8 14 13 44 70 90 4.5
TRB8-QQ 8 14 13 44 70 90 4.5
TRB10 10 18 15 50 70 130 7.5 1 000
TRB10-CFCF 10 18 15 50 70 130 7.5
TRB10-CLCL 10 18 15 50 70 130 7.5
TRB10-CMCM 10 18 15 50 70 130 7.5
TRB10-CMBCMB 10 18 15 50 70 130 7.5
TRB10-QQ 10 18 15 50 70 130 7.5
TRB12 12 20 18 64 50 160 9 1 350
TRB12-CFCF 12 20 18 64 50 160 9
TRB12-CMCM 12 20 18 64 50 160 9
TRB12-CLCL 12 20 18 64 50 160 9
TRB12-CMBCMB 12 20 18 64 50 160 9
TRB12-QQ 12 20 18 64 50 160 9
TRB15 15 22 20 56 28 300 12 1 750
TRB15-CFCF 15 22 20 56 28 300 12
TRB15-CLCL 15 22 20 56 28 300 12
TRB15-CMCM 15 22 20 56 28 300 12
TRB15-CMBCMB 15 22 20 56 28 300 12
TRB15-QQ 15 22 20 56 28 300 12
TRB20 20 30 28 63 18 400 18.5 2 150
TRB20-CFCF 20 30 28 63 18 400 18.5
TRB20-CLCL 20 30 28 63 18 400 18.5
TRB20-CMCM 20 30 28 63 18 400 18.5
TRB20-CMBCMB 20 30 28 63 18 400 18.5
TRB20-QQ 20 30 28 63 18 400 18.5

Plastique "Rilsan" noir pour diamètres 6-8-10-12-15

Plastique "Rilsan" blanc pour diamètres 20

Longueur + 6 entre terminal et terminal de gaine.

Les données se réfèrent à la longueur 1 000 mm.



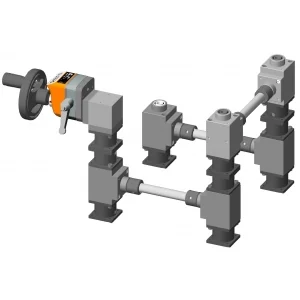

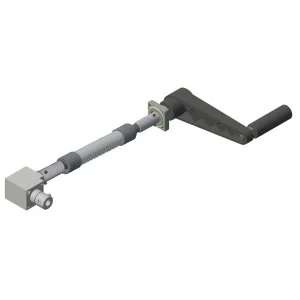

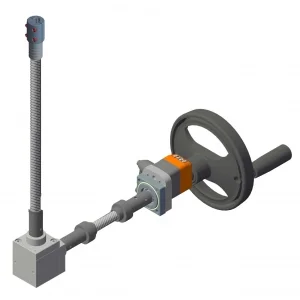

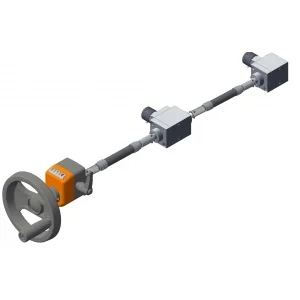

Les transmissions flexibles TR sont extrêmement polyvalentes car il est possible de choisir le matériau de la gaine de protection en fonction de l’environnement de travail et d’utilisation. Elles sont particulièrement conseillées pour:
- Le raccord ou l’actionnement d’éléments non-alignés
- remplacement pour mécanismes non-protégés, complexes ou dangereux
- actionnement mécanique ou manuel à distance
- réduction du poids des instruments portables -
- éviter les obstacles (en passant en-dessous, au-dessus et autour).
