TR-C

Transmissions flexibles avec gaine proctection armée acier
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis

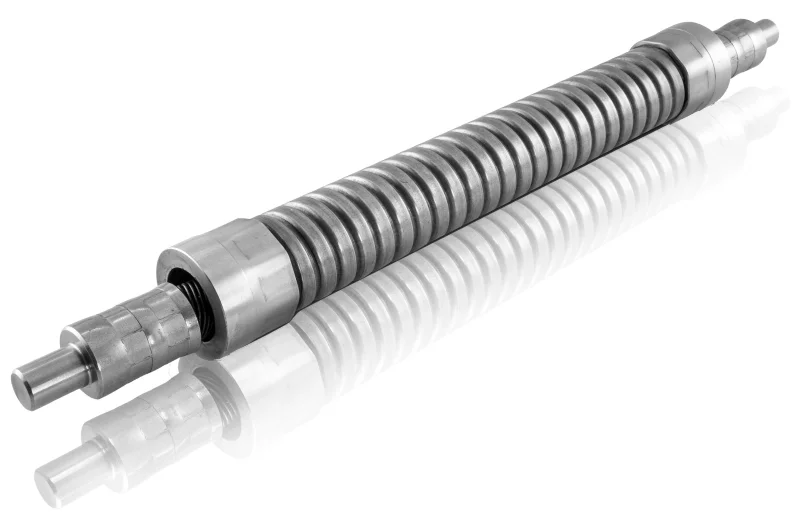

Photo : TR-C

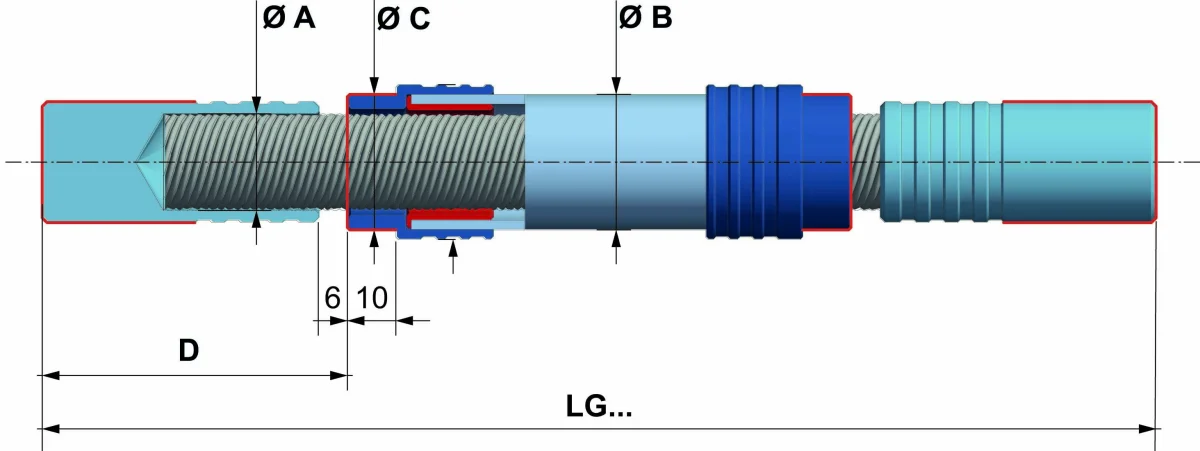

Schéma technique : TR-C
Référence Arbre flex. ⌀A ⌀B ⌀C D Torsion (°) Rayon courbure mm Couple Nm Poids g PDF 3D
TRC6 6 14 18 34 80 70 3 800
TRC6-CFCF 6 14 18 34 80 70 3 800
TRC6-CLCL 6 14 18 34 80 70 3 800
TRC6-CMCM 6 14 18 34 80 70 3 800
TRC6-CMBCMB 6 14 18 34 80 70 3 800
TRC6-QQ 6 14 18 34 80 70 3 800
TRC8 8 17 21 44 70 90 4.5 1 150
TRC8-CFCF 8 17 21 44 70 90 4.5 1 150
TRC8-CLCL 8 17 21 44 70 90 4.5 1 150
TRC8-CMCM 8 17 21 44 70 90 4.5 1 150
TRC8-CMBCMB 8 17 21 44 70 90 4.5 1 150
TRC8-QQ 8 17 21 44 70 90 4.5 1 150
TRC10 10 20 24 50 70 130 7.5 1 450
TRC10-CFCF 10 20 24 50 70 130 7.5 1 450
TRC10-CLCL 10 20 24 50 70 130 7.5 1 450
TRC10-CMCM 10 20 24 50 70 130 7.5 1 450
TRC10-CMBCMB 10 20 24 50 70 130 7.5 1 450
TRC10-QQ 10 20 24 50 70 130 7.5 1 450
TRC12 12 25 30 54 50 160 9 1 800
TRC12-CFCF 12 25 30 54 50 160 9 1 800
TRC12-CMCM 12 25 30 54 50 160 9 1 800
TRC12-CLCL 12 25 30 54 50 160 9 1 800
TRC12-CMBCMB 12 25 30 54 50 160 9 1 800
TRC12-QQ 12 25 30 54 50 160 9 1 800
TRC15 15 30 35 56 28 300 12 2 200
TRC15-CFCF 15 30 35 56 28 300 12 2 200
TRC15-CLCL 15 30 35 56 28 300 12 2 200
TRC15-CMCM 15 30 35 56 28 300 12 2 200
TRC15-CMBCMB 15 30 35 56 28 300 12 2 200
TRC15-QQ 15 30 35 56 28 300 12 2 200
TRC20 20 35 40 63 18 400 18.5 3 600
TRC20-CFCF 20 35 40 63 18 400 18.5 3 600
TRC20-CLCL 20 35 40 63 18 400 18.5 3 600
TRC20-CMCM 20 35 40 63 18 400 18.5 3 600
TRC20-CMBCMB 20 35 40 63 18 400 18.5 3 600
TRC20-QQ 20 35 40 63 18 400 18.5 3 600

Longueur + 6 entre terminal et terminal de gaine.

Les données se réfèrent à la longueur 1 000 mm.



Les transmissions flexibles TR sont extrêmement polyvalentes car il est possible de choisir le matériau de la gaine de protection en fonction de l’environnement de travail et d’utilisation. Elles sont particulièrement conseillées pour:
- Le raccord ou l’actionnement d’éléments non-alignés
- remplacement pour mécanismes non-protégés, complexes ou dangereux
- actionnement mécanique ou manuel à distance
- réduction du poids des instruments portables -
- éviter les obstacles (en passant en-dessous, au-dessus et autour).
