ASR

Arbres semi-rigides
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur

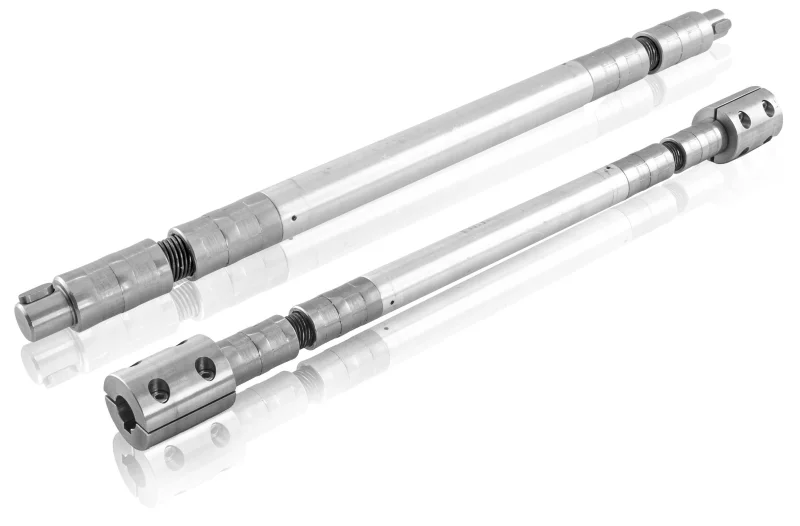

Photo : ASR

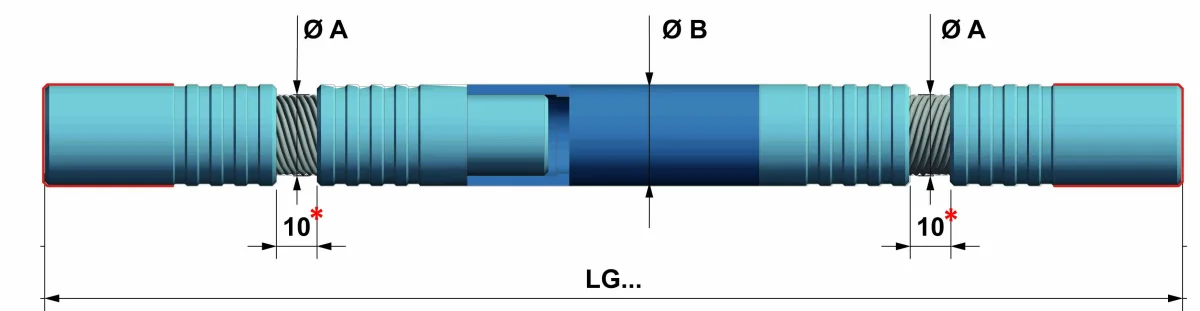

Schéma technique : ASR
Référence Arbre flex. ⌀A ⌀B Couple Nm Poids g 3D
ASR6 6 12 3 600
ASR6CFCF 6 12 3
ASR6CLCL 6 12 3
ASR6CMCM 6 12 3
ASR6CMBCMB 6 12 3
ASR10 10 14 7.5 750
ASR10CFCF 10 14 7.5
ASR10CLCL 10 14 7.5
ASR10CMCM 10 14 7.5
ASR10CMBCM 10 14 7.5
ASR15 15 20 12 2 050
ASR15CFCF 15 20 12
ASR15CLCL 15 20 12
ASR15CMCM 15 20 12
ASR8CM15CMB 15 20 12
ASR20 20 25 18.5 3 400
ASR20CFCF 20 25 18.5
ASR20CLCL 20 25 18.5
ASR20CMCM 20 25 18.5
ASR20CMBCMB 20 25 18.5

Les arbres semi-rigides ASR offrent une solution économique et pratique pour relier le mouvement rotatif entre deux éléments alignés en garantissant un rendement optimal et durable de la transmission du mouvement même en cas de légers désalignements de travail ou montage.
➤ Protections rigides en aluminium.

• Terminaux en acier inox AISI 303, modèles disponibles.

Découvrez aussi :

GR
Détail
GR
Joints semi-rigides
GC
Détail
GC

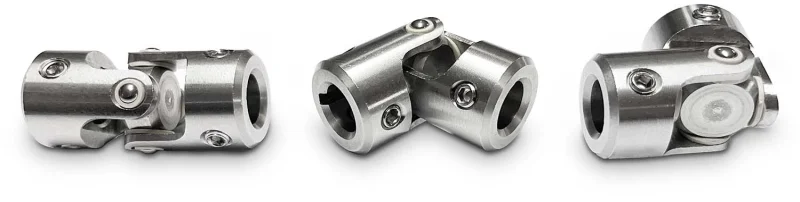

Joints de cardan standard
GCC
Détail
GCC

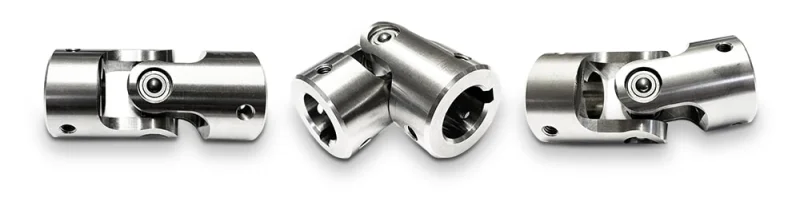

Joints de cardan haute performance
