• Disponible avec des rapports de réduction: 1:1 - 1:2 (standard) - 2:1 (disponible dans «A»-«B»-«C»). |
||
|
• Rapports 1/2 et 2/1 disponibles uniquement avec les engrenages à denture spiroïdale. |
||
|
• Caisse en aluminium, anodisé; arbres en acier inoxydable AISI 303. |
||
|
• Couple trasmissibile 12 Nm; charge radial 25 kg - charge axiale 2,5 kg. |
||
|

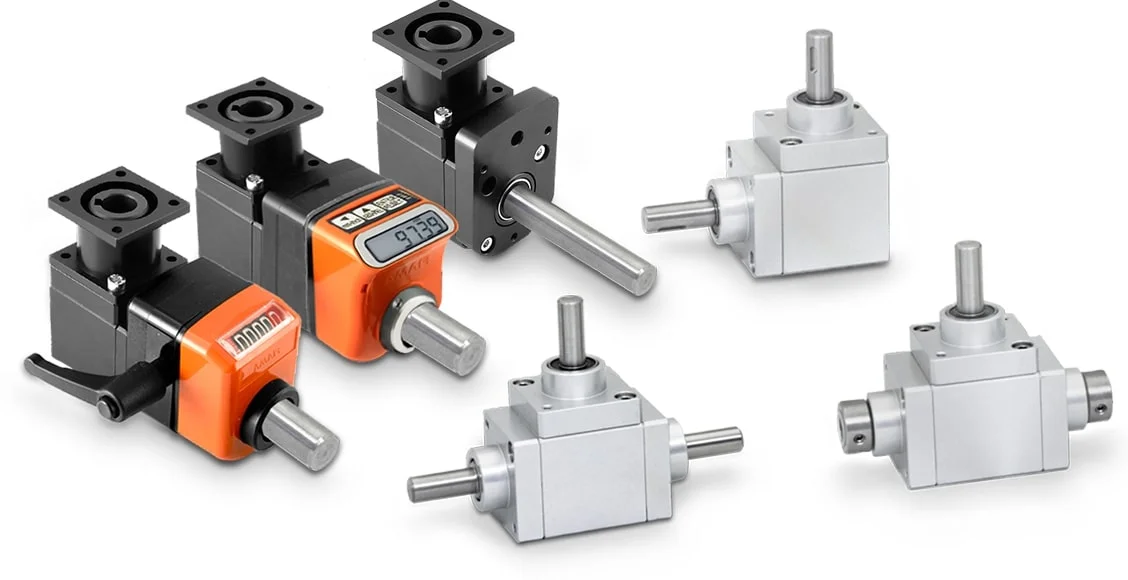

• Modèles (Tab. 1): |
||
|
- Version «A» avec 2 sorties; poids 330 g. |
||
|
- Version «B» avec 3 sorties; poids 520 g. |
||
|
- Version «C» avec 3 sortie (rotation inverse); poids 335 g. |
||
|
- Version «D» avec 3 sorties, 2 arbre creux; poids 520 g. |
||
|
- Version «E» avec 4 sorties, 2 arbre creux; poids 600 g. |
||
|
• Arbres de sortie: M= mâle Ø10 / F = à languette Ø10. |
||
|
Disponible sur demande: |
|
|
|
▪ Arbres de sortie: mâle Ø14 / à languette Ø12 - Ø14 dans versions «A»-«B»-«C». |
||
|
▪ Caisse en acier inoxydable AISI 303. |
||
|
▪ Modèles avec engrenages coniques à denture spiroïdale disponible dans toutes les versions en rapport 1/1 (Tab. 2). |
||
|
▪ Bride de couplage côté machine FL-M. |
||
|
▪ Bride avec arbre mâle pour indicateurs de position FL-OP/EP. |
