Type F - Palier auto-aligneur à bride carrée

Joint étanche + capot monobloc, pour arbre épaulé
Télécharger le catalogue
Composants convoyeurs Télécharger la fiche produit Demande de devis

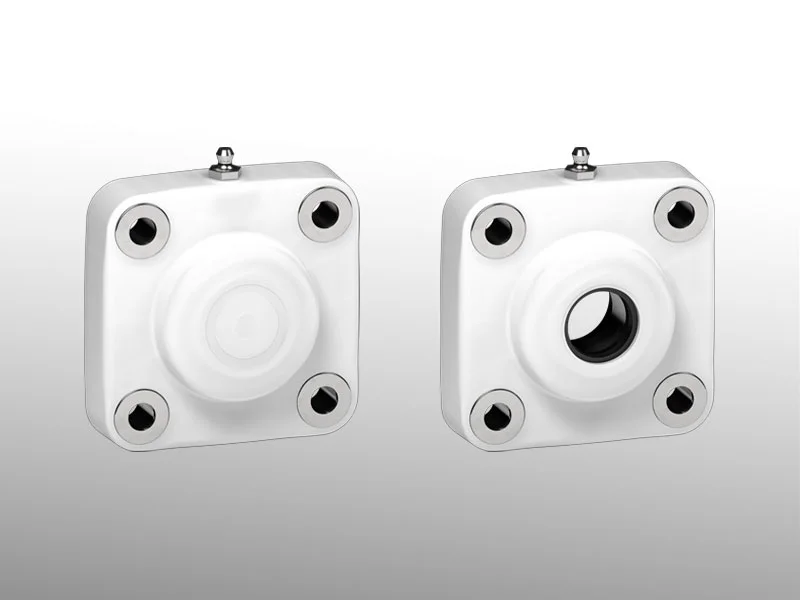

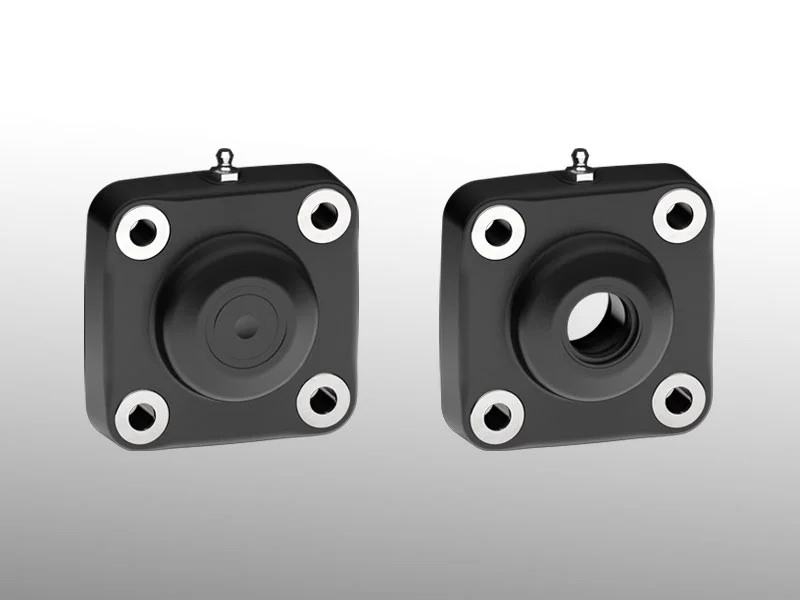

Photo : Type F - Palier auto-aligneur à bride carrée

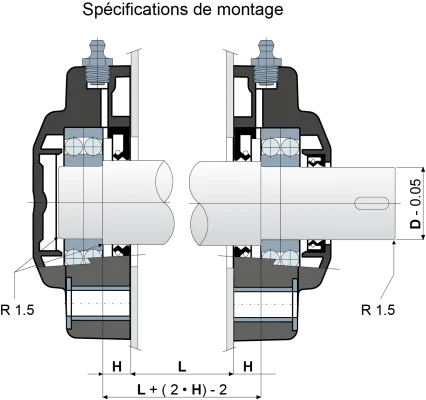

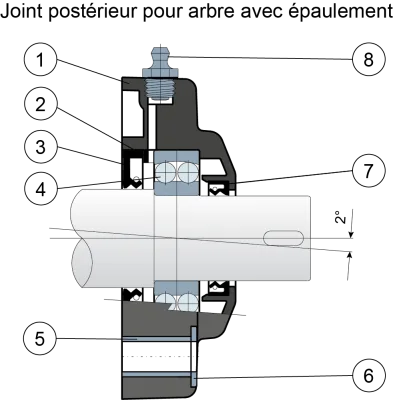

Schéma technique : Type F - Palier auto-aligneur à bride carrée
Référence DS D SERIES TYPE COULEUR ROULEMENT E A S G H I L T DF MAX DF MINI C CHARGE ROULT (N) CO CHARGE ROULT CHARGE SUPPORT (N) 3D
T-87469 30 25 F1205 Fermé Noir Chrome 70 99 10.5 22 11 18.8 15 36.5 50 47 14 300 4 000 17 250
T-87475 30 25 F1205 Ouvert Noir Chrome 70 99 10.5 22 11 18.8 15 36.5 50 47 14 300 4 000 17 250
T-87470 30 25 F1205 Fermé Blanc Chrome 70 99 10.5 22 11 18.8 15 36.5 50 47 14 300 4 000 17 250
T-87476 30 25 F1205 Ouvert Blanc Chrome 70 99 10.5 22 11 18.8 15 36.5 50 47 14 300 4 000 17 250
T-87481 35 30 F1206 Fermé Noir Chrome 83 113 10.5 26 11 19.3 16 40 60 52 15 600 4 650 17 250
T-87487 35 30 F1206 Ouvert Noir Chrome 83 113 10.5 26 11 19.3 16 40 60 52 15 600 4 650 17 250
T-87482 35 30 F1206 Fermé Blanc Chrome 83 113 10.5 26 11 19.3 16 40 60 52 15 600 4 650 17 250
T-87488 35 30 F1206 Ouvert Blanc Chrome 83 113 10.5 26 11 19.3 16 40 60 52 15 600 4 650 17 250
T-91015 40 35 F1207 Fermé Noir Chrome 92 122.5 10.5 26 11 20 17 40.7 70 60 19 000 6 000 17 250
T-91016 40 35 F1207 Ouvert Noir Chrome 92 122.5 10.5 26 11 20 17 40.7 70 60 19 000 6 000 17 250
T-91017 40 35 F1207 Fermé Blanc Chrome 92 122.5 10.5 26 11 20 17 40.7 70 60 19 000 6 000 17 250
T-91018 40 35 F1207 Ouvert Blanc Chrome 92 122.5 10.5 26 11 20 17 40.7 70 60 19 000 6 000 17 250
T-91019 45 40 F1208 Fermé Noir Chrome 102 133 10.5 26 14.5 23.5 18 46.2 78 65 19 900 6 950 18 400
T-91020 45 40 F1208 Ouvert Noir Chrome 102 133 10.5 26 14.5 23.5 18 46.2 78 65 19 900 6 950 18 400
T-91021 45 40 F1208 Fermé Blanc Chrome 102 133 10.5 26 14.5 23.5 18 46.2 78 65 19 900 6 950 18 400
T-91022 45 40 F1208 Ouvert Blanc Chrome 102 133 10.5 26 14.5 23.5 18 46.2 78 65 19 900 6 950 18 400

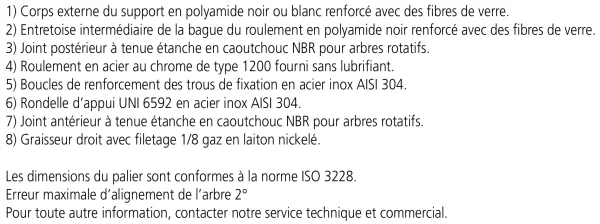

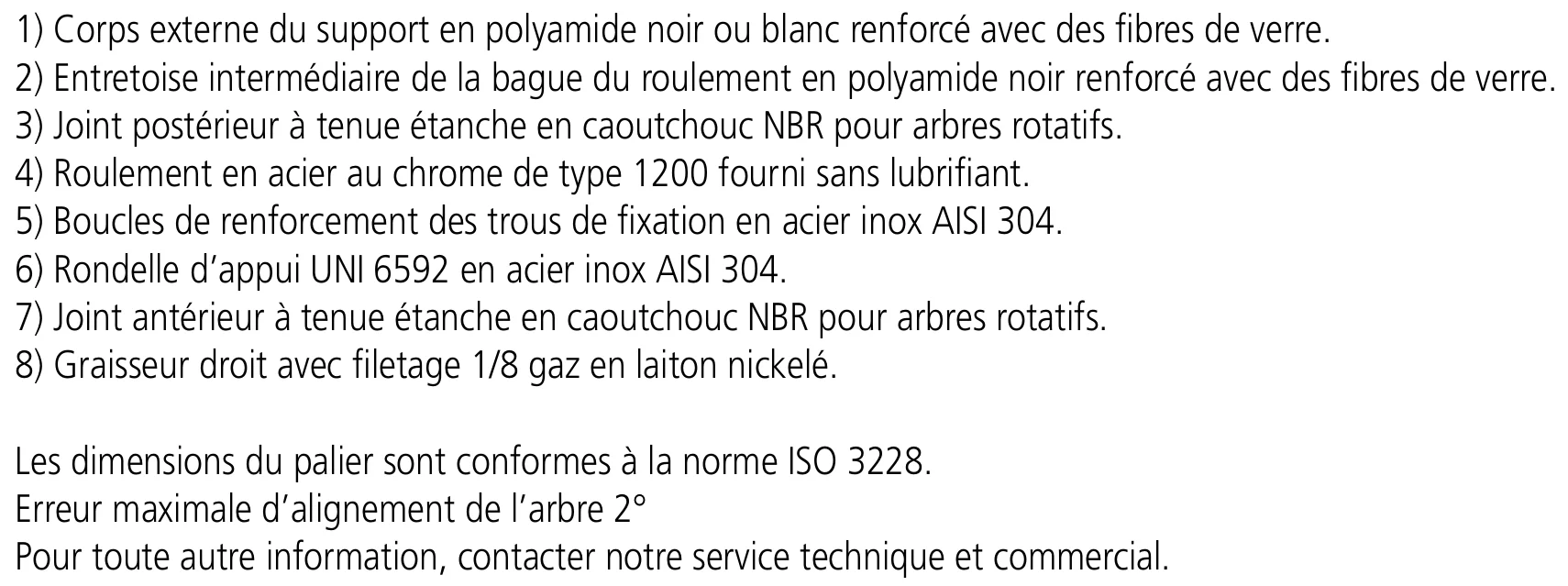

1) Corps externe du support en polyamide noir ou blanc renforcé avec des fibres de verre.

2) Entretoise intermédiaire de la bague du roulement en polyamide noir renforcé avec des fibres de verre.

3) Joint postérieur à tenue étanche en caoutchouc NBR pour arbres rotatifs.

4) Roulement en acier au chrome de type 1200 fourni sans lubrifiant.

5) Boucles de renforcement des trous de fixation en acier inox AISI 304.

6) Rondelle d’appui UNI 6592 en acier inox AISI 304.

7) Joint antérieur à tenue étanche en caoutchouc NBR pour arbres rotatifs.

8) Graisseur droit avec filetage 1/8 gaz en laiton nickelé.



Les dimensions du palier sont conformes à la norme ISO 3228.

Erreur maximale d’alignement de l’arbre 2°

Pour toute autre information, contacter notre service technique et commercial.



MATÉRIAUX : Palier en polypropylène noir ou blanc renforcé avec fibres de verre; entretoise intermédiaire de la bague du roulement en polyamide noir renforcé avec des fibres de verre; roulement en acier au chrome; graisseur en laiton nickelé; boucles de renforcement des trous de fixation en acier inox AISI 304; joints en caoutchouc NBR.


CARACTÉRISTIQUES : Joint postérieur adapté aux arbres avec épaulement. L’utilisation des arbres avec épaulement assure une plus grande capacité de charge axiale. Erreur maximale d’alignement de l’arbre 2°.

SUR DEMANDE: Versions avec brides en polypropylène renforcé et protection antibactérienne;  joint en Viton.

Découvrez aussi :

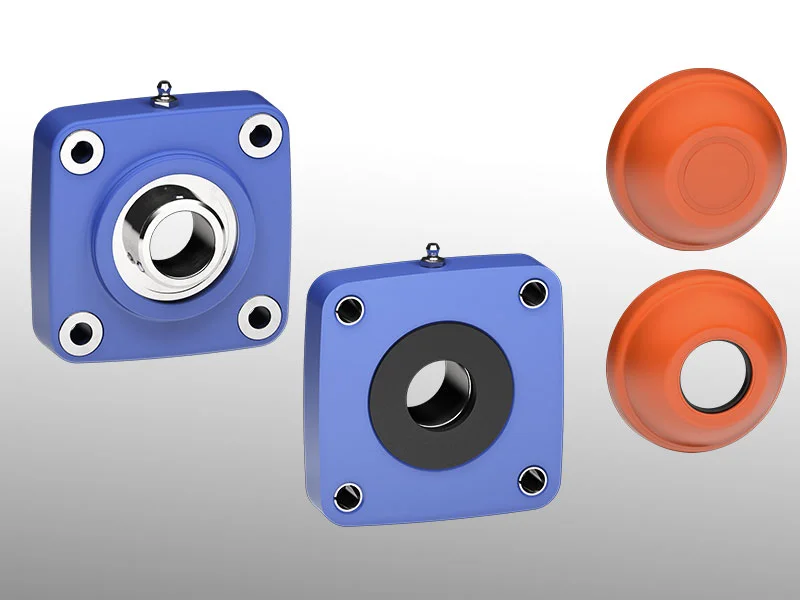

Type UCF/CX - Palier auto-aligneur à bride carrée renforcée
Détail
Type UCF/CX - Palier auto-aligneur à bride carrée renforcée
Joint étanche / (capot en option)

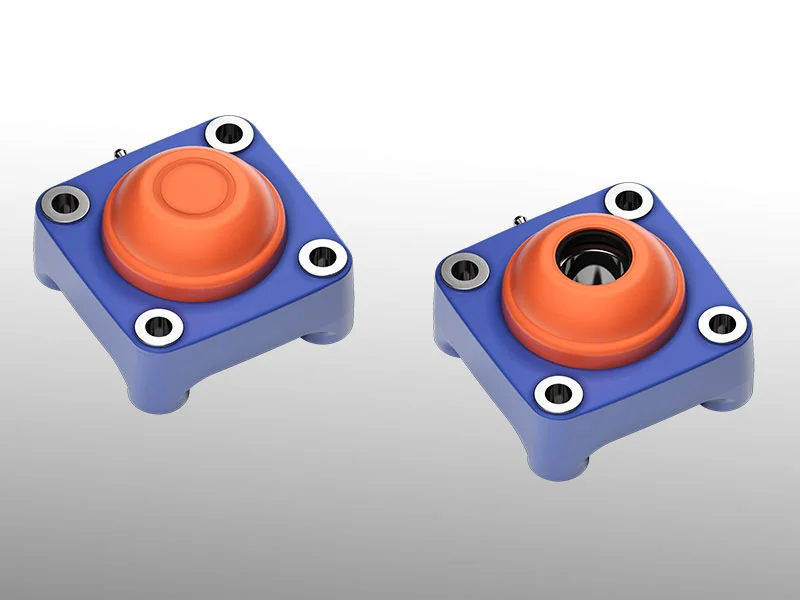

Type UCF/C - Palier auto-aligneur à bride carrée renforcée hygiénique
Détail
Type UCF/C - Palier auto-aligneur à bride carrée renforcée hygiénique
Joint étanche / (capot inclus)

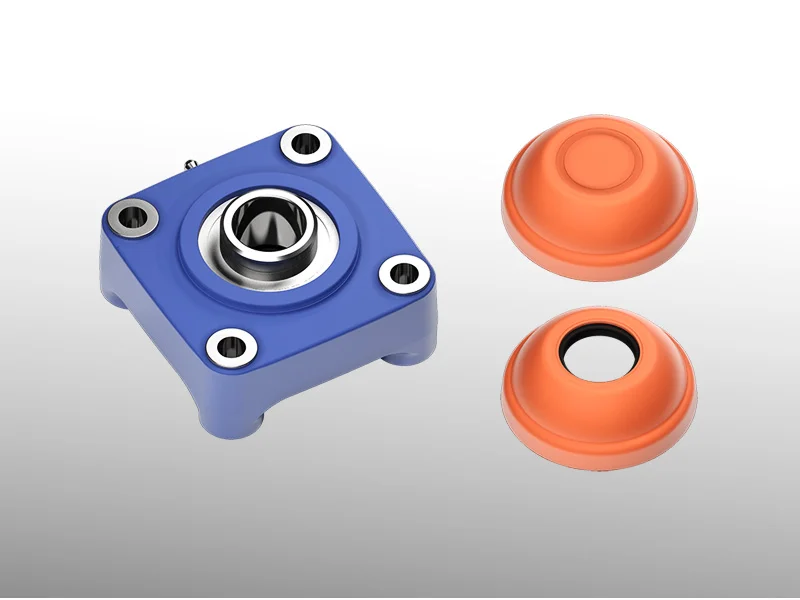

Type UCF/CX - Palier auto-aligneur à bride carrée renforcée hygiénique
