Charnière C/A

Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère
Photo : Charnière C/A
Schéma technique : Charnière C/A
Référence Modèle Amm Bmm Cmm Dmm Emm Fmm Gmm Lmm Pmm Qmm CCNm ViteScrewTornillo Poids 3D
6388-005 C32/A Ø4,2 32 32 20 Ø4,2 20 7 12 8,5 12,5 3 2 M4 9
6388-010 C40/A Ø4,2 40 40 25,5 Ø4,2 25,5 10 14 11,5 16,5 4 2 M4 19
6388-020 C48/A Ø5,5 48 48 31 Ø5,5 30 12,5 17 14,5 20,5 5 5 M5 33
6388-030 C65/A Ø6.5 65 65 40 Ø6,5 40 14 24 17 25 6 10 M6 65
6388-040 C98/A Ø10,5 98 98 63 Ø10,5 60 21 35 25 37 8 30 M10 211

Alésage traversant

Sur demande selon la quantité possibilité de couleurs.

Axe inox.

Découvrez aussi :

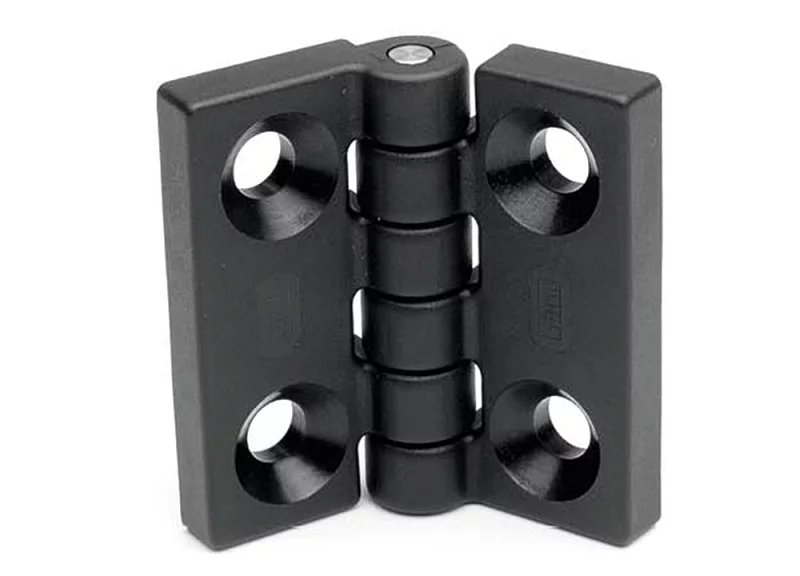

Charnière CGP/A
Détail
Charnière CGP/A
Technopolymère

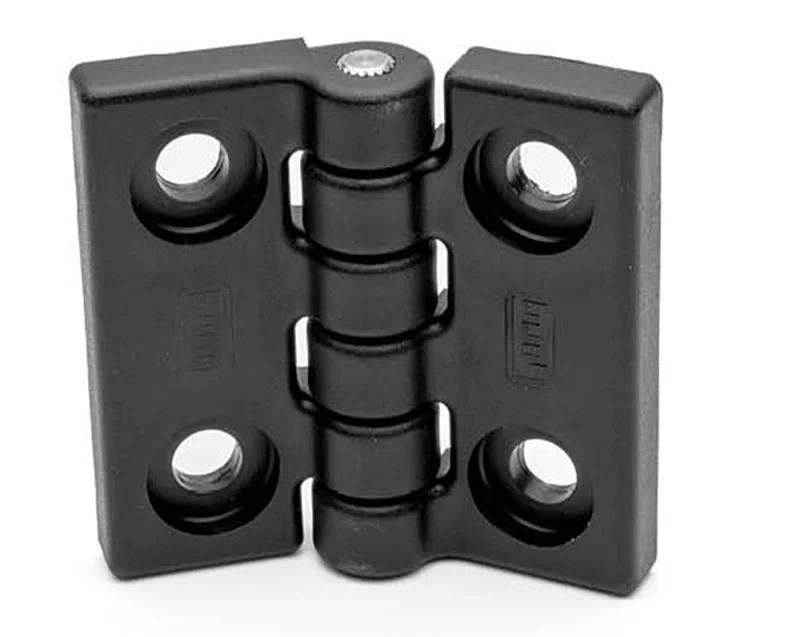

Charnière CGP/T
Détail
Charnière CGP/T
Technopolymère

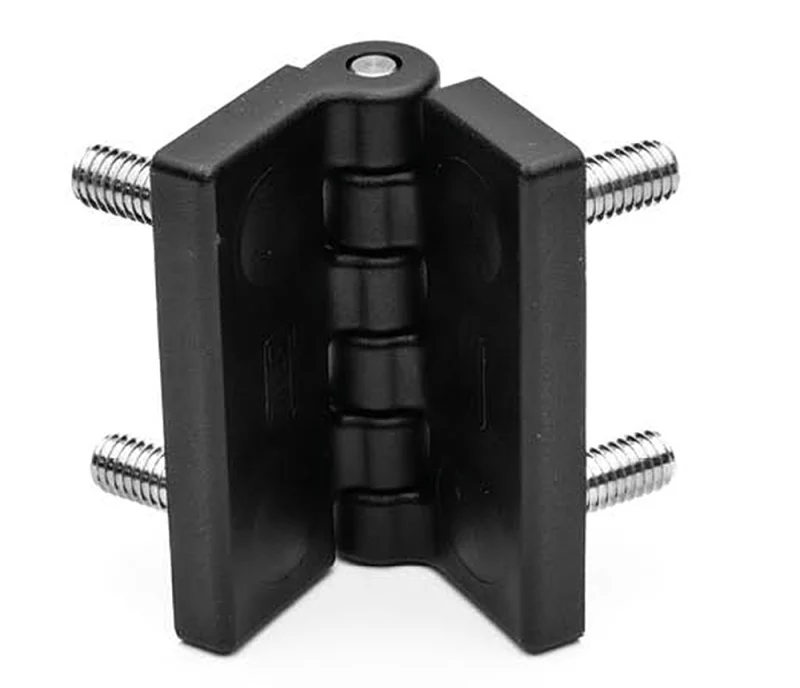

Charnière CGP/C
Détail
Charnière CGP/C
Technopolymère

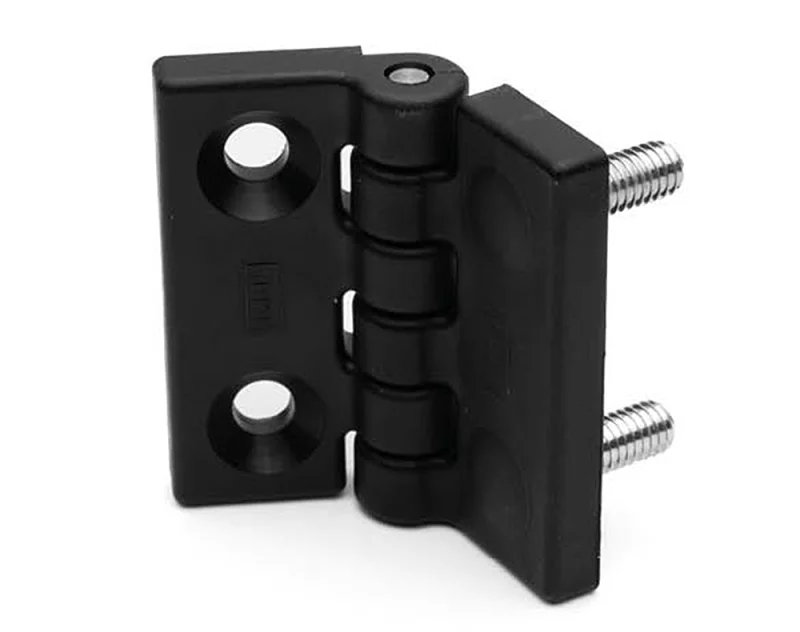

Charnière CGP/AC
