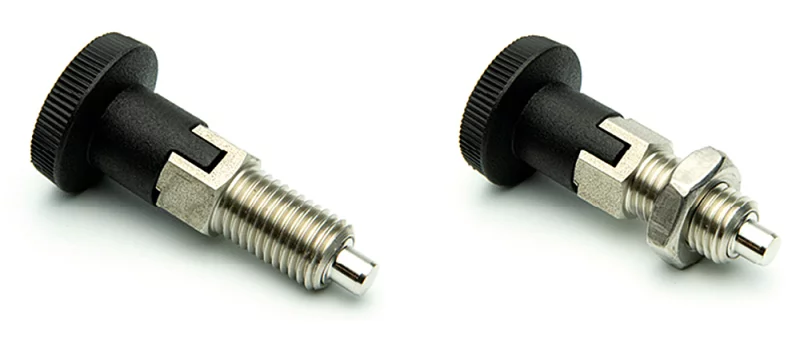

PNAX

Doigt d indexage

Matières

Polyamide

Inox

Référence	Modèle	Hmm	Lmm	Ymm	d1mm	d2mm	l1mm	l2mm	l3mm	D	mmm	Poids
6395-307	PNAX/22	18	25	12	22	5	16	9	5	M10x1	-	20
6395-308	PNAX/22/C	18	25	12	22	5	16	9	5	M10x1	5	27
6395-309	PNAX/22	18	28	12	22	5	16	12	8	M10x1	-	25
6395-310	PNAX/22/C	18	28	12	22	5	16	12	8	M10x1	5	32
6395-312	PNAX/26	23	29	14	26	6	19	10	6	M12x1,5	-	31
6395-313	PNAX/26/C	23	29	14	26	6	19	10	6	M12x1,5	6	43
6395-314	PNAX/26	23	32	14	26	6	19	13	9	M12x1,5	-	43
6395-315	PNAX/26/C	23	32	14	26	6	19	13	9	M12x1,5	6	55
6395-317	PNAX/32	28	37	19	32	8	25	12	8	M16x1,5	-	73
6395-318	PNAX/32/C	28	37	19	32	8	25	12	8	M16x1,5	8	91
6395-319	PNAX/32	28	41	19	32	8	25	16	12	M16x1,5	-	87
6395-320	PNAX/32/C	28	41	19	32	8	25	16	12	M16x1,5	8	121
6395-324	PNAX/32	28	41	19	32	10	25	16	12	M16x1,5	-	89
6395-325	PNAX/32/C	28	41	19	32	10	25	16	12	M16x1,5	8	123
6395-322	PNAX/32	28	41	22	32	10	27	14	10	M20x1,5	-	113
6395-323	PNAX/32/C	28	41	22	32	10	27	14	10	M20x1,5	10	143
6395-329	PNAX/32	28	46	22	32	12	27	19	15	M20x1,5	-	133
6395-330	PNAX/32/C	28	46	22	32	12	27	19	15	M20x1,5	10	163

Coprs et doigt en acier inoxydable avec blocage.

Version C, avec écrou inox.

Détail

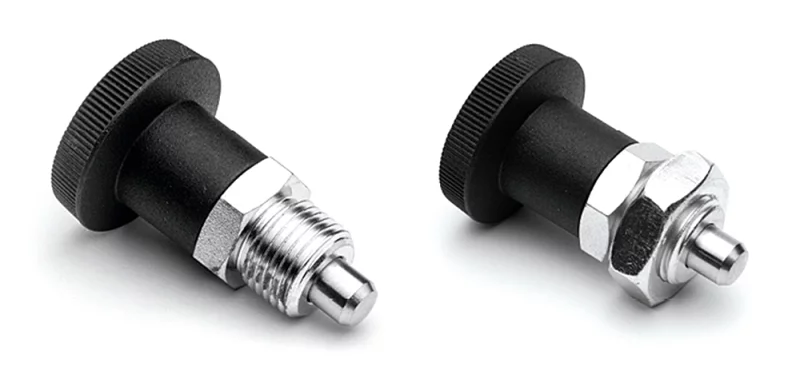

PRA

Doigt d indexage avec blocage

Polyamide / Acier

Détail

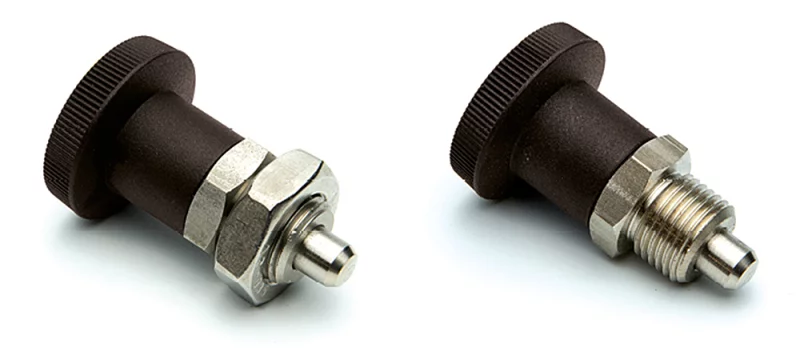

PRAX

Doigt d indexage avec blocage

Polyamide /

Inox

Détail

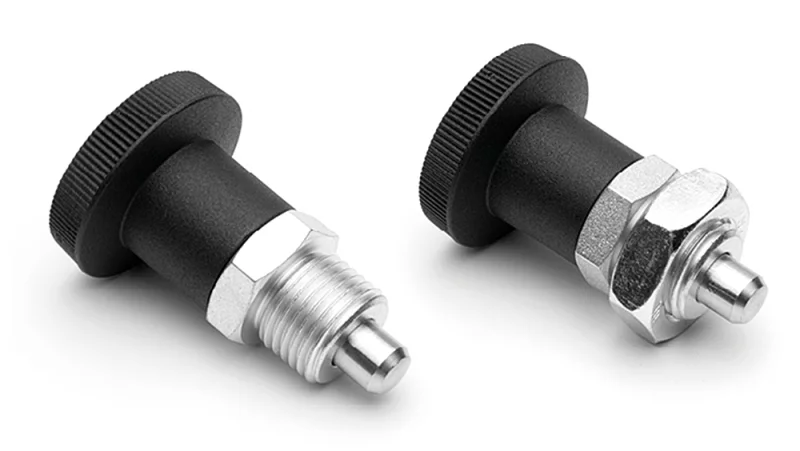

PRC

Doigt d indexage

Polyamide / Acier

Détail

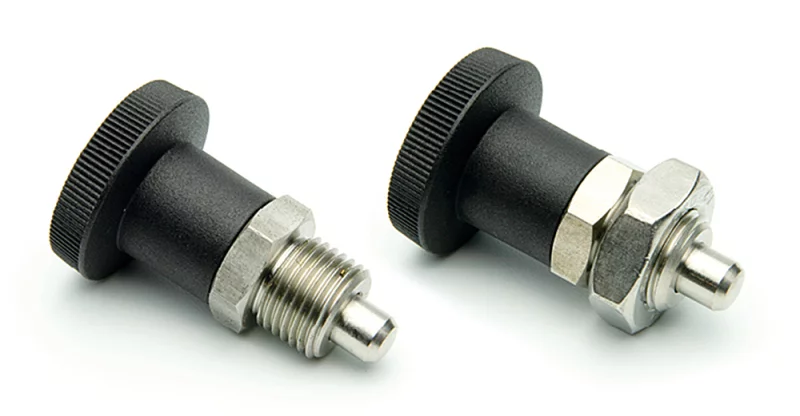

PRCX

Doigt d indexage

Polyamide /

Inox
