VPRA

Volant plein
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Duroplast
Acier zingué

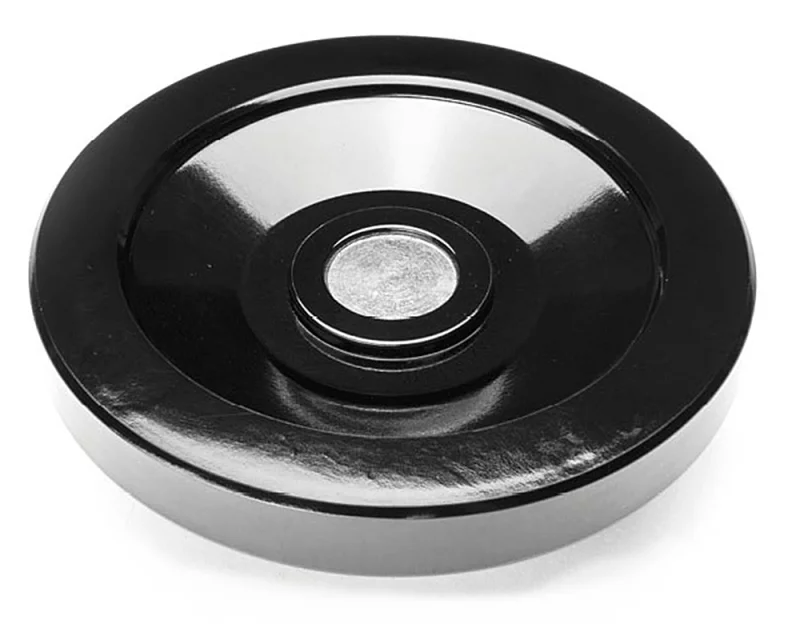

Photo : VPRA
Schéma technique : VPRA
Référence Modèle Amm Bmm Cmm Dmm Emm Fmm Hmm dmm Kmm Poids 3D
7101-001 VPRA/50 16 10 11 50 9 20 23 Ø4 13 52
7101-002 VPRA/65 20 13 13 65 10 24 28 Ø4 15 91
7101-004 VPRA/80 20 15 14 80 10 27 31 Ø4 16 123
7101-006 VPRA/100 24 16 14 100 11 29 35 Ø4 19 200
7101-011 VPRA/125 32 18 16 125 13 35 44 Ø6 24 357
7101-016 VPRA/150 32 20 18 150 13 37 48 Ø6 28 503
7101-021 VPRA/200 40 24 21 200 16 44 58 Ø6 33 907
7101-026 VPRA/250 48 30 22 250 17 49 66 Ø6 39 1522
7101-031 VPRA/300 58 35 24 300 18 55 76 Ø6 55 2795

Le moyeu affleurant permet tout type d'usinage traversant.

Alesage borgne d'origine pouvant être usiné à la mesure désirée.

Possibilité de fournir, selon la quantité, les volants avec moyeux usinés à vos mesures.

Découvrez aussi :

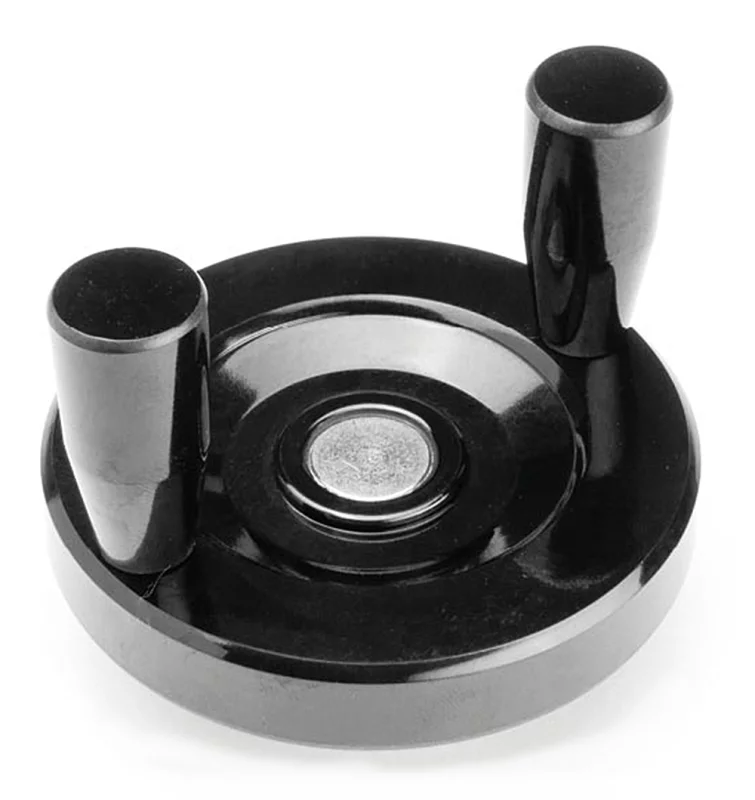

VPRA/DM
Détail
VPRA/DM
Volant plein
Duroplast / Acier zingué

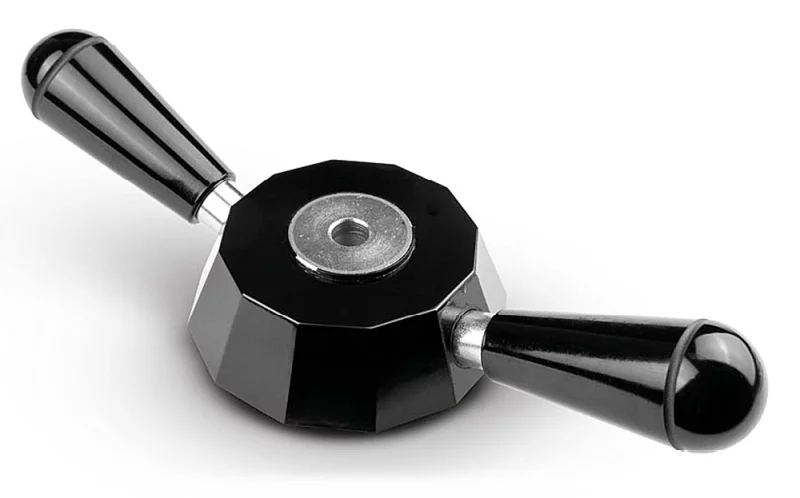

V2B/V3B
Détail
V2B/V3B
Croisillon de serrage
Duroplast / Acier zingué

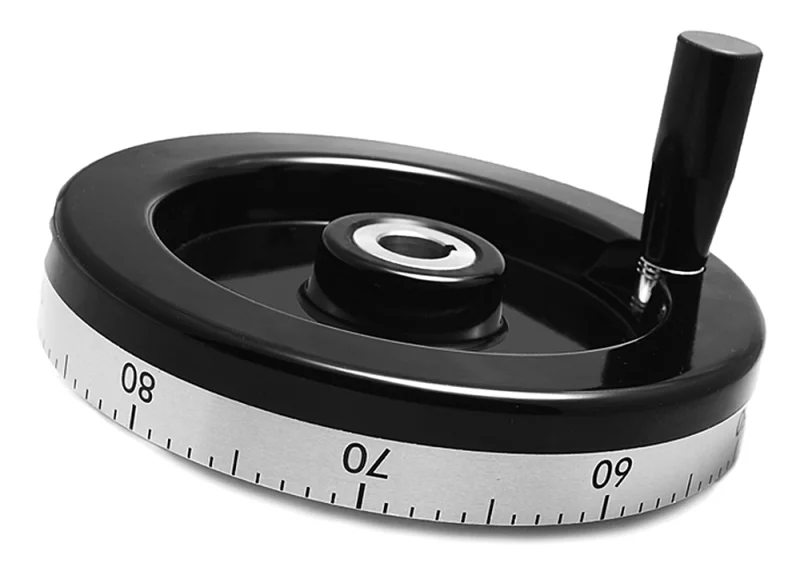

VPRAG
Détail
VPRAG
Volant gradué
Duroplast / Acier zingué

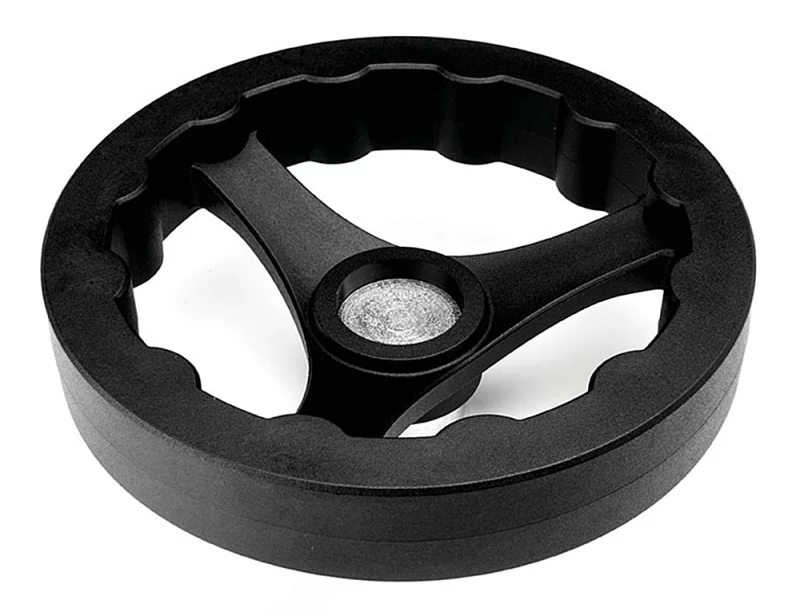

V3RA
