VPRA/M

Volant plein
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Duroplast
Acier zingué

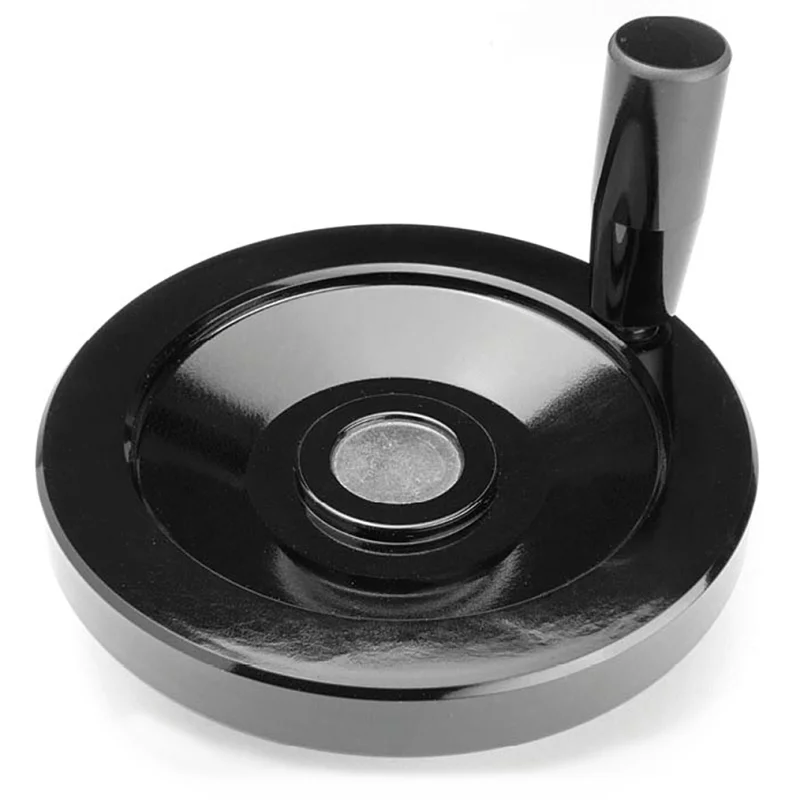

Photo : VPRA/M
Schéma technique : VPRA/M
Référence Modèle Amm Bmm Cmm Dmm Emm Fmm Hmm dmm Lmm n Kmm MGEmm Poids 3D
7102-001 VPRA/50-M 16 10 11 50 9 20 23 Ø4 50 M6 13 13x27 65
7102-002 VPRA/65-M 20 13 13 65 10 24 28 Ø4 55 M6 15 13x27 104
7102-004 VPRA/80-M 20 15 14 80 10 27 31 Ø4 71 M6 16 17x40 143
7102-006 VPRA/100-M 24 16 14 100 11 29 35 Ø4 85 M8 19 21x50 242
7102-011 VPRA/125-M 32 18 16 125 13 35 44 Ø6 99 M8 24 23x55 407
7102-016 VPRA/150-M 32 20 18 150 13 37 48 Ø6 113 M10 28 25x65 587
7102-021 VPRA/200-M 40 24 21 200 16 44 58 Ø6 143 M10 33 28x85 1017
7102-026 VPRA/250-M 48 30 22 250 17 49 66 Ø6 151 M10 39 28x85 1659
7102-031 VPRA/300-M 58 35 24 300 18 55 76 Ø6 161 M10 55 28x85 2890

Poignée tournante.

Le moyeu affleurant permet tout type d'usinage traversant.

Alesage borgne d'origine pouvant être usiné à la mesure désirée.

Possibilité de fournir, selon la quantité, les volants avec moyeux usinés à vos mesures.
