VPRA/MR

Volant plein
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Duroplast
Acier zingué

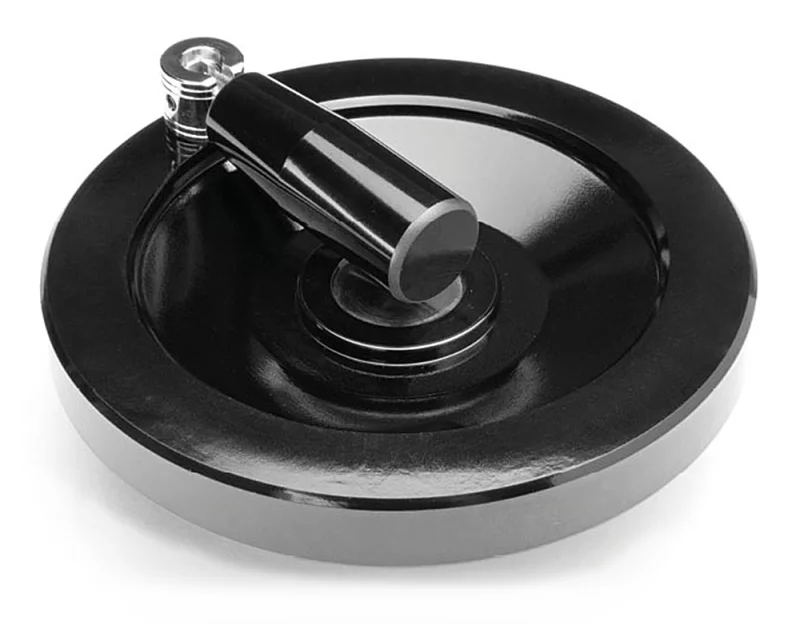

Photo : VPRA/MR
Schéma technique : VPRA/MR
Référence Modèle Amm Bmm Cmm Dmm Emm Fmm Hmm dmm Lmm n L1mm MGRmm Poids 3D
7117-000 VPRA/100-MR 24 16 14 100 11 29 35 Ø4 102 M5 54 21x50 262
7117-006 VPRA/125-MR 32 18 16 125 13 35 44 Ø6 116 M5 64 23x55 435
7117-011 VPRA/150-MR 32 20 18 150 13 37 48 Ø6 130 M6 69 25x65 585
7117-016 VPRA/200-MR 40 24 21 200 16 44 58 Ø6 163 M6 82 28x85 1040
7117-021 VPRA/250-MR 48 30 22 250 17 49 66 Ø6 171 M6 90 28x85 1682
7117-026 VPRA/300-MR 58 35 24 300 18 55 76 Ø6 181 M6 100 28x85 2913

Poignée tournante rabattable à déclic.

Le moyeu affleurant permet tout type d'usinage traversant.

Alesage borgne d'origine pouvant être usiné à la mesure désirée.

Possibilité de fournir, selon la quantité, les volants avec moyeux usinés à vos mesures.
