SHA/MEP

Volant plein
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère

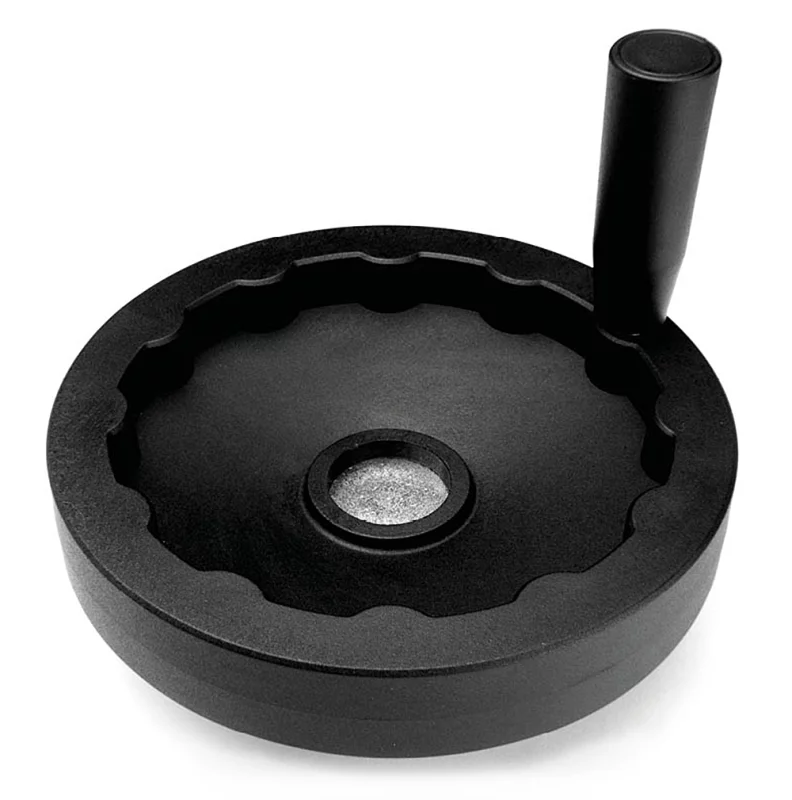

Photo : SHA/MEP
Schéma technique : SHA/MEP
Référence Modèle Amm Bmm Cmm Dmm Emm Fmm Gmm Hmm dmm Lmm n Kmm Pmm Poids 3D
6380-005 SHA/100-MEP 24 15 20 100 12 24 21 46 Ø4 96 M6 18 50 196
6380-010 SHA/125-MEP 24 17 24 125 12 28 21 51 Ø6 101 M6 20 50 276
6380-015 SHA/160-MEP 32 20 28 160 15 31 23 61 Ø6 131 M8 30 70 504
6380-020 SHA/200-MEP 40 24 32 200 15 40 26 74 Ø6 164 M10 35 90 950
6380-025 SHA/250-MEP 48 26 34 250 17 49 27 83 Ø6 173 M10 35 90 1250

Poignée tournante.

Le moyeu affleurant permet tout type d'usinage traversant.

Alesage borgne d'origine pouvant être usiné à la mesure désirée.

Possibilité de fournir, selon la quantité, les volants avec moyeux usinés à vos mesures.

Couleurs sur demande.

Découvrez aussi :

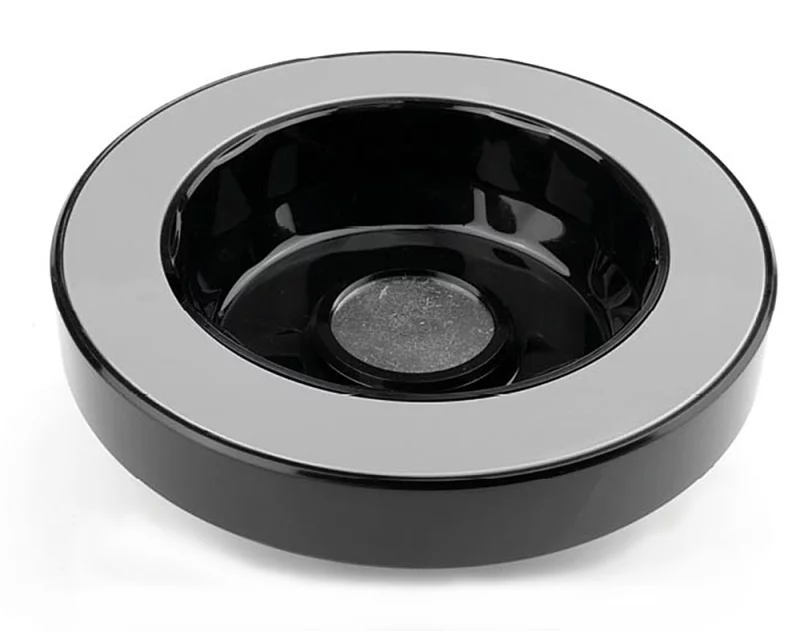

PDA
Détail
PDA
Volant plein
Technopolymère / Acier zingué

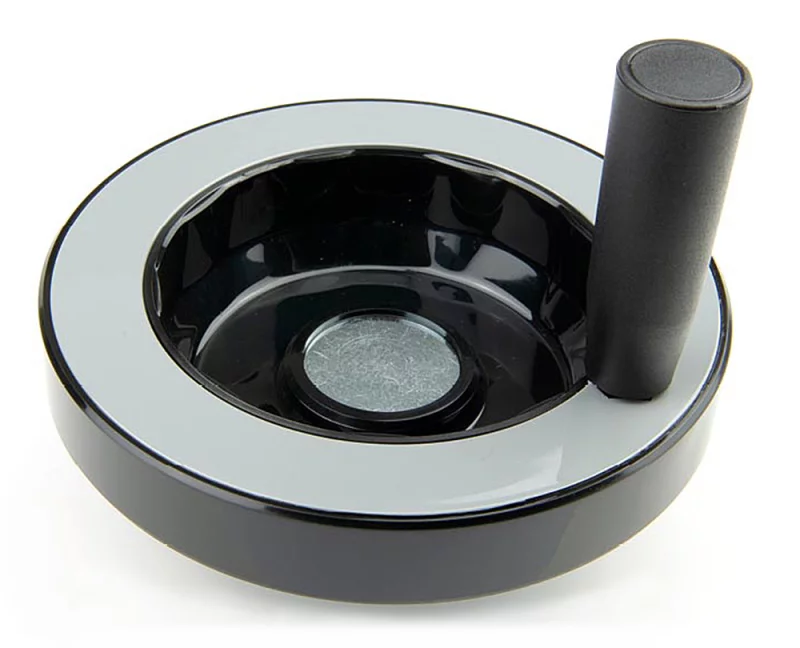

PDA/MEP
Détail
PDA/MEP
Volant plein
Technopolymère

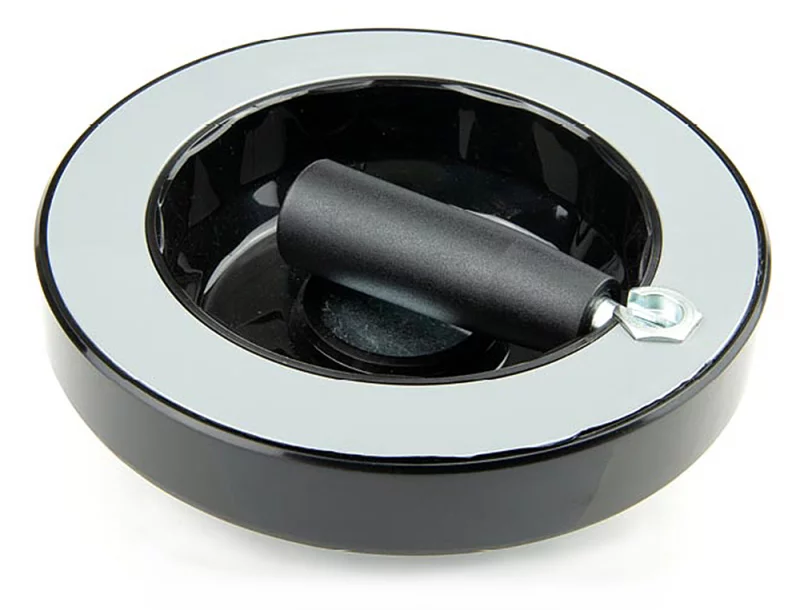

PDA/MRP
Détail
PDA/MRP
Volant plein
Technopolymère

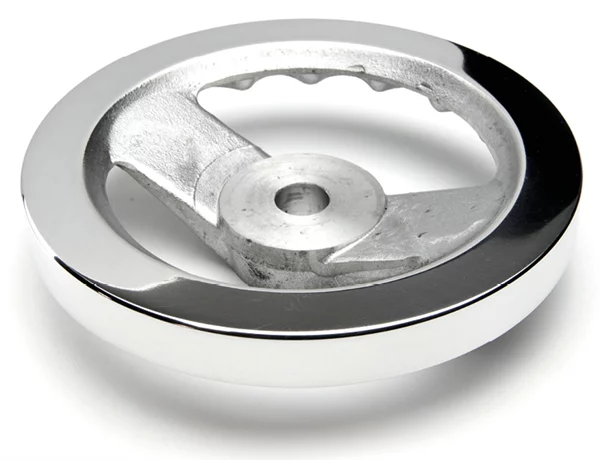

ALVR2+K
