MH/MHP-MEP

Manivelle
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère

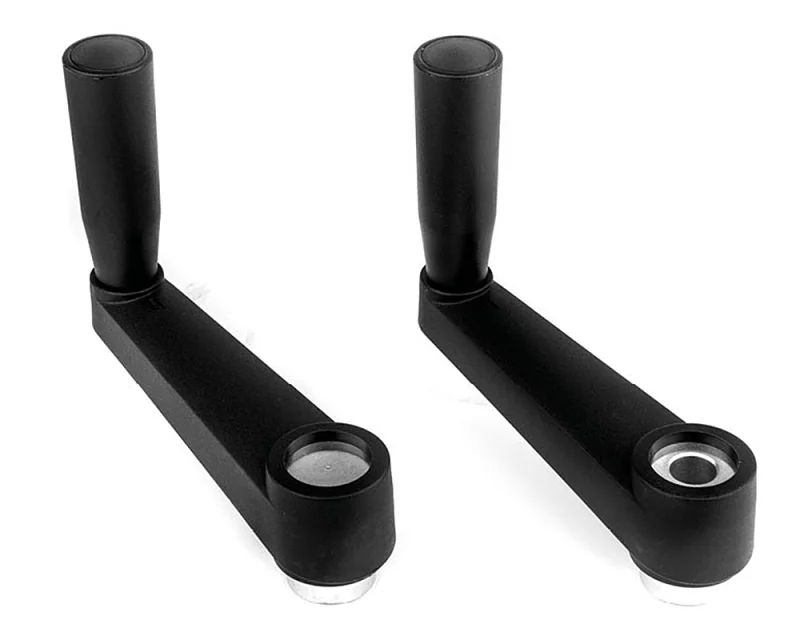

Photo : MH/MHP-MEP
Schéma technique : MH/MHP-MEP
Référence Modèle Amm Bmm Cmm Dmm Emm Gmm Hmm dmm Lmm n Pmm MEPmm Poids 3D
6384-020 MH/65-MEP 18 30 16 27 10 65 33 Ø4 87 M6 - 21x50 105
6384-030 MH/80-MEP 22 32 19 30 10 80 36 Ø4 105 M6 - 21x50 143
6384-040 MH/100-MEP 24 37 22 34 10 100 40 Ø4 128 M8 - 23x70 229
6384-050 MH/130-MEP 28 44 25 40 14 130 49 Ø6 162 M8 - 26x90 370
6384-060 MH/160-MEP 34 49 28 45 15 160 55 Ø6 196 M10 - 26x90 539
6384-220 MHP/65-MEP 18 30 16 27 10 65 33 - 87 M6 Ø8 21x50 95
6384-230 MHP/80-MEP 22 32 19 30 10 80 36 - 105 M6 Ø10 21x50 130
6384-240 MHP/100-MEP 24 37 22 34 10 100 40 - 128 M8 Ø12 23x70 197
6384-250 MHP/130-MEP 28 44 25 40 14 130 49 - 162 M8 Ø14 26x90 291
6384-260 MHP/160-MEP 34 49 28 45 15 160 55 - 196 M10 Ø16 26x90 469

Poignée tournante.

Versions avec pré-perçage alésage borgne ou alésage lisse passant H7 (version P).

Sur demande nous fournissons des moyeux alésés à vos mesures (tolérance H7).

Découvrez aussi :

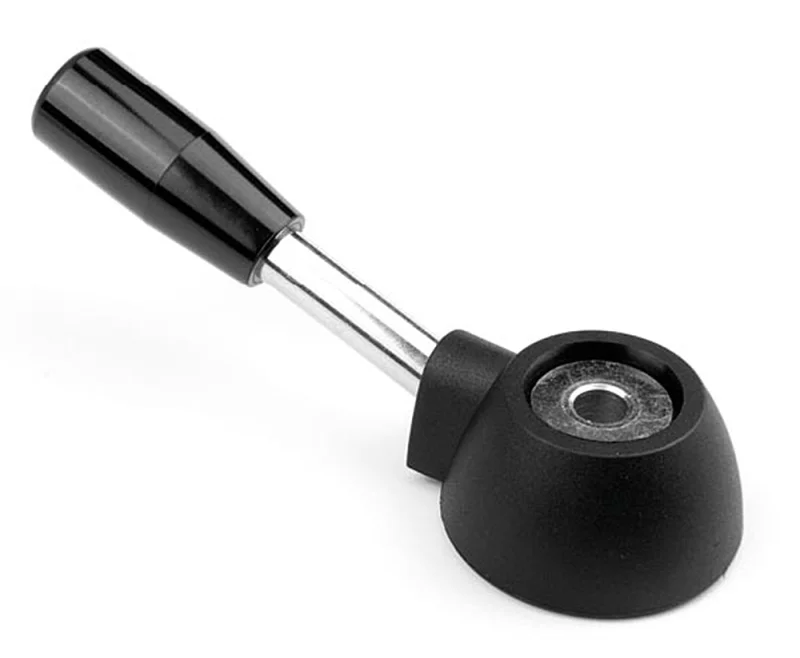

LM
