Matières
Technopolymère

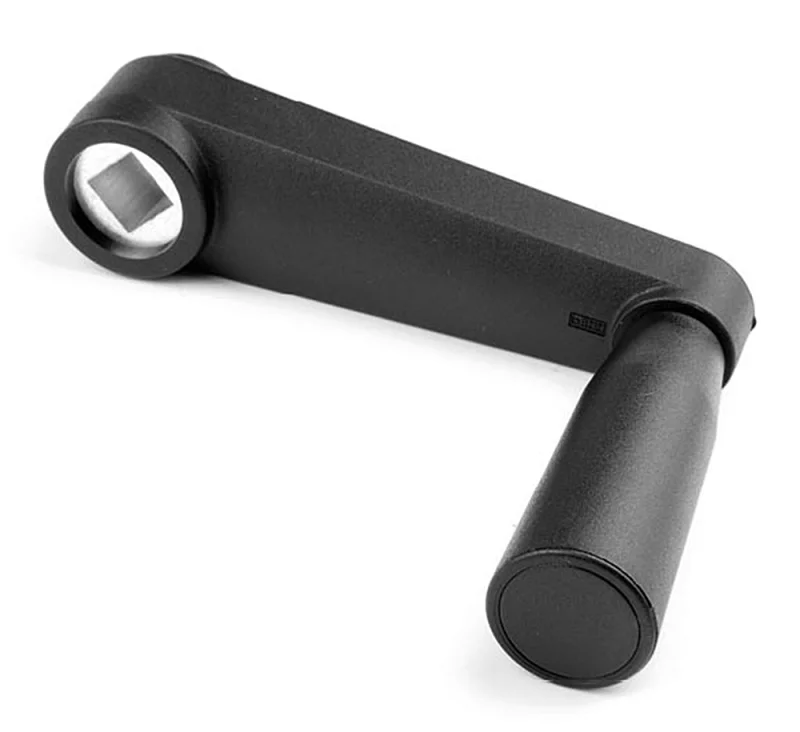

Photo : MHQ-MEP
Schéma technique : MHQ-MEP
Référence Modèle Amm Bmm Cmm Dmm Gmm Hmm Lmm n Tmm MEP Poids 3D
6384-420 MHQ/65-MEP 18 20 16 27 65 23 87 M6 8x8 21x50 78
6384-430 MHQ/80-MEP 22 22 19 30 80 26 105 M6 10x10 21x50 102
6384-440 MHQ/100-MEP 24 27 22 34 100 30 128 M8 12x12 23x70 167
6384-450 MHQ/130-MEP 28 30 25 40 130 35 162 M8 14x14 26x90 236
6384-460 MHQ/160-MEP 34 34 28 45 160 40 196 M10 17x17 26x90 367

Alésage carré traversant.

Poignée tournante.

Sur demande nous fournissons des moyeux alésés à vos mesures (tolérance H7).

Découvrez aussi :

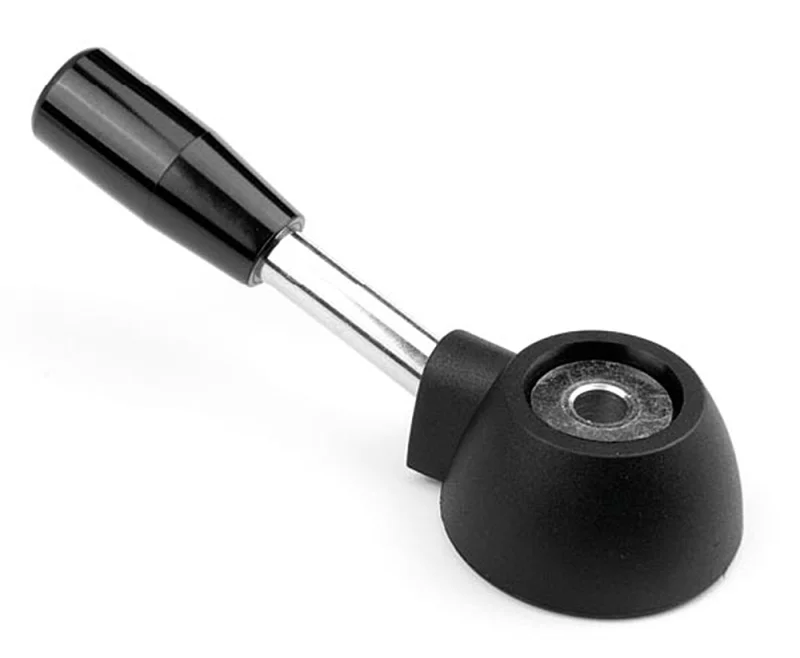

LM
