MH/MHP-MRS

Manivelle
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère

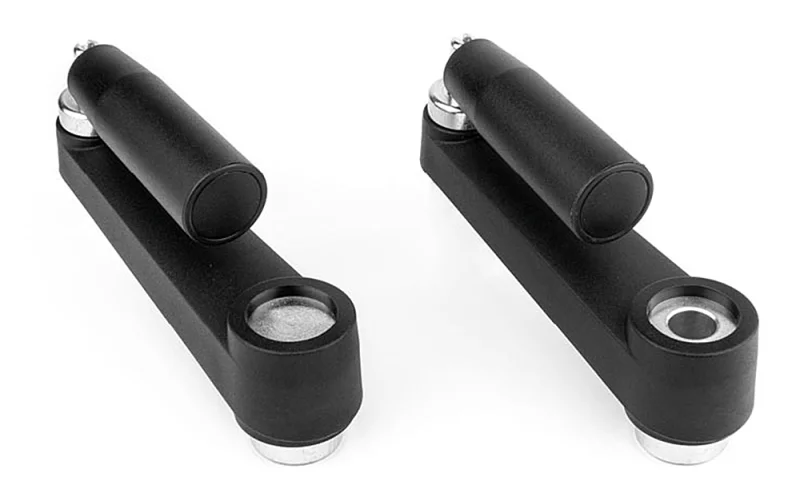

Photo : MH/MHP-MRS
Schéma technique : MH/MHP-MRS
Référence Modèle Amm Bmm Cmm Dmm Emm Gmm Hmm dmm Lmm n L1mm Pmm MRSmm Poids 3D
6384-530 MH/80-MRS 22 32 19 30 10 80 36 Ø4 105 M5 63 - 21x50 162
6384-540 MH/100-MRS 24 37 22 34 10 100 40 Ø4 128 M6 72 - 23x70 250
6384-550 MH/130-MRS 28 44 25 40 14 130 49 Ø6 162 M6 83 - 23x70 361
6384-560 MH/160-MRS 34 49 28 45 15 160 55 Ø6 196 M6 93 - 26x90 597
6384-630 MHP/80-MRS 22 32 19 30 10 80 36 - 105 M5 63 Ø10 21x50 125
6384-640 MHP/100-MRS 24 37 22 34 10 100 40 - 128 M6 72 Ø12 23x70 220
6384-650 MHP/130-MRS 28 44 25 40 14 130 49 - 162 M6 83 Ø14 23x70 312
6384-660 MHP/160-MRS 34 49 28 45 15 160 55 - 196 M6 93 Ø16 26x90 518

Poignée tournante rabattable à déclic.

Versions avec pré-perçage alésage borgne ou alésage lisse passant H7 (version P).

Sur demande nous fournissons des moyeux alésés à vos mesures (tolérance H7).



Découvrez aussi :

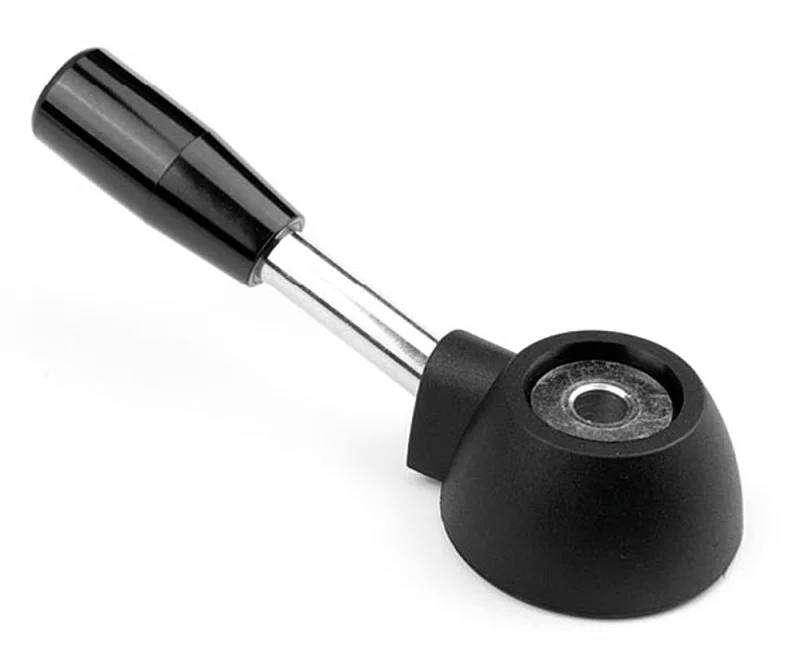

LM
Détail
LM
Levier de manœuvre
Technopolymère

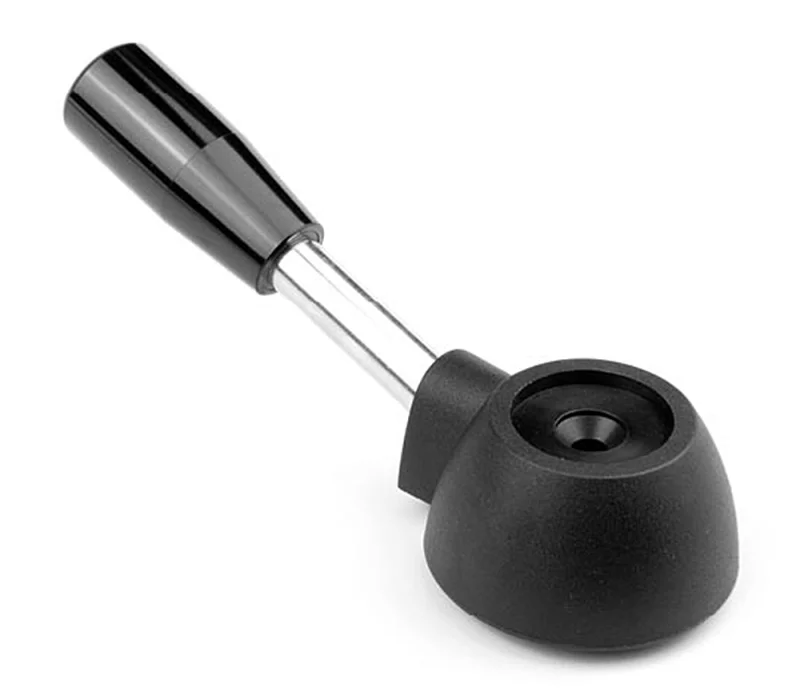

LMT
