LB/FP

Volant à six lobes
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère
Laiton

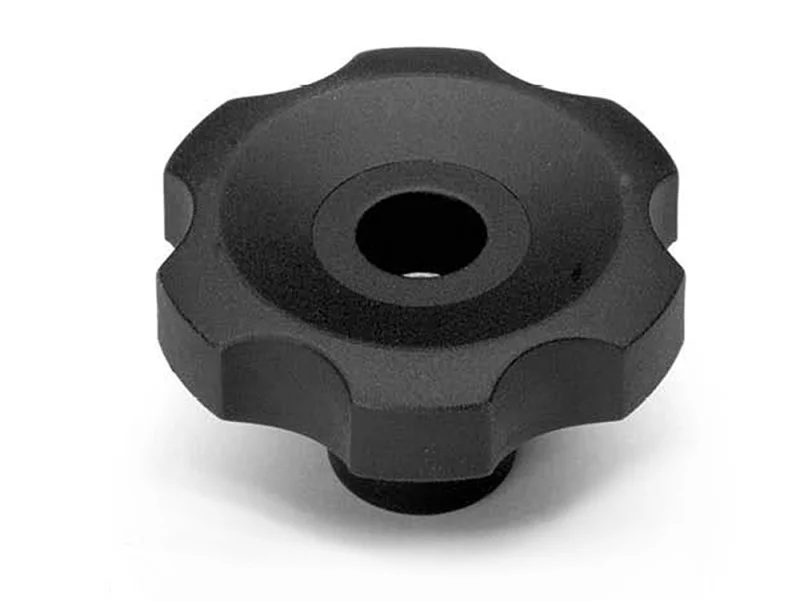

Photo : LB/FP
Schéma technique : LB/FP
Référence Modèle Amm Bmm Cmm Emm Fmm dmm D Poids 3D
6371-005 LB/20/FP M4 20 11 20 11 12 Ø7 M4 6
6371-010 LB/20/FP M5 20 11 20 11 12 Ø7 M5 6
6371-015 LB/20/FP M6 20 11 20 11 12 Ø7 M6 6
6371-020 LB/30/FP M5 30 14 24 11 15 Ø8 M5 11
6371-025 LB/30/FP M6 30 14 24 11 15 Ø8 M6 11
6371-030 LB/30/FP M8 30 14 24 11 15 Ø10 M8 11
6371-035 LB/40/FP M6 40 16 28 15 18 Ø7 M6 15
6371-040 LB/40/FP M8 40 16 28 15 18 Ø11 M8 15
6371-045 LB/40/FP M10 40 16 28 15 18 Ø11 M10 15
6371-050 LB/50/FP M8 50 18 32 18 20 Ø11 M8 29
6371-055 LB/50/FP M10 50 18 32 18 20 Ø11 M10 29
6371-065 LB/60/FP M10 60 20 36 25 22 Ø13 M10 46
6371-070 LB/60/FP M12 60 20 36 25 22 Ø13 M12 46
6371-080 LB/70/FP M12 70 23 40 25 24 Ø14 M12 64
6371-085 LB/70/FP M14 70 23 40 25 24 Ø15 M14 65
6371-090 LB/70/FP M16 70 23 40 25 24 Ø17 M16 65

Sur demande, selon la quantité, possibilité de couleurs et/ou d'insert acier, laiton ou inox de différentes mesures.

Découvrez aussi :

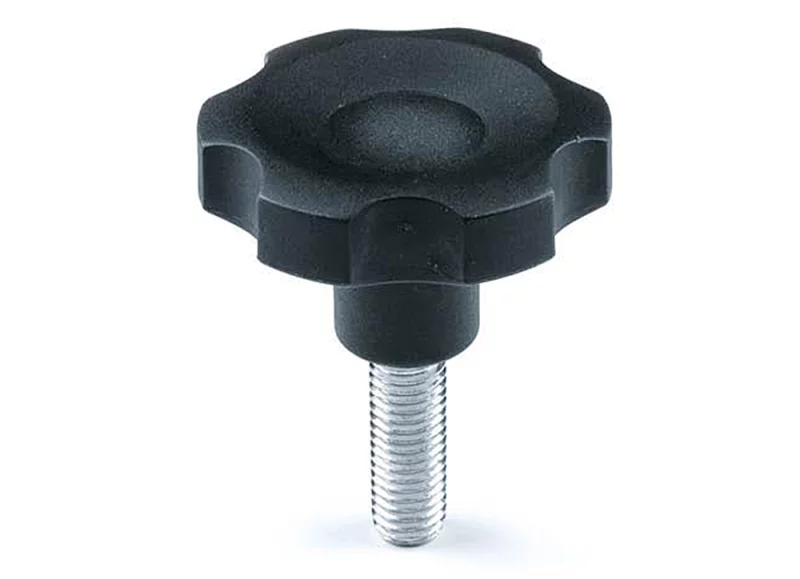

LP
Détail
LP
Volant à six lobes
Technopolymère / Acier zingué

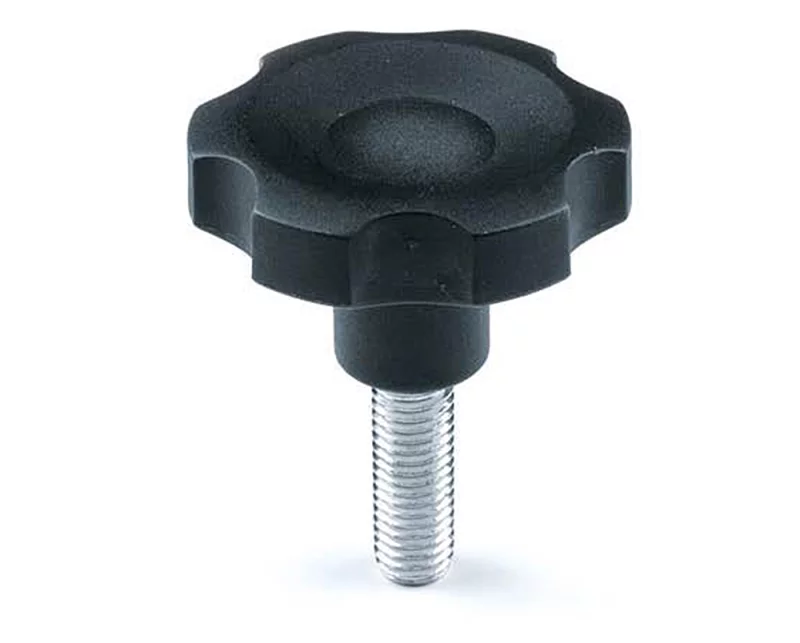

LPX
Détail
LPX
Volant à six lobes
Technopolymère /
Inox

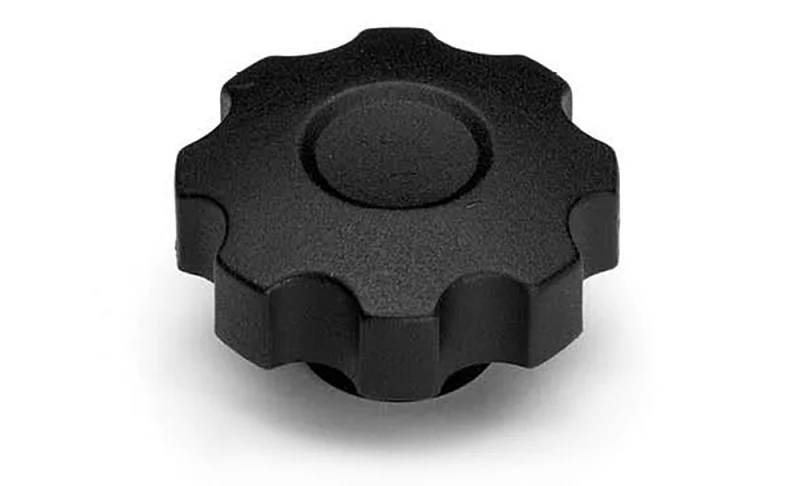

VBA
Détail
VBA
Volant à huit lobes
Technopolymère /
Laiton

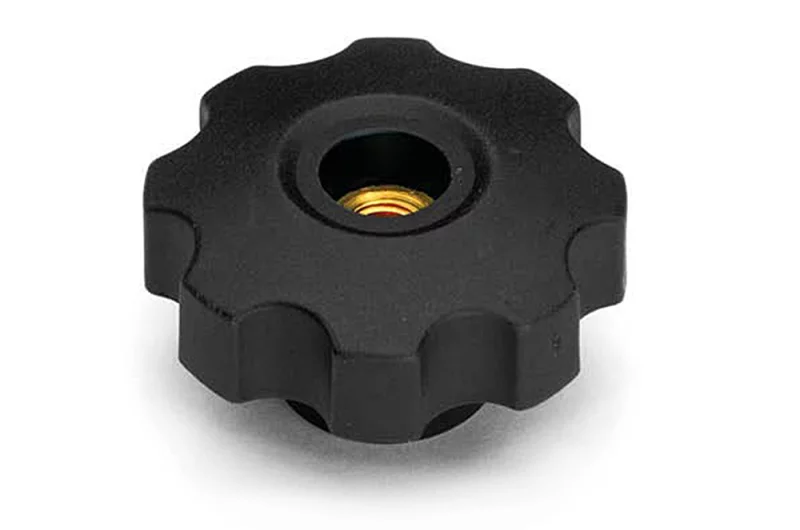

VBA/FP
