VTP

Volant à trois lobes
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère
Acier zingué
Photo : VTP
Schéma technique : VTP
Référence Modèle Amm Bmm Cmm Fmm Lmm D Poids 3D
6391-005 VTP/20 M4x10 20 12 18 10 10 M4 6
6391-010 VTP/20 M4x15 20 12 18 10 15 M4 6
6391-025 VTP/20 M5x10 20 12 18 10 10 M5 7
6391-030 VTP/20 M5x15 20 12 18 10 15 M5 7
6391-035 VTP/20 M5x20 20 12 18 10 20 M5 8
6391-040 VTP/20 M5x25 20 12 18 10 25 M5 9
6391-050 VTP/20 M6x10 20 12 18 10 10 M6 9
6391-055 VTP/20 M6x15 20 12 18 10 15 M6 9
6391-060 VTP/20 M6x20 20 12 18 10 20 M6 10
6391-065 VTP/20 M6x25 20 12 18 10 25 M6 10
6391-080 VTP/30 M5x15 30 14 22 11 15 M5 12
6391-085 VTP/30 M5x20 30 14 22 11 20 M5 13
6391-095 VTP/30 M6x15 30 14 22 11 15 M6 15
6391-100 VTP/30 M6x20 30 14 22 11 20 M6 16
6391-105 VTP/30 M6x25 30 14 22 11 25 M6 17
6391-110 VTP/30 M6x30 30 14 22 11 30 M6 18
6391-120 VTP/30 M6x40 30 14 22 11 40 M6 20
6391-130 VTP/30 M8x15 30 14 22 11 15 M8 19
6391-135 VTP/30 M8x20 30 14 22 11 20 M8 20
6391-140 VTP/30 M8x25 30 14 22 11 25 M8 21
6391-145 VTP/30 M8x30 30 14 22 11 30 M8 23
6391-150 VTP/30 M8x35 30 14 22 11 35 M8 25
6391-160 VTP/30 M8x45 30 14 22 11 45 M8 27
6391-180 VTP/40 M6x20 40 18 28 13 20 M6 30
6391-190 VTP/40 M6x30 40 18 28 13 30 M6 31
6391-200 VTP/40 M6x40 40 18 28 13 40 M6 33
6391-215 VTP/40 M8x15 40 18 28 13 15 M8 33
6391-220 VTP/40 M8x20 40 18 28 13 20 M8 35
6391-225 VTP/40 M8x25 40 18 28 13 25 M8 37
6391-230 VTP/40 M8x30 40 18 28 13 30 M8 38
6391-235 VTP/40 M8x35 40 18 28 13 35 M8 39
6391-240 VTP/40 M8x40 40 18 28 13 40 M8 41
6391-255 VTP/40 M10x20 40 18 28 13 20 M10 41
6391-260 VTP/40 M10x30 40 18 28 13 30 M10 43
6391-280 VTP/50 M8x15 50 22 33 15 15 M8 50
6391-285 VTP/50 M8x20 50 22 33 15 20 M8 53
6391-300 VTP/50 M8x40 50 22 33 15 40 M8 55
6391-310 VTP/50 M8x60 50 22 33 15 60 M8 57
6391-320 VTP/50 M10x20 50 22 33 15 20 M10 59
6391-330 VTP/50 M10x30 50 22 33 15 30 M10 64
6391-340 VTP/50 M10x40 50 22 33 15 40 M10 67
6391-360 VTP/50 M12x30 50 22 33 15 30 M12 88
6391-370 VTP/50 M12x40 50 22 33 15 40 M12 92
6391-390 VTP/60 M10x20 60 26 39 18 20 M10 92
6391-395 VTP/60 M10x30 60 26 39 18 30 M10 92
6391-400 VTP/60 M10x40 60 26 39 18 40 M10 95
6391-405 VTP/60 M10x50 60 26 39 18 50 M10 100
6391-420 VTP/60 M12x30 60 26 39 18 30 M12 112
6391-425 VTP/60 M12x40 60 26 39 18 40 M12 116
6391-430 VTP/60 M12x50 60 26 39 18 50 M12 127
6391-435 VTP/60 M12x60 60 26 39 18 60 M12 132
6391-460 VTP/70 M12x30 70 30 44 21 30 M12 151
6391-465 VTP/70 M12x40 70 30 44 21 40 M12 160
6391-470 VTP/70 M12x50 70 30 44 21 50 M12 165
6391-480 VTP/70 M14x40 70 30 44 21 40 M14 187
6391-485 VTP/70 M14x50 70 30 44 21 50 M14 200

Sur demande, selon la quantité, possibilité de tige filetée, laiton ou inox de différentes mesures.

A partir du diamètre 30 possibilité de fournir un bouchon de couleur.

Couleurs disponibles :

Noir RAL 9005, Rouge RAL 3000, Bleu RAL 5019, Orange RAL 2004, Gris RAL 7035, Jaune RAL 1021;

Découvrez aussi :

V/40/Q
Détail
V/40/Q
Volant à lobes
Technopolymère
V/40/PS
Détail
V/40/PS
Volant à lobes
Technopolymère /
Laiton

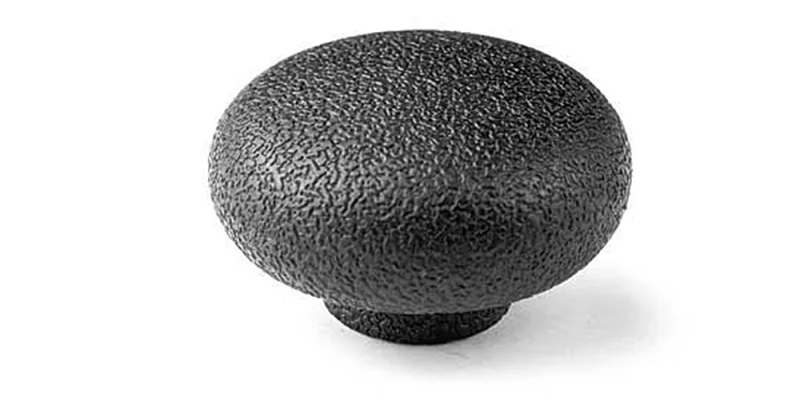

VEG/B
Détail
VEG/B
Bouton ergonomique
Technopolymère /
Laiton

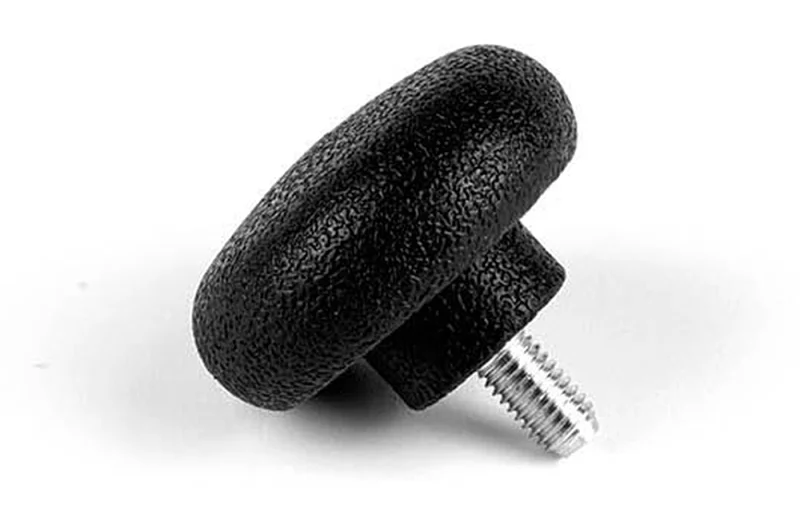

VEG/P
