ZB

Bouton moleté
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère
Laiton

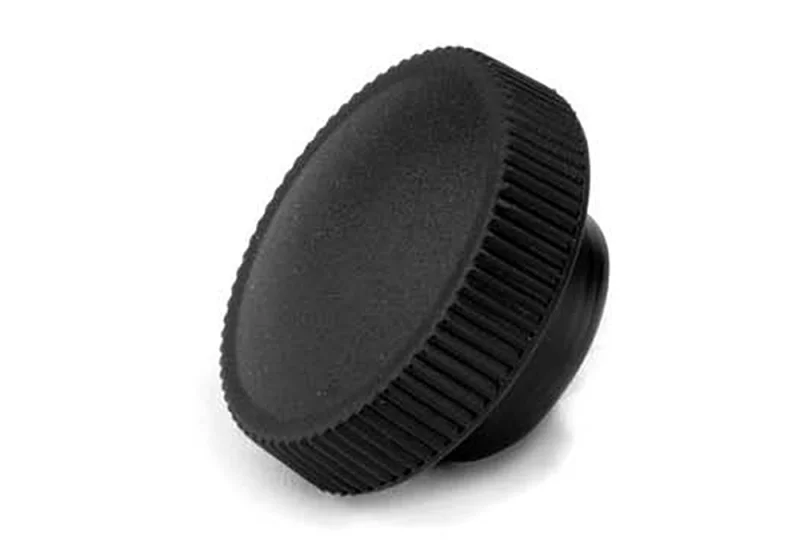

Photo : ZB
Schéma technique : ZB
Référence Modèle Amm Bmm Cmm Dmm Emm Fmm dmm n Poids 3D
6332-050 ZB/15 M4 15 11 14 M4 9 7 4
6332-055 ZB/15 M5 15 11 14 M5 9 7 4
6332-000 ZB/22 M4 22 15 14 M4 8 6 7
6332-005 ZB/22 M5 22 15 14 M5 8 6 8
6332-010 ZB/22 M6 22 15 14 M6 8 6 8
6332-015 ZB/22 M8 22 15 14 M8 8 6 7
6332-020 ZBL/22 Ø6 22 15 14 9 6 Ø6 M4 7
6328-000 ZB/24 M4 24 15 14 M4 8 6 8
6328-020 ZB/24 M5 24 15 14 M5 8 6 9
6328-005 ZB/24 M6 24 15 14 M6 8 6 7
6328-010 ZB/24 M8 24 15 14 M8 8 6 8
6328-015 ZBL/24 Ø6 24 15 14 9 6 Ø6 M4 7
6339-000 ZB/26 M4 26 16 15 M4 8 6 11
6339-005 ZB/26 M5 26 16 15 M5 8 6 11
6339-010 ZB/26 M6 26 16 15 M6 8 6 11
6339-015 ZB/26 M8 26 16 15 M8 8 6 10
6339-020 ZBL/26 Ø6 26 16 15 9 6 Ø6 M4 10
6332-090 ZB/32 M6 32 19 18 M6 9 8 13
6332-095 ZB/32 M8 32 19 18 M8 9 8 14

Sur demande, selon la quantité, possibilité de couleur et/ou d'insert acier, laiton ou inox de différentes mesures.
