V3/P

Volant à trois lobes
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère
Acier zingué
Photo : V3/P
Schéma technique : V3/P
Référence Modèle Amm Bmm Cmm Fmm Lmm D Poids 3D
7383-015 V3/45/P M6x15 45 18 27 16 15 M6 15,4
7383-020 V3/45/P M6x20 45 18 27 16 20 M6 16,4
7383-025 V3/45/P M6x25 45 18 27 16 25 M6 17,0
7383-030 V3/45/P M6x30 45 18 27 16 30 M6 17,4
7383-035 V3/45/P M6x40 45 18 27 16 40 M6 20,0
7383-040 V3/45/P M8x15 45 18 27 16 15 M8 19,0
7383-045 V3/45/P M8x20 45 18 27 16 20 M8 20,2
7383-055 V3/45/P M8x30 45 18 27 16 30 M8 23,6
7383-060 V3/45/P M8x40 45 18 27 16 40 M8 27,0
7383-070 V3/45/P M10x20 45 18 27 16 20 M10 30,0
7383-080 V3/45/P M10x30 45 18 27 16 30 M10 35,0
7383-160 V3/55/P M6x20 55 20 33 19 20 M6 22,8
7383-165 V3/55/P M6x25 55 20 33 19 25 M6 23,6
7383-175 V3/55/P M6x40 55 20 33 19 40 M6 26,8
7383-180 V3/55/P M8x15 55 20 33 19 15 M8 26.0
7383-185 V3/55/P M8x20 55 20 33 19 20 M8 27,2
7383-195 V3/55/P M8x30 55 20 33 19 30 M8 30,0
7383-200 V3/55/P M8x40 55 20 33 19 40 M8 33,4
7383-205 V3/55/P M10x15 55 20 33 19 15 M10 32,0
7383-210 V3/55/P M10x20 55 20 33 19 20 M10 36,4
7383-220 V3/55/P M10x30 55 20 33 19 30 M10 42,0

Sur demande, selon la quantité, possibilité de couleur et/ou de tige filetée acier, laiton ou inox de différentes mesures.

Découvrez aussi :

VB/75
Détail
VB/75
Volant à cinq lobes
Duroplast /
Laiton
VB/75/FP
Détail
VB/75/FP
Volant à cinq lobes
Duroplast /
Laiton
VP/75
Détail
VP/75
Volant à cinq lobes
Duroplast / Acier zingué
LMA
Détail

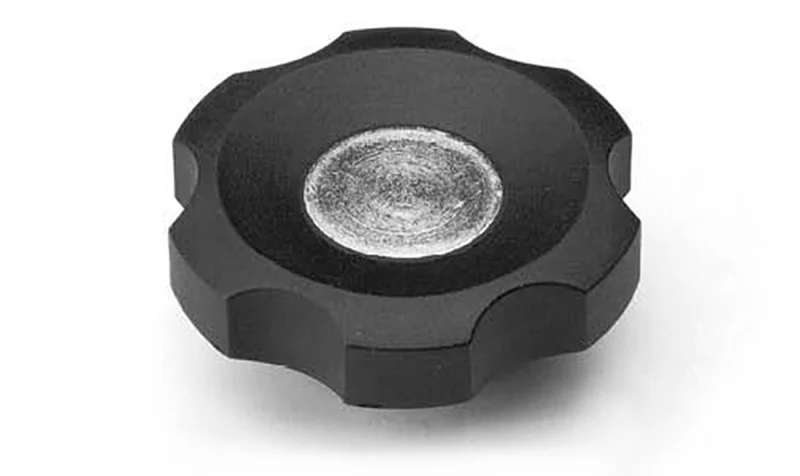

LMA
