VBI

Volant à six lobes
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Duroplast
Laiton

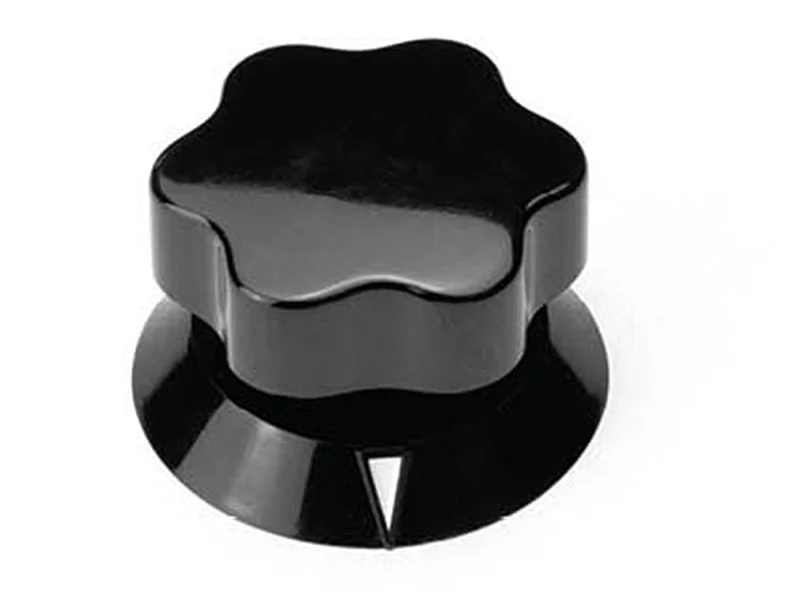

Photo : VBI
Schéma technique : VBI
Référence Modèle Amm Bmm Cmm Emm dmm Poids 3D
6129-005 VBI/30 Ø6 20 30 18 15 Ø6 11
6129-010 VBI/40 Ø6 30 40 27 21 Ø6 27
6129-015 VBI/48 Ø6 40 48 30 22 Ø6 49
6129-020 VBI/48 Ø8 40 48 30 24 Ø8 45
6129-025 VBI/56 Ø6 50 56 35 22 Ø6 66
6129-030 VBI/56 Ø8 50 56 35 24 Ø8 60
6129-035 VBI/90 Ø6 70 90 50 30 Ø6 118
6129-040 VBI/90 Ø8 70 90 50 30 Ø8 122
6129-045 VBI/90 Ø12 70 90 50 30 Ø12 131

Insert en laiton borgne percé avec blocage latéral par vis acier. Base avec index.

Vise de pression latérale, acier tête fendue M4;



Découvrez aussi :

MZN
Détail
MZN
Bouton moleté
Technopolymère

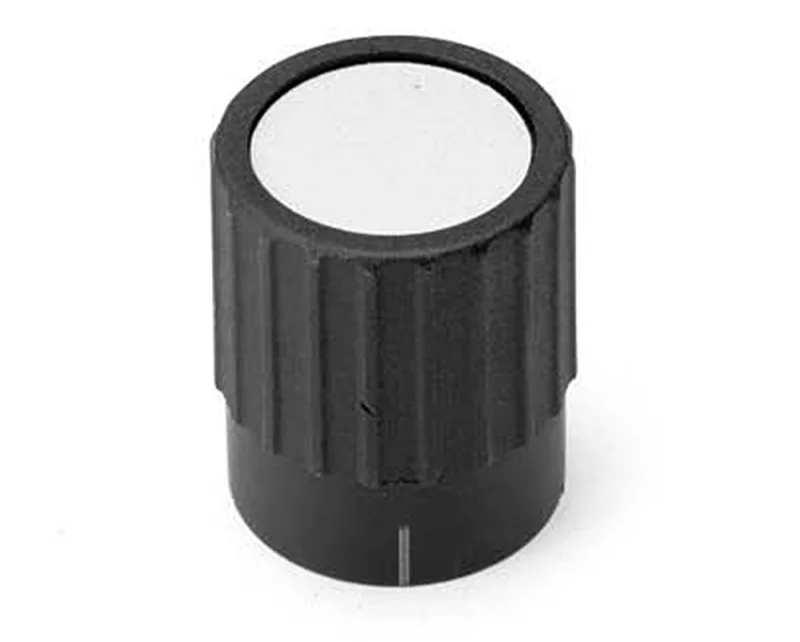

MZI
