Réglage de machine en fonctionnement : optimiser vos lignes sans arrêt de production

Les enjeux de l'ajustement dynamique : productivité et sécurité

Intervenir sur une ligne sans l'interrompre n'est pas qu'une question de confort ; c'est un enjeu stratégique qui impacte directement la performance industrielle globale.

Optimiser le Taux de Rendement Global (TRG)

Le Taux de Rendement Global est l'indicateur de référence en usine. Chaque arrêt, même de quelques minutes, pour réaliser un changement de format ou affiner une cote dégrade ce score de performance. En permettant une intervention manuelle ou motorisée pendant la phase active, vous éliminez ces micro-arrêts chronophages. L'opérateur peut ainsi affiner le réglage de la machine tout en maintenant la cadence nominale. C’est la clé pour passer d'une production rigide à une production adaptative.

La sécurité opérateur au cœur de la conception

Intervenir manuellement à l'intérieur d'un carter en mouvement est strictement proscrit par la Directive Machines. Cependant, le besoin de visualiser l'effet du réglage en temps réel est réel pour éviter les rebuts lors des réglages de hauteur ou de coupe. La réponse réside dans le déport des commandes. En utilisant des composants adaptés, l'opérateur agit depuis l'extérieur de la zone de risque, protégé par les carters, tout en effectuant son réglage de machine en fonctionnement en toute sérénité.

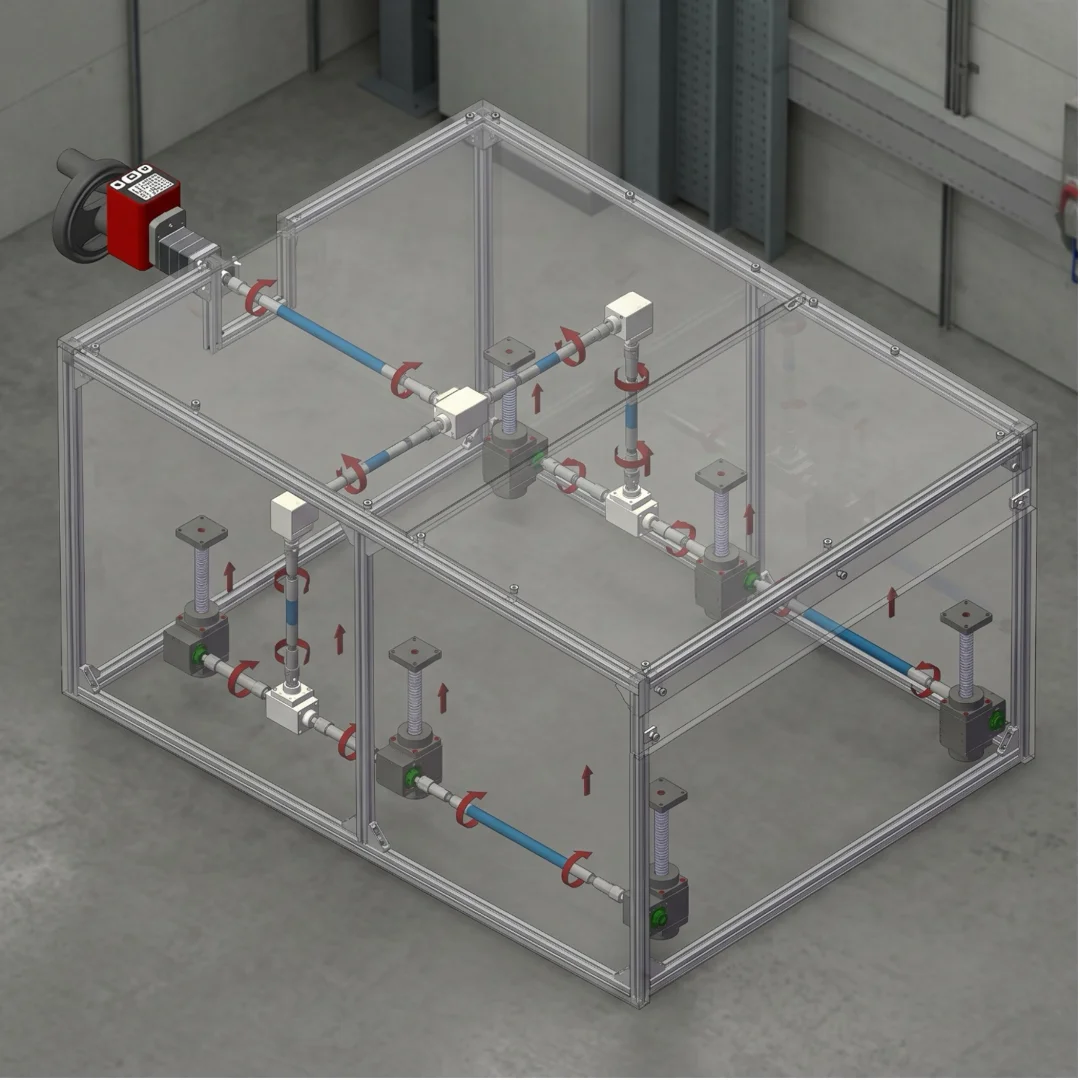

Les solutions de transmission pour déporter le mouvement

Pour permettre un contrôle à distance, le concepteur doit intégrer des solutions mécaniques capables de transmettre un mouvement rotatif à travers le bâti de manière fiable. Cette catégorie de produits est le cœur battant de l'agilité machine.

La transmission flexible : l'alliée des accès non-linéaires

La transmission flexible est sans doute l'élément le plus polyvalent pour ce type de besoin. Elle permet de transmettre un mouvement rotatif entre deux points non alignés, en contournant les obstacles structurels du châssis. Grâce à son armature robuste et sa gaine de protection, elle relie un bouton de commande externe à un axe de réglage interne. C’est la solution idéale pour les zones confinées où l'installation d'un arbre rigide serait impossible par manque de place ou de linéarité.

Joints de cardan et arbres télescopiques : la puissance mécanique

Pour des réglages nécessitant plus de couple ou une liaison entre deux axes ayant un désalignement angulaire, l'utilisation de joints de cardan est conseillée. Couplés à des arbres télescopiques ou rigides, ils permettent de compenser non seulement l'angle, mais aussi les variations de distance entre la commande et l'organe réglé. Cette combinaison offre une transmission de puissance sans jeu, indispensable pour les réglages mécaniques lourds.

Les boîtiers de renvois d'angle : changer de direction à 90°

Dans les configurations où le poste de commande doit être perpendiculaire à l'axe de réglage, les renvois d'angle sont indispensables. Compacts et robustes, ils permettent de renvoyer le mouvement avec une grande fiabilité. Ils sont souvent utilisés en complément des arbres rigides pour structurer une chaîne cinématique propre et ergonomique autour du bâti de la machine.

Les vérins mécaniques : la précision du réglage sans les contraintes des fluides

Lorsque le réglage de hauteur d'un poste de travail ou d'une tête de machine doit supporter une charge importante avec une précision millimétrique, le vérin mécanique devient la solution privilégiée. Contrairement aux systèmes hydrauliques ou pneumatiques, nos vérins à vis sans fin garantissent une fiabilité totale : aucune fuite d'huile n'est possible, ce qui est crucial pour le respect des normes de propreté industrielle (notamment en agroalimentaire). Vous éliminez ainsi le risque de pannes liées aux compresseurs ou aux centrales hydrauliques, tout en bénéficiant d'un positionnement autobloquant. C'est l'outil idéal pour sécuriser un réglage sans dérive, même sous une charge élevée, tout en réduisant drastiquement vos besoins en maintenance.

La mesure de précision : l'œil du réglage en marche

Régler à distance n'a de sens que si l'on sait exactement de combien on déplace l'organe mobile. Sans mesure, l'ajustement devient une opération risquée.

Indicateurs de position : la visualisation du millimètre

L'installation d'un indicateur de position sur l'axe de commande permet de visualiser la cote exacte au dixième de millimètre près. Ce retour visuel est le complément indispensable de la transmission déportée : il garantit non seulement la précision, mais aussi la répétabilité des réglages lors des prochains lancements de production. Le réglage de machine en fonctionnement devient alors une opération facile.

Du mécanique à l’électronique : choisir le bon affichage

L'indicateur mécanique : Privilégié pour sa robustesse et son autonomie, il ne nécessite aucune alimentation électrique. Il offre une lecture directe fiable, même à haute vitesse de rotation, permettant à l'opérateur de confirmer d'un seul coup d'œil la conformité du réglage. C’est la solution idéale pour les environnements industriels où la simplicité et la durabilité sont les priorités absolues.

L'indicateur électronique : Il apporte une précision accrue et facilite les opérations complexes. En éliminant tout risque d'erreur d'interprétation humaine, il permet des fonctionnalités avancées comme la programmation de cotes ou le changement d'unités. Grâce à sa LED de couleur rouge ou verte, il permet en un clin d’œil de repérer les réglages erronés. Il est particulièrement recommandé lorsque le responsable de production, veut connaître la position de chaque indicateur en temps réel, ainsi que pour extraire les données.

Méthodologie d'intégration pour un bureau d'études

L'implémentation d'un système de contrôle déporté doit faire l'objet d'une réflexion approfondie dès la phase de dessin technique pour garantir son efficacité.

Identification des points de réglage prioritaires

Toutes les fonctions d'une machine ne justifient pas un investissement dans un système déporté. L'ingénieur doit cibler les points sensibles liés aux changements de format ou aux réglages de hauteur. Prioriser ces points maximise le gain de productivité réel sur l'année.

Dimensionnement et calcul de couple

Chaque dispositif doit être dimensionné selon l'effort requis. Un arbre rigide ou une transmission flexible mal choisis pourraient subir une déformation élastique, créant un décalage entre la commande et l'actionneur. Il est crucial de réaliser un calcul de couple précis pour sélectionner les bons composants. Cela garantit un mouvement fluide et évite l'usure prématurée. Un bon réglage de machine en fonctionnement repose avant tout sur un dimensionnement mécanique rigoureux.

Focus sectoriel : L'agilité du Packaging

Le besoin de réglage de machine en fonctionnement est particulièrement criant dans les industries de process continu comme l'emballage et le conditionnement.

L'ajustement des guides à haute cadence

Dans le monde du packaging, le moindre millimètre d'écart peut provoquer un bourrage. Grâce aux solutions de transmission et mesure Apaax, un opérateur peut ajuster l'écartement des rails pendant que les produits sont en mouvement. On élimine ainsi les frottements excessifs sans jamais stopper le flux, ce qui est vital pour les lignes fonctionnant en flux tendu.

Fiabilité et maintenance prédictive des systèmes de réglage

Le réglage de machine en fonctionnement ne doit pas devenir une source de maintenance supplémentaire. Nos systèmes de transmission et de mesure sont conçus pour offrir une stabilité mécanique à long terme, même sous des cadences intensives. L'utilisation d'indicateurs de position mécaniques ou électroniques permet également de suivre l'évolution des réglages dans le temps : si une valeur de consigne a tendance à dériver, cela devient un indicateur précoce d'une usure mécanique ailleurs sur la ligne. Vous transformez ainsi vos composants de réglage en véritables outils de diagnostic, facilitant la maintenance prédictive de vos équipements et évitant les arrêts subits.

L'expertise Apaax : maîtrisez votre chaîne de production

Maîtriser l'art d'ajuster ses équipements sans les stopper est un avantage compétitif majeur. Cela transforme une ligne de production rigide en un outil flexible. Chez Apaax, nous ne nous contentons pas de fournir des composants de haute précision ; nous apportons l'expertise nécessaire à leur intégration.

Chaque projet est unique. Nos équipes vous accompagnent dans le choix des matériaux et l'optimisation de l'ergonomie de vos commandes. En téléchargeant nos fichiers 3D, vous pouvez intégrer nos solutions directement dans vos conceptions. Optimiser le réglage de machine en fonctionnement, c'est avant tout investir dans la fluidité et la sécurité de votre outil industriel.

Besoin d'optimiser vos réglages ? Explorez notre gamme complète Mesure, Contrôle et Transmissions. Profitez de notre réactivité : devis sous 4h et expédition le jour même pour toutes vos commandes passées avant 17h. Nos experts sont à votre écoute pour définir la solution la plus adaptée à votre cahier des charges.
