Assurer un réglage précis, fiable et reproductible d’un axe rotatif est une exigence commune à de nombreux secteurs industriels. Dans les environnements de production modernes, la capacité à ajuster rapidement un format, à garantir un positionnement exact ou à transmettre une information de position à un automate est devenue un levier de performance essentiel. C’est à cette problématique que répond la gamme de systèmes rotatifs proposée par Apaax : une famille de produits dédiés à la mesure, au contrôle et à l’affichage de la position angulaire des axes manuels ou motorisés.

Alliant robustesse mécanique, précision électronique et compatibilité avec les architectures de communication industrielle, les systèmes rotatifs Apaax s’intègrent facilement dans tous les environnements – des plus simples aux plus automatisés. Leur diversité permet de couvrir l’ensemble des besoins liés au positionnement rotatif : lecture manuelle, affichage numérique autonome, retour de position vers un système de contrôle, ou actionnement ergonomique avec visualisation embarquée.

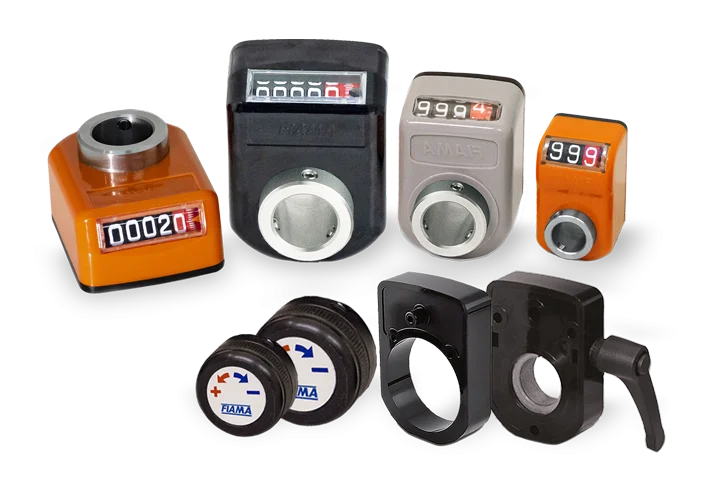

Indicateur de position : la solution mécanique éprouvée

Les Indicateurs de position mécaniques constituent le point d’entrée historique dans la mesure rotative. Montés directement en bout d’arbre, ces compteurs à engrenage affichent une position via un jeu de chiffres mécaniques sans nécessiter d’alimentation. Leur simplicité et leur fiabilité les rendent incontournables dans les environnements industriels où les conditions sont sévères, mais les besoins en visualisation directe restent essentiels.



Apaax propose une large gamme de modèles – comme les OP2, OP5, OP6 ou OP12 – conçus pour s’adapter à toutes les situations : lecture frontale ou inclinée, formats 3 à 5 chiffres, sens de comptage réversible, et compatibilité avec des diamètres d’arbre creux standard. Ces dispositifs s’accompagnent d’accessoires pour indicateurs de position tels que brides de blocage, douilles de réduction ou entretoises, qui garantissent une fixation fiable sur tout type de machine.



Pour les applications nécessitant un retour visuel sans électricité et une robustesse à toute épreuve, ces indicateurs de position mécaniques demeurent une solution de référence. Ils sont également compatibles avec les volants pour indicateur de position, pour un ajustement manuel facilité.

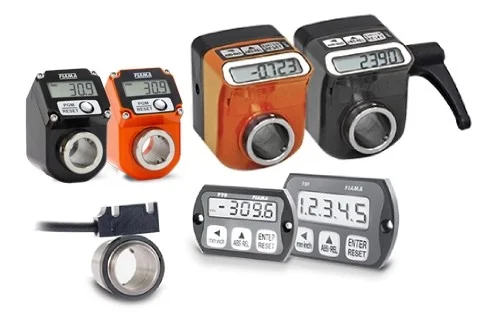

Indicateurs de position à batterie : précision numérique et installation simplifiée

Les environnements industriels ne permettent pas toujours le recours à un câblage complexe. Pour répondre à ces contraintes, les indicateurs de position à batterie constituent une alternative moderne aux compteurs mécaniques. Ces dispositifs intègrent à la fois un capteur de position (incrémental, absolu ou magnétique) et un afficheur numérique LCD alimenté par pile. Ils offrent une lisibilité accrue, une programmation personnalisée (pas de mesure, unité, décimale, origine) et une installation rapide, sans infrastructure électrique.

Des séries comme EP3, EP7, EP20 ou F7P offrent un excellent compromis entre compacité, lisibilité et flexibilité. Ils sont idéaux pour les axes mobiles, les postes lavables ou les environnements contraints, notamment dans les secteurs de l’emballage, de la logistique ou de l’agroalimentaire.

Ces produits améliorent la précision de réglage tout en réduisant le risque d’erreur humaine, notamment grâce à leurs fonctions de preset, de conversion d’unité ou de mémorisation de plusieurs origines. L'indicateur de position arbre creux est une configuration particulièrement recherchée, car elle facilite un montage direct sans accouplement supplémentaire.

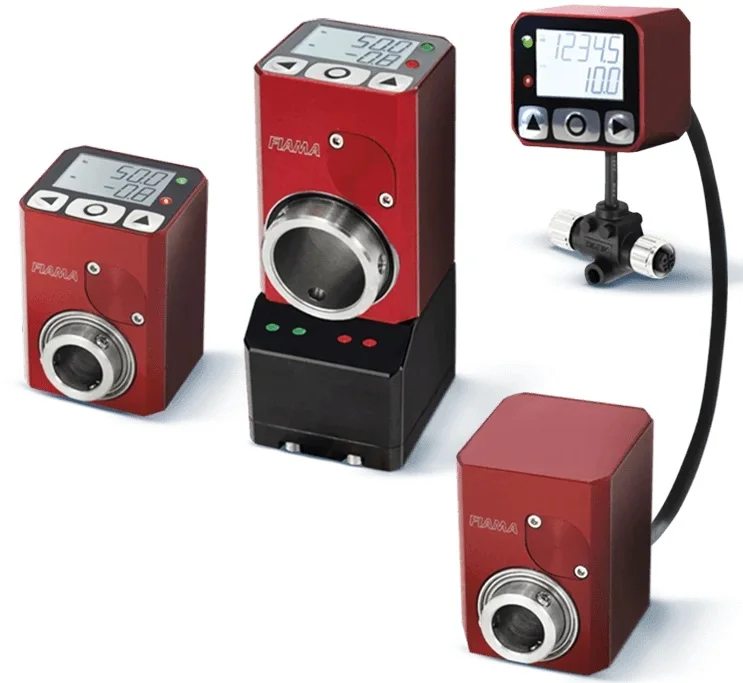

Indicateurs de position avec communication externe : pour un pilotage connecté

Dans les architectures industrielles modernes, la transmission d’informations en temps réel est cruciale. Les indicateurs de position avec communication externe répondent à ce besoin en combinant affichage local et connectivité réseau. Dotés d’interfaces telles que Profinet, Ethernet/IP, IO-Link ou RS485, ils permettent de centraliser les réglages, de synchroniser les mouvements et de superviser les changements de format à distance.



La gamme inclut des modèles comme EP4NET, EP4RS ou F4NET, conçus pour une intégration aisée dans les environnements automatisés. Certains conservent les mêmes dimensions que les indicateurs mécaniques de type OP, facilitant une transition sans modification de l’installation existante. Ce sont des solutions parfaitement adaptées aux lignes de production hétérogènes ou aux postes à haute cadence.



Avec ces indicateurs de position programmables avec bus de terrain, il devient possible d’orchestrer des réglages multi-axes tout en conservant une visualisation locale pour l’opérateur. Une passerelle de communication peut également faire le lien avec des systèmes existants, renforçant la compatibilité.

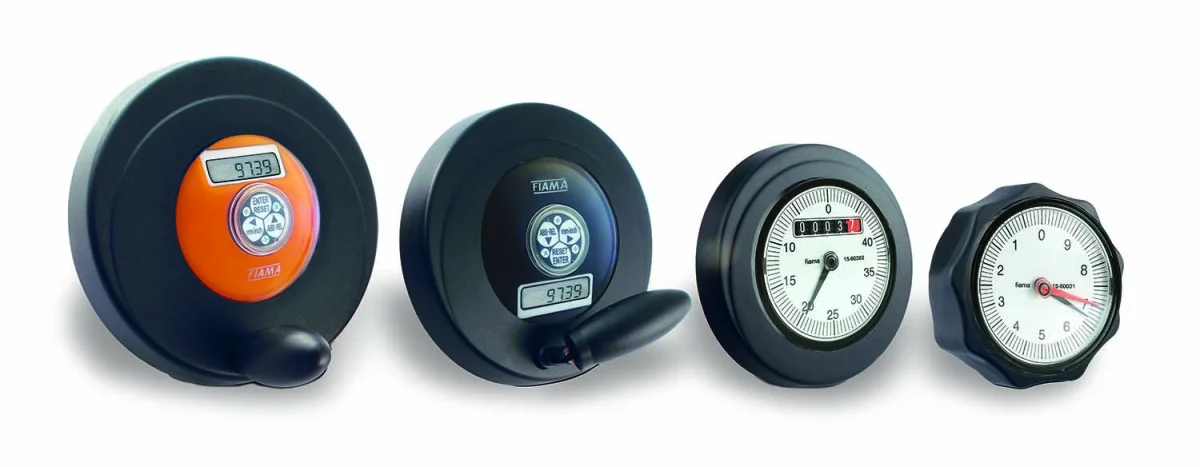

Volant avec indicateur de position : ergonomie et lecture intégrée

Pour certaines applications, le besoin de contrôle rotatif va au-delà du simple affichage de position. Il implique une interaction manuelle directe, rapide et confortable. C’est précisément ce que propose le volant avec indicateur de position : une solution tout-en-un combinant actionnement et visualisation instantanée du réglage.



Intégrés au centre de la poignée de manœuvre, les indicateurs de position gravitationnels ou fixes permettent à l’opérateur de lire en temps réel la valeur angulaire ou linéaire sans quitter le volant des yeux. Ce concept améliore à la fois l’efficacité et la sécurité des réglages, en réduisant les risques de mauvaise manipulation ou de perte de repère.



Apaax propose une gamme complète de volants pour indicateur de position, adaptés à tous les types d’environnements industriels : modèles IP gravitationnels (IP50, IP80…), IF fixes (IF50, IF80…), versions encastrables comme I60 à I100. Ces équipements robustes, souvent en polycarbonate IP65 ou en thermodurcissable renforcé, supportent les conditions d’utilisation les plus exigeantes (huile, poussière, solvants…).



La compatibilité avec des indicateurs électroniques (EN90, EN90F) permet également de moderniser un volant traditionnel en lui ajoutant un affichage numérique autonome, sans modifier le principe d’utilisation ni l’ergonomie. Un atout pour les postes nécessitant des réglages réguliers avec un minimum de câblage.

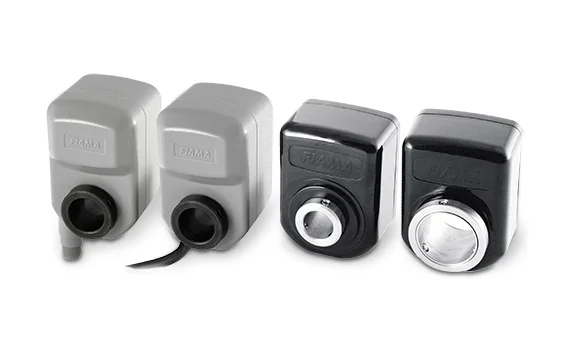

Transducteur rotatif : capteur angulaire pour pilotage automatisé

Quand la précision de lecture locale ne suffit plus, et qu’une intégration dans une boucle de régulation est nécessaire, le transducteur rotatif devient un composant clé. Ces capteurs de position angulaire convertissent la rotation d’un axe en un signal électrique, exploitable par un automate, un afficheur numérique ou un système d'acquisition.



Apaax propose plusieurs technologies adaptées aux besoins variés des industries : transducteurs potentiométriques (ex. PR20) pour une lecture analogique multi-tours économique, codeurs incrémentaux (EN14, EN20, EN25) à arbre creux pour une résolution fine et une sortie numérique, ou encore des modèles spécifiques (ENP6) conçus pour être montés en complément d’un indicateur mécanique existant.

Les transducteurs sont utilisés dans les systèmes de positionnement en boucle fermée, dans les machines-outils, les systèmes de découpe, les robots ou les modules de convoyage automatisé. Leur rôle est d’envoyer en temps réel la position d’un axe au contrôleur, afin de garantir la synchronisation, ajuster la vitesse, ou déclencher une action (arrêt, alarme, recalage…).



Robustes et compacts, les transducteurs rotatifs Apaax sont compatibles avec des interfaces industrielles courantes, et peuvent être associés aux autres composants de la gamme pour constituer un système complet, évolutif et fiable de contrôle de mouvement.



Une solution complète pour vos systèmes rotatifs

La diversité des besoins industriels en matière de mesure et de contrôle angulaire appelle une réponse modulaire, adaptable et robuste. C’est précisément ce que propose Apaax à travers son offre de systèmes rotatifs. Chaque technologie – mécanique, électronique autonome, connectée ou capteur – trouve sa place dans une chaîne de valeur allant du réglage manuel à l’automatisation complète des processus.

Que ce soit pour moderniser un équipement existant, fiabiliser des réglages sensibles, ou améliorer la réactivité de lignes de production, les composants de cette gamme sont conçus pour s’adapter à l’environnement machine, au niveau d’exigence de l’application et au degré d’automatisation souhaité.



Compatible avec les exigences des secteurs emballage, logistique, agroalimentaire ou robotique, l’offre Apaax combine des années d’expérience terrain avec une capacité à innover dans les formes, les matériaux, les interfaces. Une véritable boîte à outils du contrôle rotatif industriel, pensée pour les bureaux d’études, les intégrateurs et les exploitants.



Vous avez un projet nécessitant un contrôle précis de position rotative ? Contactez nos experts Apaax pour choisir le système rotatif le plus adapté à vos contraintes industrielles.
