Fixation d'un bras robot : exigences mécaniques, normes et bonnes pratiques
Saviez-vous qu'un bras robot mal fixé peut générer des écarts de positionnement de plusieurs millimètres, suffisants pour provoquer des rebuts en série, des collisions ou des accidents graves ?
La fixation d'un bras robot n'est pas une simple formalité : c'est l'une des étapes les plus déterminantes de toute intégration robotique.
Que vous installiez un robot collaboratif (cobot), un bras articulé 6 axes ou un robot SCARA, les exigences sont précises et non négociables. Les respecter, c'est garantir la répétabilité des mouvements, la sécurité des opérateurs et la longévité de l'équipement.
Pourquoi la fixation d'un bras robot est-elle une étape critique ?
Les risques d'une mauvaise fixation
Un bras robot transmet des efforts dynamiques importants à sa base à chaque cycle de travail. En cas de fixation insuffisante, ces efforts génèrent des micro-vibrations, voire des déplacements progressifs du robot sur sa plaque de base.
Les conséquences sont immédiates : perte de précision, usure prématurée des articulations, dérive des trajectoires et, dans les cas les plus graves, basculement de l'ensemble. Dans des environnements exigeants comme l'automobile, l'électronique ou l'agroalimentaire, ces défauts sont inacceptables.
Précision et répétabilité : deux impératifs industriels
Un bras robot est dimensionné pour offrir une précision de positionnement répétable, souvent inférieure au dixième de millimètre.
Cette performance n'est atteignable que si la base de fixation est elle-même stable, rigide et immobile dans le temps.
Le robot ne peut pas compenser les défauts de son support.
Voici un guide complet pour anticiper chaque contrainte avant, pendant et après l'installation.
Les exigences mécaniques fondamentales
Rigidité et résistance structurelle du support
Le support recevant le bras robot doit être dimensionné pour absorber les charges statiques (poids du robot + charge utile) mais aussi les charges dynamiques engendrées lors des accélérations et décélérations.
Le fabricant fournit toujours une fiche technique indiquant les forces et couples transmis à la bride de fixation : ces valeurs doivent être intégrées dès la conception du socle.
Les matériaux privilégiés sont l'acier massif ou la fonte pour les semelles de base. Les structures légères ou les planchers non renforcés nécessitent un renfort préalable.
Planéité et niveau de la surface de montage
La surface de montage doit respecter une tolérance de planéité stricte, généralement inférieure à 0,1 mm sur toute la surface de la bride. Un défaut de planéité induit une torsion de la base robot qui fausse immédiatement les repères de l'outil et compromet la précision des trajectoires.
Avant toute installation, une vérification au niveau à bulle électronique ou au comparateur est indispensable. Les pieds à embase acier massif et vis de précision sont là pour assurer un réglage optimal du positionnement du robot.

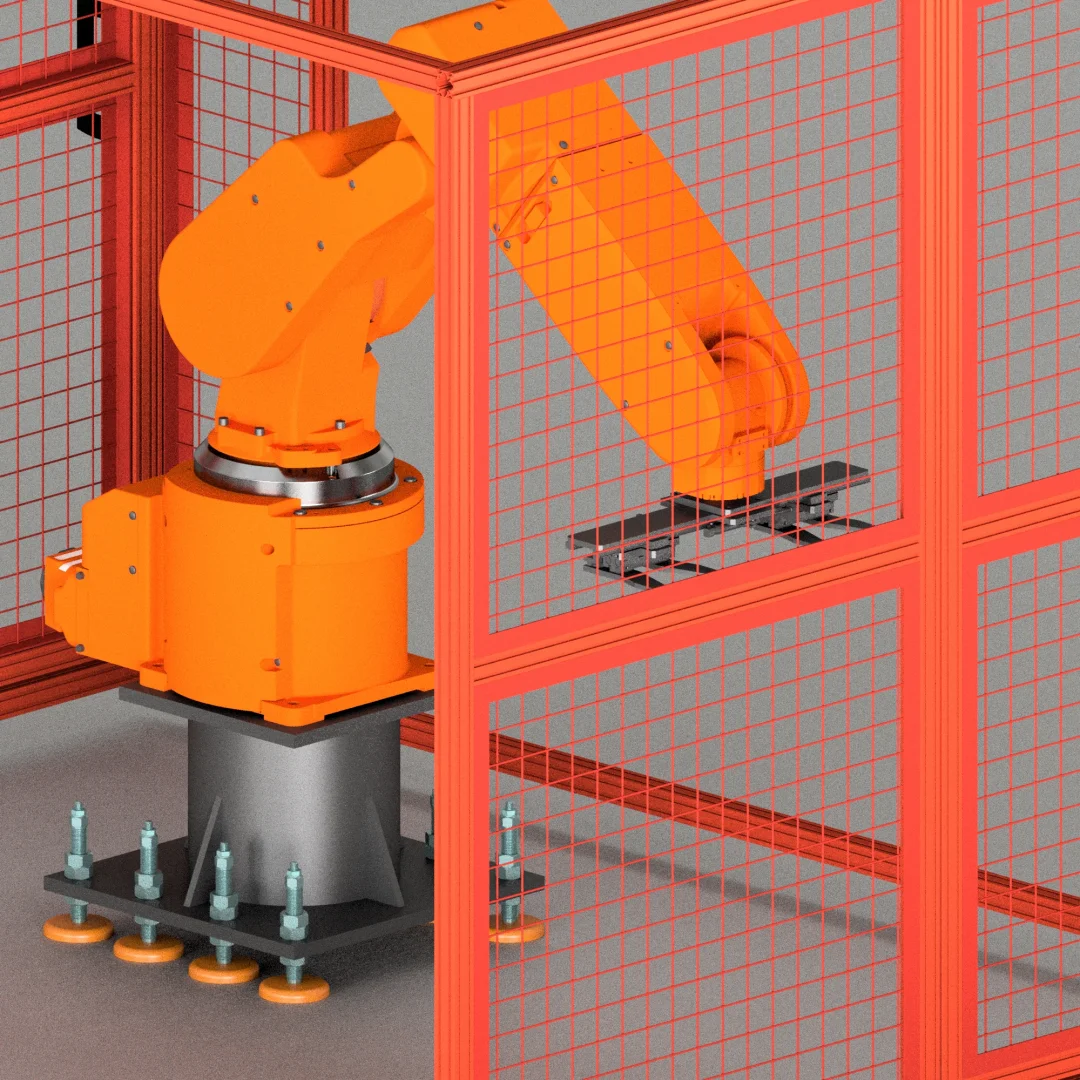

Le montage au sol : la configuration de référence pour un bras robot
Le montage au sol est la solution la plus répandue et la plus recommandée pour l'ancrage d'un bras robot industriel. Le robot repose sur une plaque de base boulonnée sur un socle rigide, lui-même ancré dans le béton via des chevilles chimiques ou mécaniques adaptées à la qualité de la dalle.
Cette configuration présente plusieurs avantages décisifs : meilleure stabilité globale de l'installation, accès facilité pour la maintenance et le contrôle des fixations, et capacité à reprendre les efforts dynamiques dans toutes les directions.
Le niveau du socle conditionne directement la précision de l'ensemble. Une fois le robot positionné, il est indispensable d'effectuer un réglage fin de la hauteur de chaque point d'appui avant le boulonnage définitif : c'est à ce stade qu'interviennent les pieds de nivellement de précision.
Pieds à embase acier massif et vis de précision : le composant clé du montage au sol
Pour les applications robotiques au sol, la mise à niveau finale de la plaque de base est une opération critique. Elle ne tolère aucune approximation. C'est pourquoi les ingénieurs d'installation se tournent vers des pieds de nivellement à embase acier massif et vis à pas fin, dont les performances techniques sont spécifiquement adaptées aux contraintes de la robotique industrielle.
Le duo embase acier massif + vis à pas fin : une synergie de performance
L'embase en acier massif offre une surface d'appui large et parfaitement rigide. Contrairement aux embases en tôle emboutie, elle ne se déforme pas sous la charge et transmet harmonieusement les efforts au sol ou à la structure support.
Elle est conçue pour encaisser sans flancher les contraintes dynamiques, les vibrations et les chocs répétitifs propres aux cycles robotiques.
Sa conception garantit une stabilité dimensionnelle élevée : la position réglée reste inchangée dans le temps, même sous forte contrainte.
La vis de réglage à pas fin (typiquement 2 mm par tour) vient compléter cette base robuste. Un pas plus petit signifie qu'à chaque tour, la variation de hauteur est bien moindre qu'avec un pas standard (4 à 5 mm sur les gros filetages). Il devient ainsi possible d'affiner la mise à niveau au demi-millimètre près, même sur une structure lourde, sans effort excessif.
Une fois la hauteur définie, le système peut être verrouillé par contre-écrou, éliminant tout risque de dérèglement involontaire en fonctionnement.
Autre avantage souvent négligé : le pas réduit génère un angle de filetage plus faible, ce qui renforce l'effet autobloquant de la vis. Sous charge ou vibrations, elle a naturellement moins tendance à se desserrer, un atout décisif sur une cellule robotique en production continue.
Trois caractéristiques techniques qui font la différence
Une fixation par tige traversante, sans jeu.
La fixation du pied ne se fait pas en périphérie, mais par le centre, à travers la tige elle-même. Cette tige traversante permet de brider le pied directement depuis son axe central, ce qui supprime tout jeu résiduel entre le pied et son support.
Pour une application robotique où la répétabilité de positionnement se mesure en centièmes de millimètre, cette absence de jeu n'est pas un détail : c'est une condition fondamentale de fiabilité sur le long terme.
Un creux d'embase pour rattraper les défauts du sol.
L'embase intègre un léger creux en face inférieure, conçu pour absorber les micro-défauts d'aplomb de la surface de montage. Concrètement, même si le sol ou la plaque de base présente une légère irrégularité, le pied se positionne parfaitement droit sans contrainte parasite dans la structure.
Ce système de rattrapage d'alignement évite les tensions mécaniques indésirables qui, sur la durée, dégraderaient la précision de l'installation.
La tige comme canon de perçage : un gain de temps au montage.
Sur chantier, la tige traversante joue un rôle supplémentaire souvent décisif : elle sert de canon de perçage pour le monteur. Une fois le pied positionné et mis à niveau, la tige guide le foret directement à travers le pied pour percer la dalle au bon endroit, avec une précision parfaite.
Fini le report de perçage approximatif ou le repositionnement aléatoire : l'axe de fixation est garanti dès le premier coup. Sur une installation multi-pieds, le gain de temps est considérable et les erreurs de perçage sont éliminées à la source.
Des capacités de charge adaptées aux robots industriels lourds
Ces pieds et supports antivibratoires ne sont pas réservés aux équipements légers. Certains modèles supportent des charges allant jusqu'à 90 000 N, les rendant parfaitement adaptés aux robots de forte inertie, aux centres d'usinage robotisés ou aux lignes d'assemblage automatisées à haut débit.
La conception massive de l'embase assure dans ces conditions une résistance mécanique maximale, là où des solutions plus légères fléchiraient ou se détérioreraient prématurément.

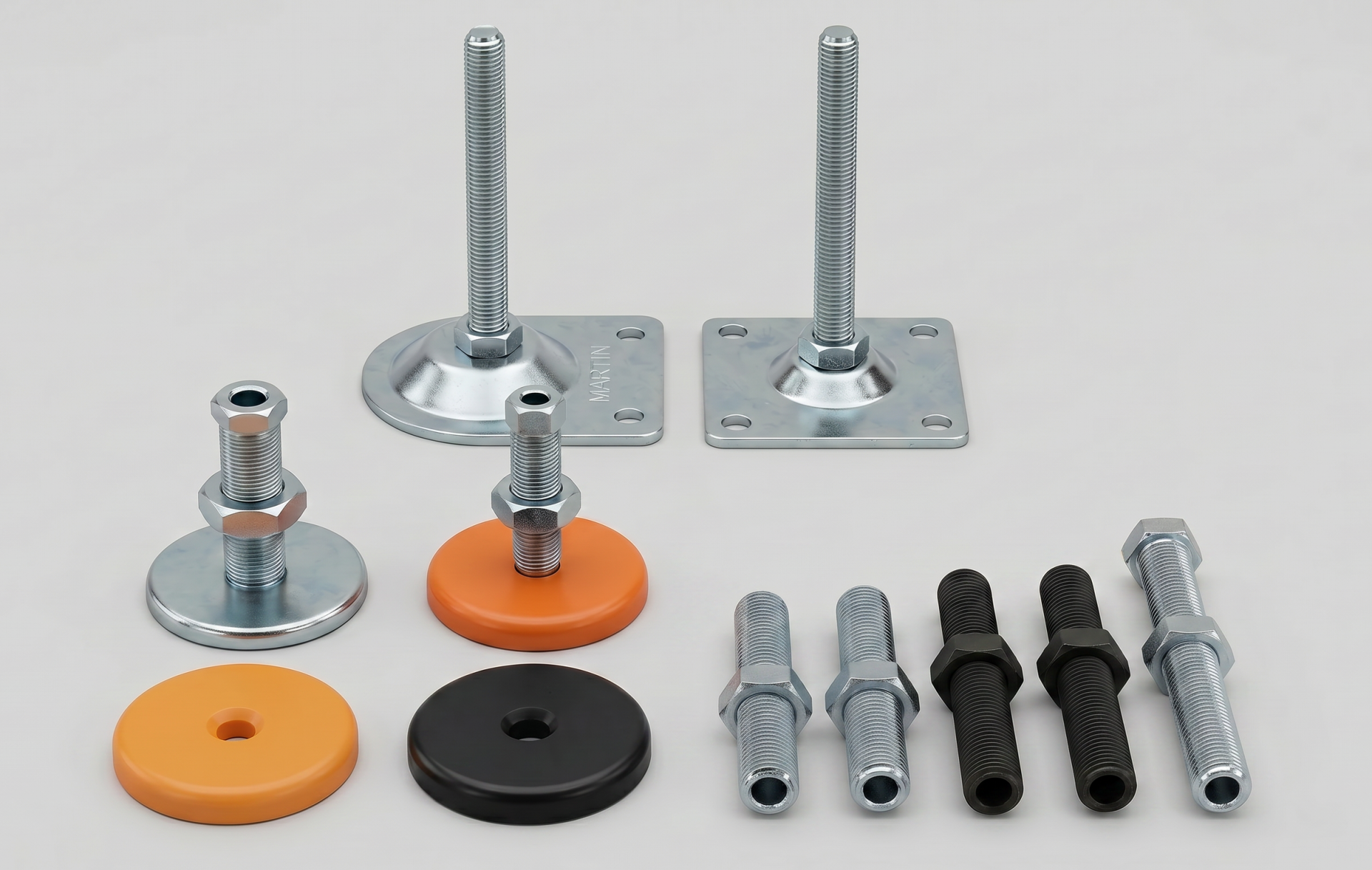

Une gamme modulable pour s'adapter à chaque configuration
Les pieds à embase acier massif et vis de précision se déclinent en plusieurs dimensions pour couvrir l'ensemble des configurations de montage au sol.
Les tiges filetées vont du M24 jusqu'au M42, toutes en pas fin métrique (généralement 2 mm, voire 1,5 mm sur certains modèles M24).
Les embases rondes en acier massif sont disponibles dans des diamètres de 70 à 150 mm : plus la charge est élevée, plus on optera pour un grand diamètre afin de répartir les appuis sur une surface plus large.
Certaines embases intègrent des trous de fixation ou des platines, transformant le pied réglable en pied fixable, option particulièrement adaptée aux robots devant être solidarisés au sol pour encaisser les inerties lors des mouvements rapides.
Les tiges sont disponibles en acier zingué ou acier bruni, selon les contraintes environnementales de l'installation. APAAX propose également une personnalisation des embases (perçages, formes spécifiques) pour répondre aux besoins hors standard.
Conclusion : la précision commence avant le premier mouvement
La fixation d'un bras robot au sol engage la performance de toute la cellule robotisée. Planéité, rigidité et réglage micrométrique : chaque détail pèse dans la balance de la précision finale
.
Les embases et vis de précision APAAX constituent le maillon technique indispensable pour atteindre la mise à niveau requise par les robots industriels et la maintenir dans la durée, quel que soit le niveau de sollicitation.
Tige traversante sans jeu, rattrapage de désalignement intégré et fonction canon de perçage : trois avantages qui font la différence sur le terrain.
Contactez les équipes APAAX pour identifier le modèle adapté à votre configuration ou demandez votre devis sous 4h.
