Pied de machine en acier avec embase massive et vis de précision : nivellement fin pour charges lourdes

Le pied de machine réglable en acier avec embase en acier massif et vis de précision est un pied de nivellement haut de gamme, conçus pour assurer un ajustement micrométrique de la hauteur et une stabilité sans faille sous des charges importantes. Destinés à des applications industrielles exigeantes, ces pieds de machine combinent un filetage au pas fin (généralement 2 mm) avec une base en acier robuste pour permettre une mise à niveau précise des équipements lourds ou de haute précision. Ils trouvent leur utilité dans des applications critiques en robotique et automatisation, telles que la stabilisation des machines-outils de précision, des robots industriels et des installations automatisées, où la planéité et la stabilité conditionnent la qualité du processus. En positionnant fermement les machines tout en autorisant des réglages de hauteur très fins, ces pieds réglables se démarquent par leur excellente tenue mécanique et leur fiabilité éprouvée​.

Caractéristiques techniques clés

• Réglage ultra-précis grâce au pas fin : Le point fort de ces pieds est leur vis de mise à niveau au pas fin (typiquement 2 mm). Un pas plus petit signifie qu’à chaque tour de vis, la variation de hauteur est moindre qu’avec un pas standard (4–5 mm sur les gros filetages), d’où une capacité à affiner la mise à niveau avec une grande exactitude. Ce filetage fin permet un réglage et un réajustement très précis de la hauteur​, un atout indispensable pour aligner parfaitement des équipements de haute précision. En outre, le pas métrique fin augmente la capacité de charge de l’assemblage en laissant une plus grande section de matière sur la tige filetée, ce qui renforce sa robustesse​. Un filetage de haute précision est donc essentiel dans les environnements exigeants où la stabilité dimensionnelle et le réglage micrométrique sont impératifs, par exemple en robotique ou dans les machines-outils.

• Haute stabilité dimensionnelle : La conception massive de l’embase et de la tige en acier assure une stabilité dimensionnelle élevée même sous forte contrainte. L’acier utilisé, souvent un acier allié de qualité (ex. C40), confère une rigidité accrue qui évite toute déformation notable du pied pendant l’utilisation. Cela garantit que la position réglée avec une précision optimale reste inchangée dans le temps. Cette stabilité est particulièrement appréciable pour les équipements de métrologie, d’usinage ou d’automatisation nécessitant une géométrie parfaitement maîtrisée.

• Excellente résistance mécanique et support de charges lourdes : L’emploi d’acier massif pour la base et la vis confère à ces pieds une résistance mécanique exceptionnelle. Ils sont capables de soutenir des charges très élevées sans fléchir ni se détériorer. Certains modèles de pieds de nivellement de précision supportent ainsi des charges allant jusqu’à 90 000 N tout en maintenant un réglage fin et stable​. Cette robustesse les rend adaptés aux machines industrielles lourdes, presses, centres d’usinage de grande taille, ou encore aux robots de forte inertie ancrés au sol. En conditions vibratoires ou sous chocs répétitifs, la solidité de l’acier massif assure une tenue fiable là où des solutions plus légères échoueraient.

• Adaptabilité aux installations de haute précision : Ces pieds réglables conviennent particulièrement aux situations où l’alignement précis et la stabilité sont critiques. Par exemple, sur une machine-outil de haute précision, un pied mal nivelé peut introduire des écarts dimensionnels dans les pièces usinées. De même, un pied pour robot mal ajusté peut nuire à la répétabilité et à la sécurité de la cellule robotique. Grâce à leur fine capacité de réglage, ces pieds permettent d’obtenir un aplomb parfait des structures. Ils sont ainsi préconisés pour les machines-outils de précision, les centres d’usinage CNC, les bras de robotique avancée, ou encore les lignes d’assemblage automatisées. En résumé, qu’il s’agisse d’installer un pied pour machine-outil de plusieurs tonnes ou un pied fixable robotique sous un robot delta ultra-rapide, les versions à vis de précision garantissent un positionnement rigoureux de l’équipement.

Pas de vis fin (2 mm) vs pas standard : pourquoi est-ce crucial ?

Un filetage au pas fin de 2 mm par tour, comparé au pas standard de 4–5 mm couramment rencontré sur les gros vérins de mise à niveau, permet d’atteindre une résolution de réglage supérieure. Concrètement, cela signifie qu’en tournant la vis de réglage, la hauteur de la machine évolue par incréments plus petits. Il est donc possible d’ajuster avec exactitude la planéité d’une machine sans effort excessif. À l’inverse, avec un pas plus large, chaque tour de vis produit une variation plus grande, rendant le calage fin délicat – on risque d’osciller autour de la hauteur cible. Le pas fin donne l’impression de “visser en douceur” pour trouver le point d’équilibre parfait.

Le résultat est sans appel : le filetage fin permet un réglage et un réajustement précis de la hauteur, même après installation​. De plus, le pas réduit induit un angle de filetage plus faible, ce qui accroît l’effet auto-bloquant du filet – la vis a moins tendance à se desserrer sous la charge ou les vibrations, contribuant ainsi à la stabilité de l’assemblage.

Embase acier massif + vis de précision : un duo gagnant

L’association d’une embase en acier massif et d’une vis de réglage de précision place ces pieds de nivellement dans une classe supérieure en termes de performance. Chacun de ces deux éléments apporte des avantages spécifiques et leur combinaison crée une synergie recherchée pour les applications critiques :

• Rigidité et répartition optimale de la charge : L’embase en acier massif, généralement usinée ou forgée d’une seule pièce, offre une surface d’appui large et rigide. Contrairement aux embases en tôle emboutie plus fines (suffisantes pour des usages courants, mais limitées pour les très fortes charges), la base massive ne se déforme pas sous la charge. Elle transmet de manière harmonieuse les charges au sol ou à la structure support​, garantissant stabilité et sécurité. Pour les équipements les plus lourds ou soumis à des contraintes extrêmes, cette embase est incontournable – elle est conçue pour encaisser les contraintes dynamiques, les vibrations et les chocs sans flancher​. Son utilisation assure une résistance mécanique maximale de l’appui et contribue à la haute stabilité dimensionnelle de l’ensemble du pied​.
• Réglage fin sécurisé : La vis de précision en acier, couplée à cette embase robuste, permet d’ajuster l’altitude de chaque point d’appui avec une grande finesse, sans sacrifier la robustesse. Le couple vis/écrou de réglage à pas fin est généralement conçu pour être autobloquant, ou peut être verrouillé via un contre-écrou une fois la hauteur définie, évitant tout dérèglement involontaire. La qualité de filetage (acier bruni ou zingué de haute classe) assure un mouvement fluide sans jeu excessif. Ainsi, même une structure très lourde peut être nivelée au demi-millimètre près, puis rester fixement en place lors du fonctionnement. Ce duo embase massive + vis de précision conjugue donc robustesse et précision : l’embase supporte l’effort tandis que la vis ajuste le positionnement. C’est cette combinaison qui distingue les pieds de nivellement premium des solutions stanrards.

En outre, beaucoup de ces pieds à embase acier sont oscillants : l’interface entre la tige filetée et la base autorise une légère inclinaison. Cette articulation permet au pied de s’auto-aligner sur le sol si celui-ci n’est pas parfaitement plan, assurant un contact complet de l’embase et une répartition uniforme des charges. La mobilité contrôlée (quelques degrés d’oscillation) offre un compromis idéal entre stabilité et adaptabilité au terrain. Pour des applications robotiques ou des machines sur pieds fixés au sol (par exemple un pied fixable robotique boulonné sur une dalle), cette articulation garantit que chaque pied repose fermement, éliminant les tensions indésirables dans la structure une fois nivelée.

Un positionnement dans la gamme premium des systèmes de nivellement

Compte tenu de leurs caractéristiques techniques supérieures – filetage au pas fin, matériaux massifs, finitions de qualité – ces pieds réglables se positionnent dans le haut de gamme des systèmes de nivellement industriels. Ils répondent aux exigences pointues de secteurs où la précision et la fiabilité priment : aéronautique, automobile (lignes d’assemblage robotisées), usinage de haute précision, pharmaceutique (machines de conditionnement calibrées), etc. En choisissant ce type de pied réglable, les ingénieurs font le pari de la sécurité et de la pérennité : la machine sera posée sur une base stable, réglable avec exactitude, et capable de conserver son calibrage initial malgré les sollicitations.

Variantes de modèles disponibles (diamètres, filetages, embases)

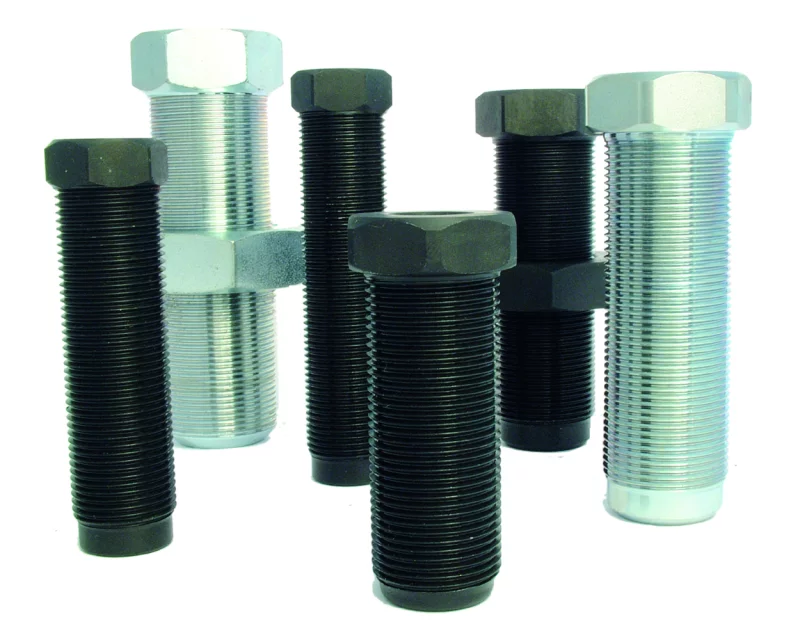

La gamme proposée intègre plusieurs modèles de pieds réglables de précision, afin de couvrir un large éventail de configurations mécaniques. On retrouve notamment différentes dimensions de tiges filetées : M24, M27, M30, M35, M36 jusqu’à M42. Toutes ces versions sont munies de filetages métriques à pas fin (généralement 2 mm). À titre d’exemple, le modèle M24 est disponible en pas 2 mm et en pas ultra-fin de 1,5 mm​. Même les plus grands pieds conservent cette finesse de réglage.

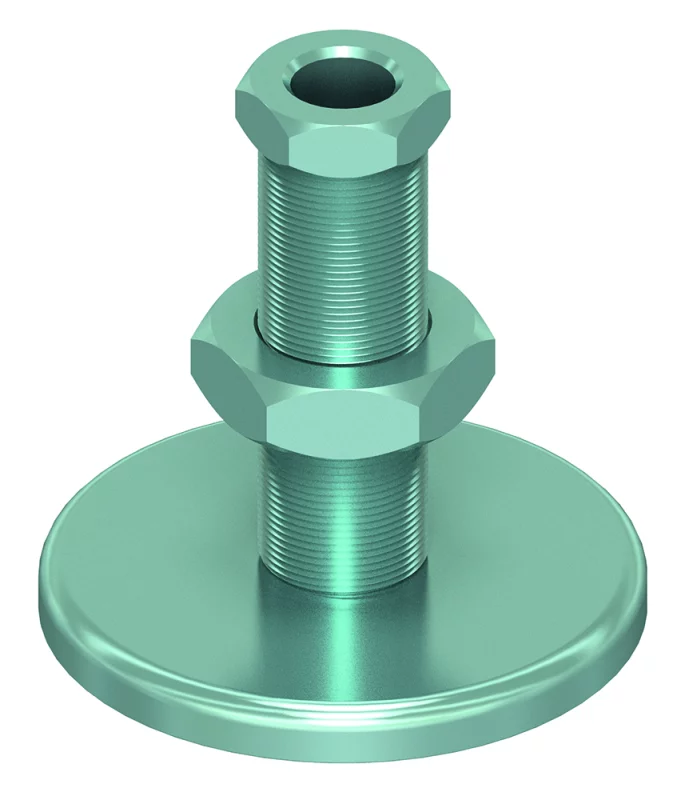

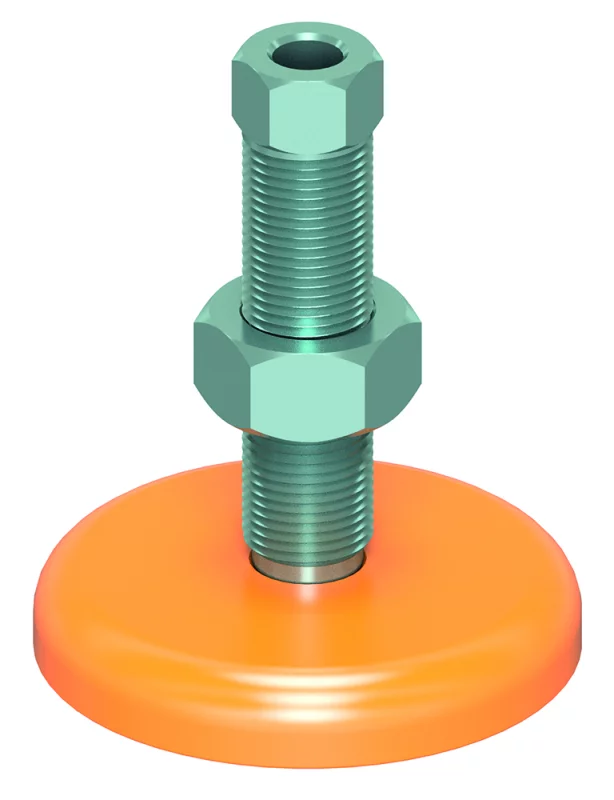

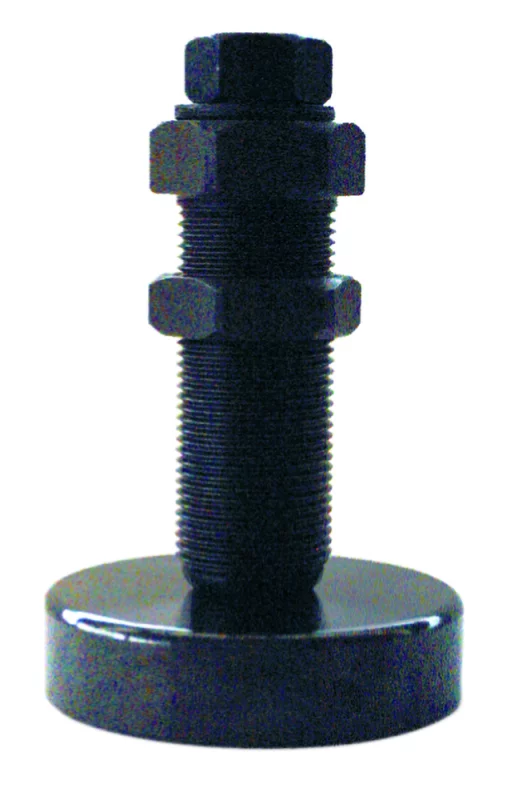

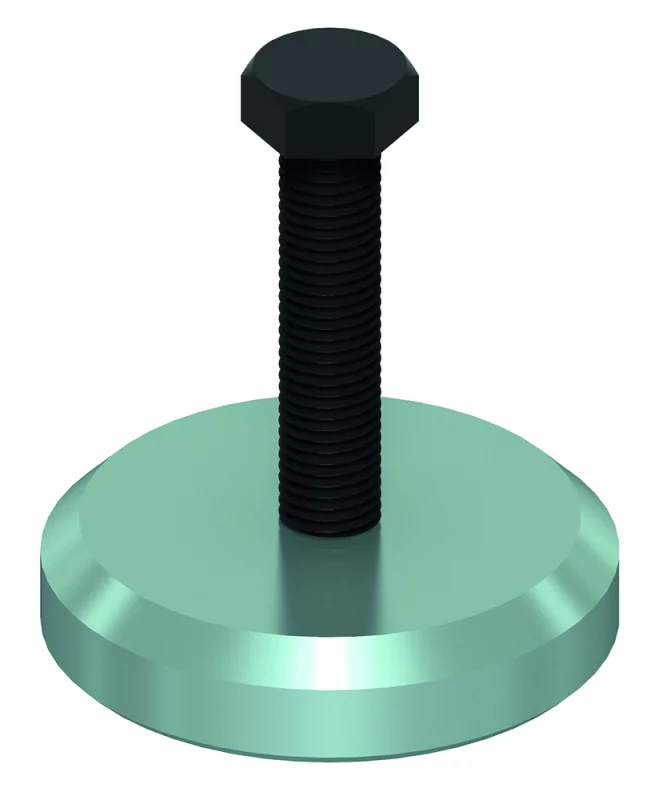

En ce qui concerne les embases, plusieurs diamètres sont également proposés pour s’adapter à la surface d’appui souhaitée. APAAX décline ses embases rondes en acier massif dans des diamètres typiques allant d’environ 70 mm jusqu’à 150 mm, selon la taille de la tige et la charge à supporter. Plus la machine est lourde ou les sollicitations élevées, plus on aura intérêt à choisir une embase de grand diamètre afin de répartir l’appui sur une plus large surface au sol. À l’inverse, pour des équipements compacts ou des espaces restreints, des embases de plus petit diamètre suffiront tout en facilitant l’intégration.

Enfin, des variantes de fixation existent : certaines embases peuvent comporter des trous de fixation ou des platines, transformant le pied réglable en pied fixable. Cette option permet de boulonner le pied sur le sol ou sur le châssis de la machine pour annuler tout risque de glissement ou de déplacement. Ce détail intéresse particulièrement les applications robotiques (d’où le terme pied fixable robotique), où l’on cherche à solidariser les robots au sol pour encaisser les inerties lors des mouvements rapides.

APAAX offre une personnalisation possible des embases (perçages, formes spécifiques) pour répondre à ce genre de besoin spécifique​. L’acier des tiges peut par ailleurs être fourni en différentes finitions – acier zingué (traitement anticorrosion) ou acier bruni – afin de s’adapter aux contraintes environnementales (humidité, propreté) ou esthétiques de l’installation.

Nos autres catégories de pied en acier réglable :

Les embases plastique et caoutchouc permettent des applications tels que pied de profilé aluminium, ils disposent d'éxcellentes capacités anti-bruit, anti-dérapante et anti-vibratoire en fonction de l'épaisseur de la semelle. Ils supportent les charges légères à moyennes.

Les embases tôle acier conviennent aux applications de pied réglable charge lourde, ils supportent les charges moyennes à lourdes.

Les embases acier massif sont performantes dans les applications en industries lourdes, on le retrouves notamment comme pied de machine industrielle, ou pieds de presse.

Les embases antivibratoires acier sont conçus pour les machines-outils, machine de production et autres convoyeurs, requérant la stabiltié et précision d'un pied anti vibration pour un fonctionnement optimal.
