OP9 - Indicateurs de position à 5 chiffres – arbre creux diamètre 20, 30, 35

Compteur à 5 chiffres, Lecture avec vue inclinée de 18° ou frontal, trou standard ø20 ou ø30, version OP9F35 trou ø35, ø plus petits avec douille de réduction, goujon d’arrêt entraxe standard 40mm.

Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur

Photo : OP9 - Indicateurs de position à 5 chiffres – arbre creux diamètre 20, 30, 35

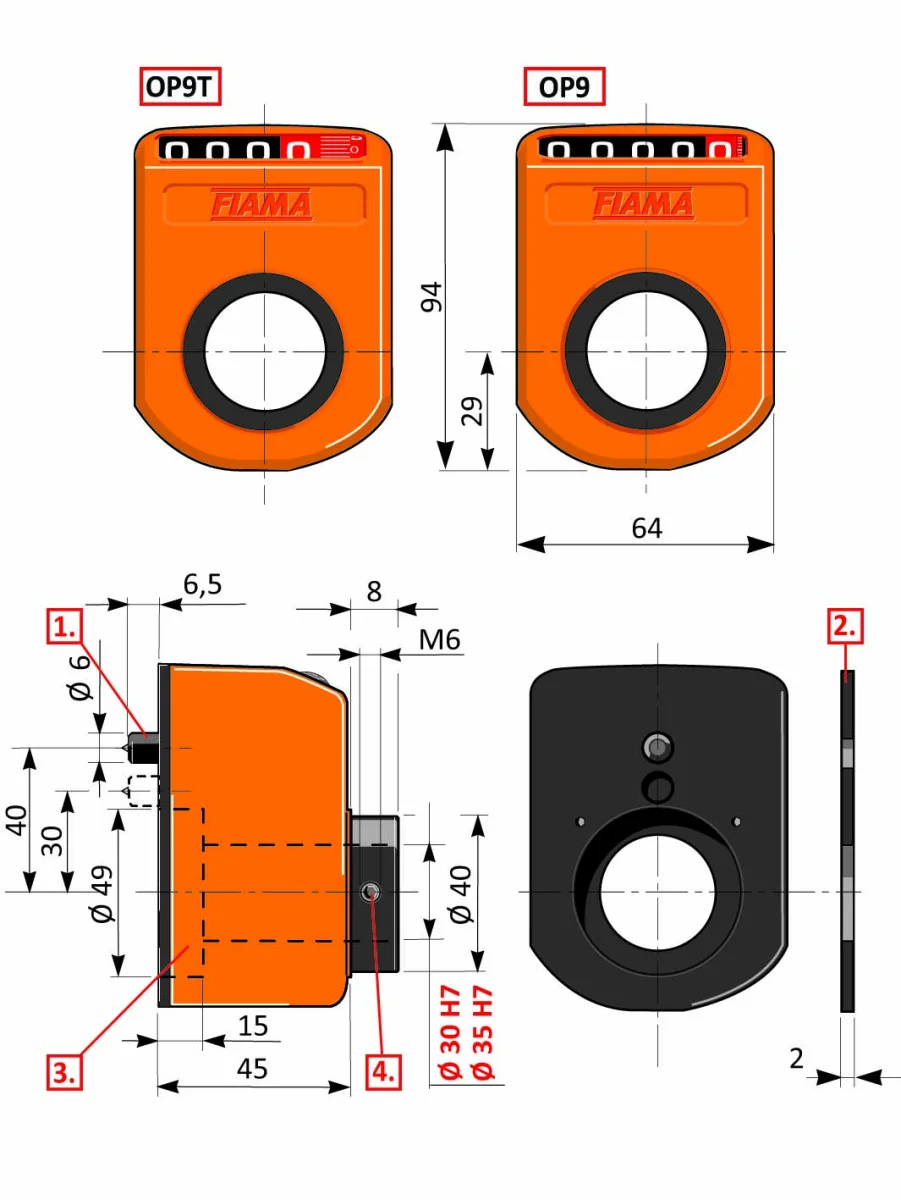

Schéma technique : OP9 - Indicateurs de position à 5 chiffres – arbre creux diamètre 20, 30, 35

Référence	PDF	3D
OP9/A/F30
OP9/A/F35
OP9/B/F30
OP9/B/F35
OP9/C/F30
OP9/C/F35
OP9/D/F30
OP9/D/F35

• Compteur à 5 chiffres (chiffre rouge pour indiquer les dixièmes; sur demande 2 chiffres rouges pour les centièmes ou 5 chiffres noirs pour les mm).OP9T 4 cifre con rullo graduato. Lecture jusqu’à 99999. Hauteur des chiffres mm 7.
• Boîtier en polycarbonate ininflammable. Protection IP64. Température max. 80°.
• Lecture avec vue inclinée de 18° ou frontal.
•OP9 trou standard ø20 ou ø30, version OP9F35 trou ø35, autres plus petits avec douille de réduction.
• Goujon d’arrêt entraxe standard 40mm
Sur demande:
• Mesures en pouces, rapports spéciaux.
• Goujon d’arrêt entraxe 30mm.
• Modèle “IN” avec parties métalliques en acier acier inoxydable.
• Couleurs: orange RAL 2004, noir RAL 9005.
• Accessoires disponibles: bride de blocage, manivelle, volant.
