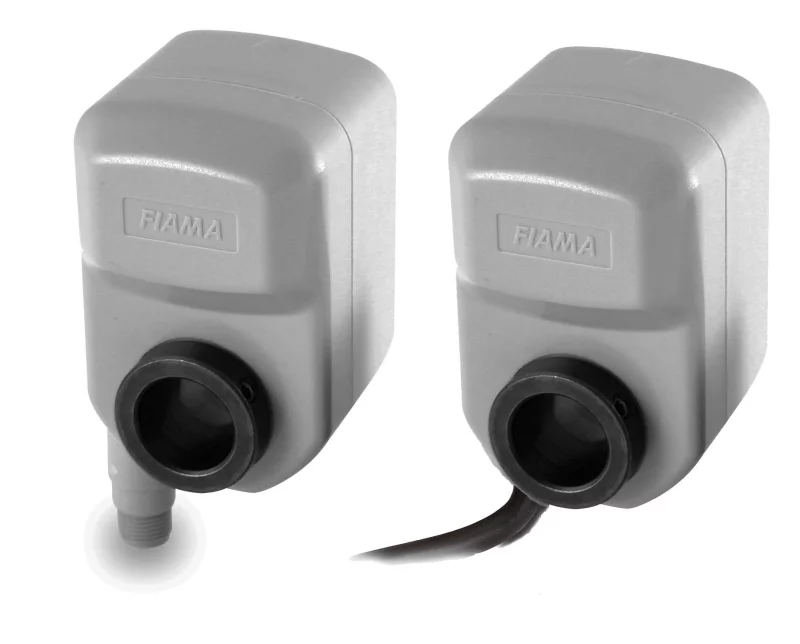

PR20 Transducteurs potentiométriques rotatifs
L'association avec un afficheur électronique fournit un système économique, simple et efficace pour la mesure de déplacements sur machines automatiques, machines-outils, machines pour le traitement du bois, du marbre, etc.
|
Les transducteurs PR20 convertissent un mouvement rotatif en une variation de résistance, garantissant une précision et une fiabilité élevées.
|
|
Caractéristiques principales: |
|
• Arbre creux avec alésage Ø20 mm. |
|
• Boîtier antichoc auto-extinguible, résistant aux solvants, à l'essence, aux huiles et aux graisses. |
|
• Potentiomètre rotatif de précision actionné par un système de transmission connecté à l'arbre de commande. |
|
• Disponibles avec des potentiomètres de 1, 3, 5 ou 10 tours, et des rapports de transmission multiplicatifs ou réducteurs. |
|
• Réducteur équipé d'un embrayage pour la protection du potentiomètre. |
|
Pour l' utilisation, il est essentiel de connaître le nombre de tours de l'arbre de commande nécessaires pour effectuer la course totale (voir Tab. 2).
|
|
Versions disponibles: |
|
• PR20: avec sortie câble. |
|
• PR20C: avec sortie connecteur. |
|
• PR20-I : avec interface analogique intégrée, alimentation 24V DC, |
|
• PR20-V: avec interface analogique intégrée, alimentation 24V DC, |
|
• PR20-RS485: Interface série RS485 Modbus RTU pour mesure de position et diagnostics PLC. LEDs (rouge/vert) personnalisables. Protocoles Profinet, EthernetIP, Powerlink, EtherCAT via GatewayPR20.
|
|

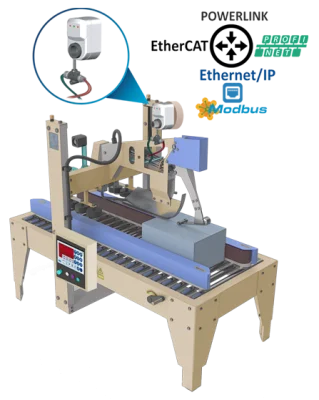

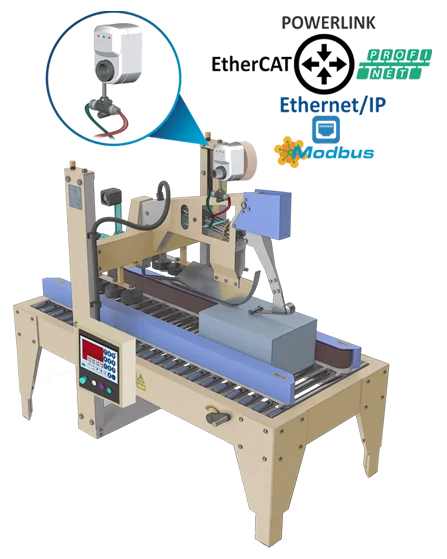

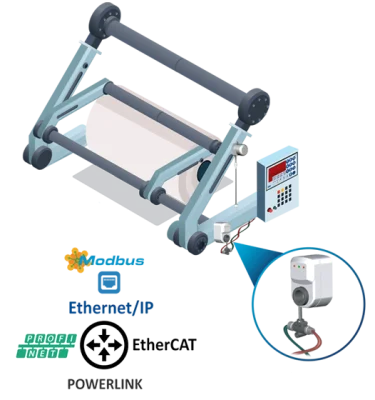

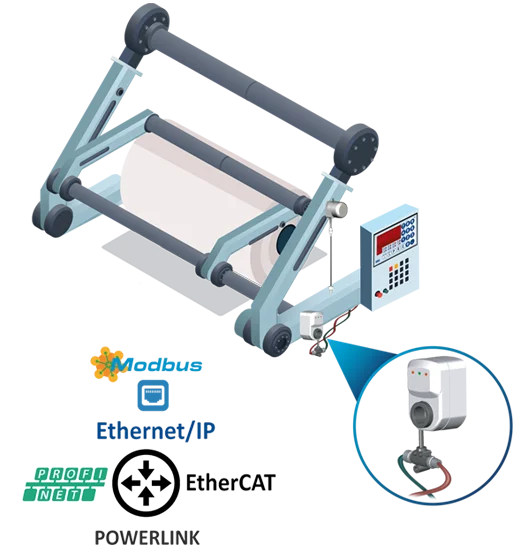

Applications: |
|
• Avec un afficheur électronique (V4P, P3X) offre une solution de mesure économique et performante pour le contrôle des déplacements en: Machines-outils, -automatiques, -de travail du bois, du marbre et d'autres matériaux, avec une résolution maximale de ±0,1 mm. |
