MFE

Poignée
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Polypropylène
Photo : MFE
Schéma technique : MFE
Référence Modèle Amm Bmm Cmm Dmm Emm Fmm Gmm Hmm F1N F2N dmm Poids 3D
6382-005 MFE/93,5 Ø6,5 113 93,5±0,5 29 Ø10,2 23 36 6 7 2000 1500 Ø6,5 26
6382-050 MFE/117 Ø6,5 139 117±1 34 Ø10,2 24,5 41 6 9 2000 1500 Ø6,5 41
6382-080 MFE/117 Ø8,5 139 117±1 34 Ø13,0 24,5 41 6 9 2000 1500 Ø8,5 40
6382-090 MFE/132 Ø6,5 156 132±1 37 Ø10,2 27 45 9 7 2500 1750 Ø6,5 56
6382-110 MFE/132 Ø8,5 156 132±1 37 Ø13,0 27 45 7 9 2500 1750 Ø8,5 54
6382-160 MFE/179 Ø8,5 204 179±1 42 Ø13,0 28 50 8 9 2000 1750 Ø8,5 72

Fixation par vis à tête cylindrique.

Découvrez aussi :

MT
Détail
MT
Poignée
Technopolymère
MP
Détail
MP
Poignée
Technopolymère

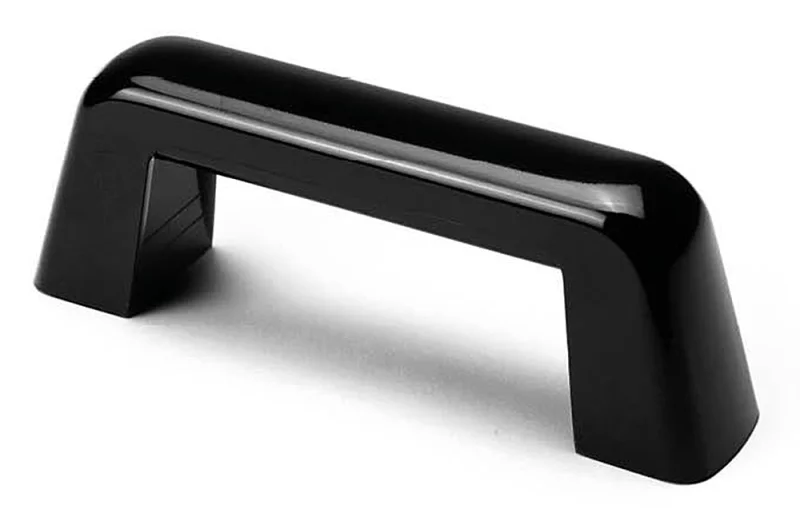

MS
