V3RA/MEP

Volant à trois branches
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère
Acier zingué

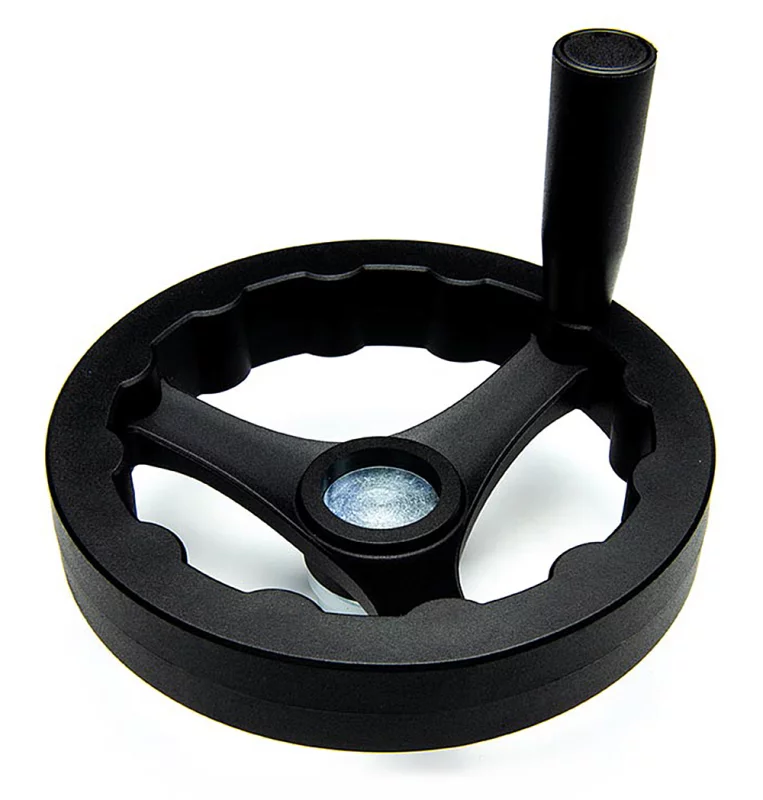

Photo : V3RA/MEP
Schéma technique : V3RA/MEP
Référence Modèle Amm Bmm Cmm Dmm Emm Fmm Gmm Hmm dmm Lmm n Kmm Pmm Poids 3D
6360-005 V3RA/100-MEP 24 15 20 100 12 24 21 46 Ø4 96 M6 18 50 192
6360-010 V3RA/125-MEP 24 17 24 125 12 28 21 51 Ø6 101 M6 20 50 261
6360-015 V3RA/160-MEP 32 20 28 160 15 31 23 61 Ø6 131 M8 30 70 484
6360-020 V3RA/200-MEP 40 24 32 200 15 40 26 74 Ø6 164 M10 35 90 906
6360-025 V3RA/250-MEP 48 26 34 250 17 49 26 83 Ø6 173 M10 35 90 1160
6360-030 V3RA/300-MEP 58 27 36 300 18 53 26 93 Ø6 183 M10 48 90 1645
6360-035 V3RA/375-MEP 58 31 38 375 18 53 26 104 Ø6 194 M10 48 90 2037

Poignée tournante.

Le moyeu affleurant permet tout type d'usinage traversant.

Alesage borgne d'origine pouvant être usiné à la mesure désirée.

Possibilité de fournir, selon la quantité, les volants avec moyeux usinés à vos mesures.

Découvrez aussi :

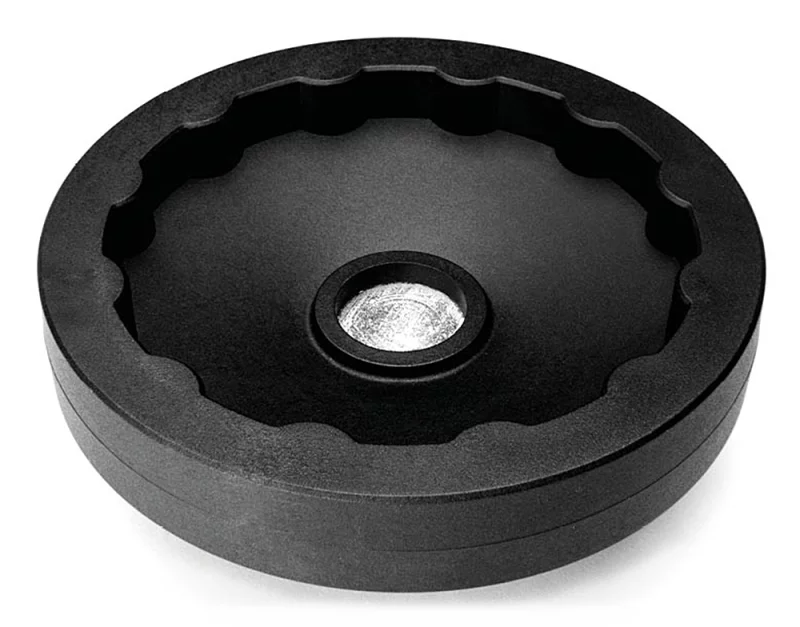

SHA
Détail
SHA
Volant plein
Technopolymère / Acier zingué

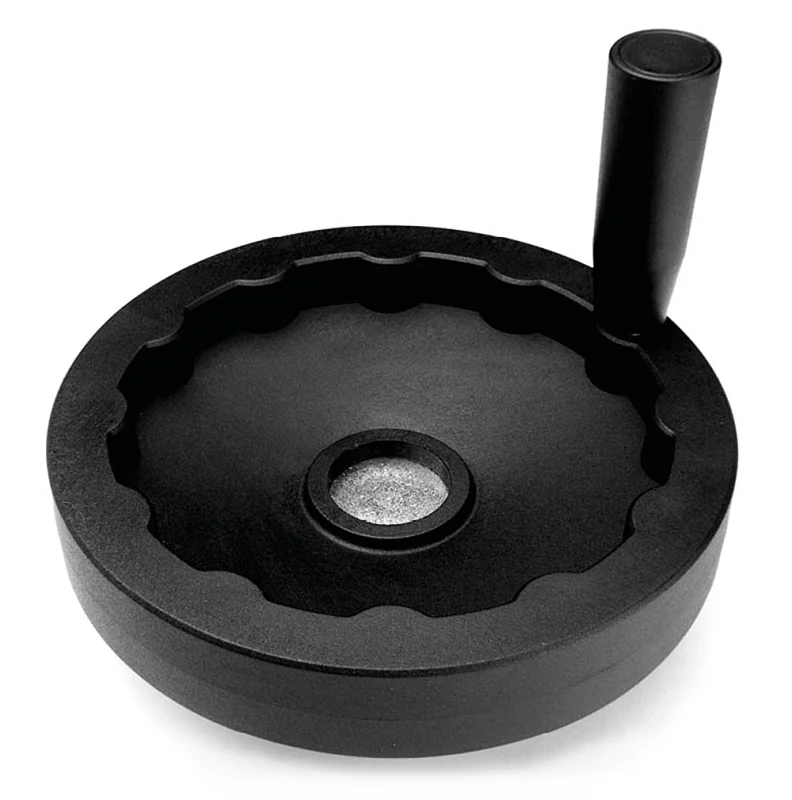

SHA/MEP
Détail
SHA/MEP
Volant plein
Technopolymère

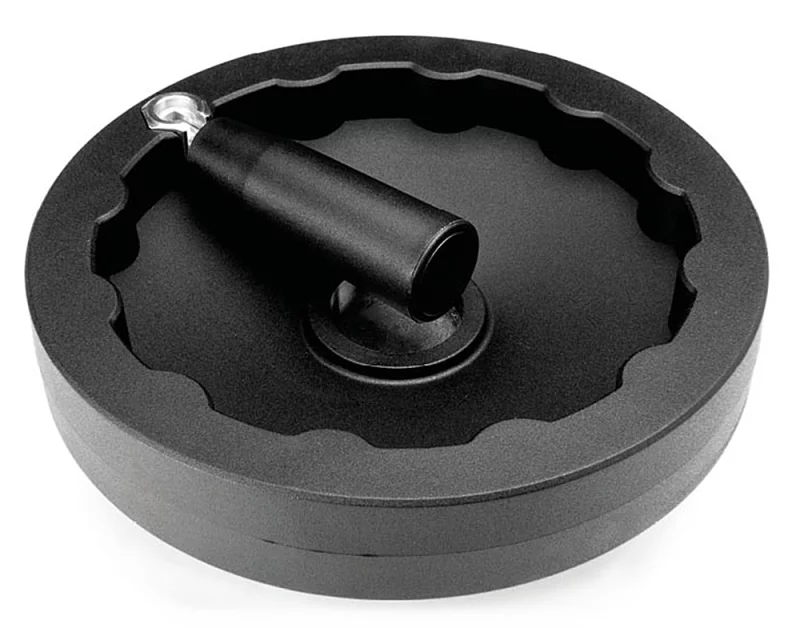

SHA/MRP
Détail
SHA/MRP
Volant plein
Technopolymère / Acier zingué

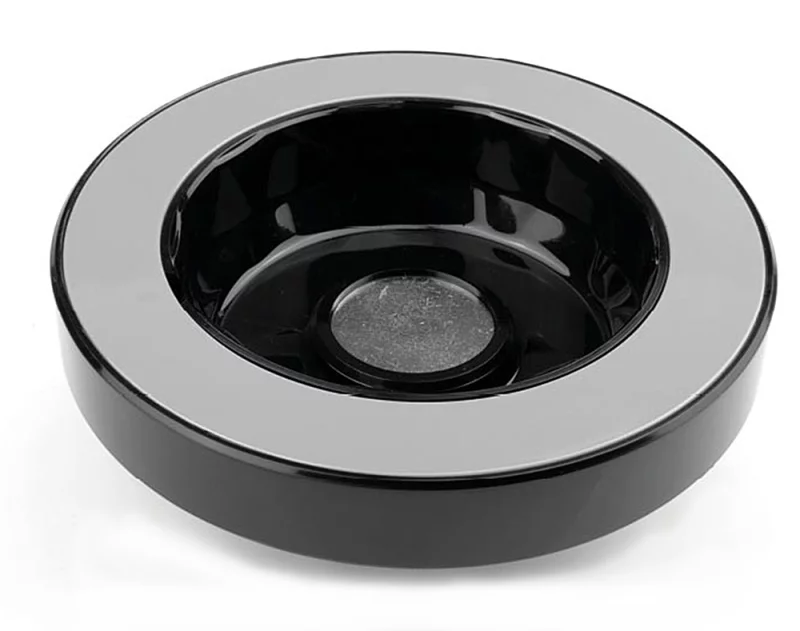

PDA
