VB

Volant à six lobes.
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Duroplast
Laiton

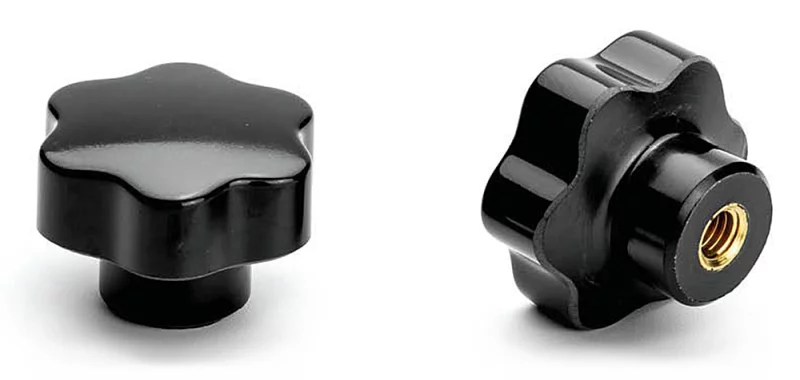

Photo : VB
Schéma technique : VB
Référence Modèle TYPE Amm Bmm Cmm Emm Fmm Gmm D Poids 3D
6113-005 VB/20 M4 PLEIN 20 13 15 9 7 8 M4 5
6113-010 VB/20 M5 PLEIN 20 13 15 9 7 8 M5 5
6113-015 VB/20 M6 PLEIN 20 13 15 9 7 8 M6 5
6113-020 VB/30 M5 PLEIN 30 17 24 9 11 13 M5 14
6113-025 VB/30 M6 PLEIN 30 17 24 9 11 13 M6 15
6113-030 VB/30 M8 PLEIN 30 17 24 15 11 13 M8 17
6113-031 VB/30 Ø8 PLEIN 30 17 24 15 11 13 Ø8 17
6113-035 VB/40 M6 CREUX 40 21 28 13 13 15 M6 26
6113-037 VB/40 M6 PLEIN 40 21 28 13 12 16 M6 35
6113-040 VB/40 M8 CREUX 40 21 28 15 13 15 M8 30
6113-041 VB/40 Ø8 CREUX 40 21 28 - 13 15 Ø8 30
6113-042 VB/40 M8 PLEIN 40 21 28 15 12 16 M8 34
6113-045 VB/40 M10 CREUX 40 21 28 16 13 15 M10 31
6113-047 VB/40 M10 PLEIN 40 21 28 16 12 16 M10 36
6113-050 VB/50 M8 CREUX 50 25 33 15 15 18 M8 48
6113-052 VB/50 M8 PLEIN 50 25 33 15 13 20 M8 54
6113-055 VB/50 M10 CREUX 50 25 33 16 15 18 M10 49
6113-057 VB/50 M10 PLEIN 50 25 33 16 13 20 M10 56
6113-060 VB/50 M12 CREUX 50 25 33 18 15 18 M12 50
6113-062 VB/50 M12 PLEIN 50 25 33 18 13 20 M12 58
6113-065 VB/60 M8 CREUX 60 28 35 15 15 20 M8 67
6113-070 VB/60 M10 CREUX 60 28 35 16 15 20 M10 68
6113-075 VB/60 M12 CREUX 60 28 35 18 15 20 M12 70
6113-077 VB/60 M12 PLEIN 60 28 35 18 15 20 M12 78
6113-080 VB/60 M14 CREUX 60 28 35 20 15 20 M14 75
6113-085 VB/60 M16 CREUX 60 28 35 20 15 20 M16 77
6113-090 VB/70 M10 CREUX 70 32 42 16 21 21 M10 92
6113-095 VB/70 M12 CREUX 70 32 42 18 21 21 M12 95
6113-100 VB/70 M14 CREUX 70 32 42 20 21 21 M14 100
6113-105 VB/70 M16 CREUX 70 32 42 20 21 21 M16 102
6113-110 VB/70 Ø6 CREUX 70 32 42 - 21 21 Ø6 90
6113-115 VB/70 Ø8 CREUX 70 32 42 - 21 21 Ø8 92
6113-120 VB/90 M12 CREUX 90 42 55 18 26 29 M12 202
6113-125 VB/90 M14 CREUX 90 42 55 20 26 29 M14 201
6113-130 VB/90 M16 CREUX 90 42 55 20 26 29 M16 201

Sur demande, selon la quantité, possibilité de couleurs et/ou d'insert acier, laiton ou inox de différentes mesures.

Découvrez aussi :

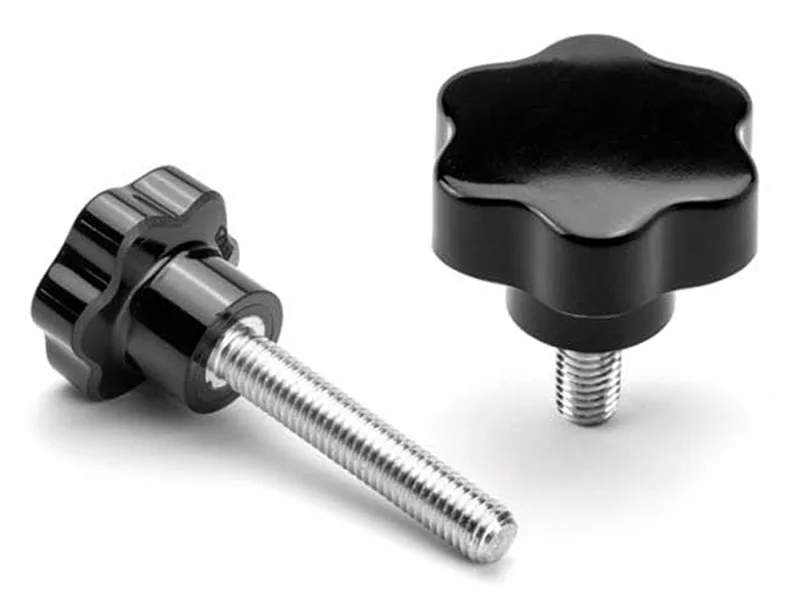

VP
Détail
VP
Volant à six lobes
Duroplast / Acier zingué

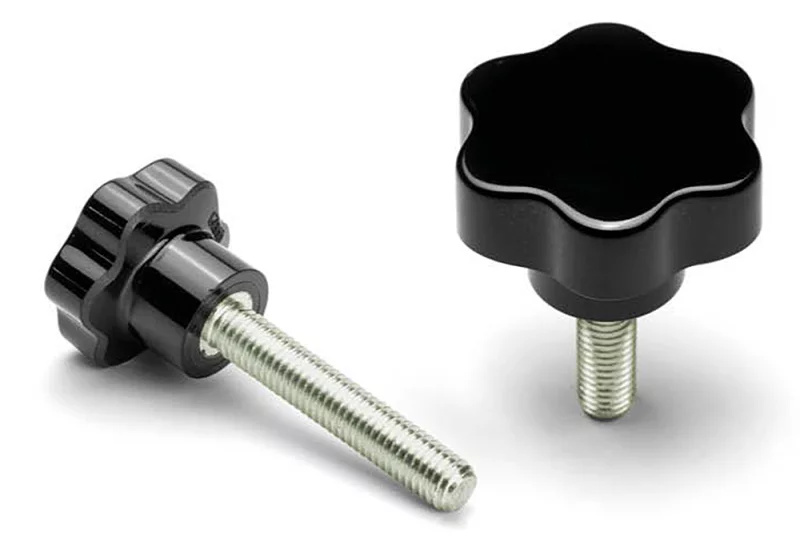

VPX
Détail
VPX
Volant à six lobes
Duroplast /
Inox

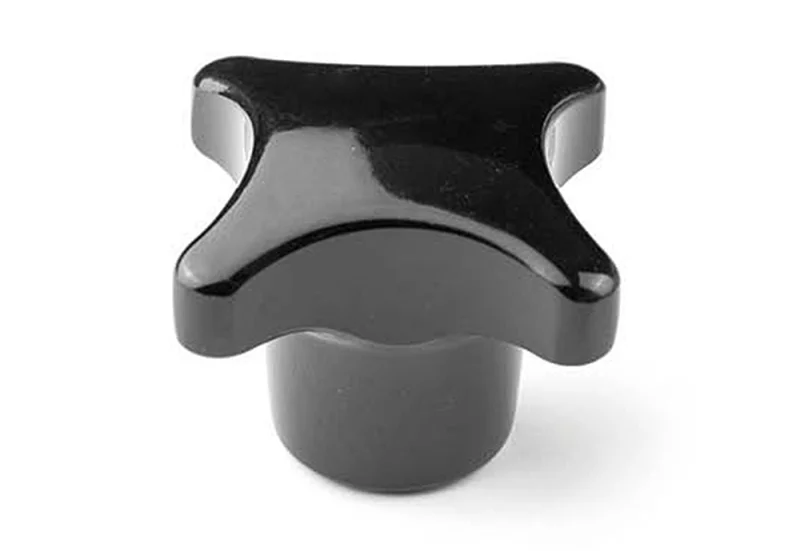

VQB
Détail
VQB
Volant à quatre bras
Duroplast / Acier zingué

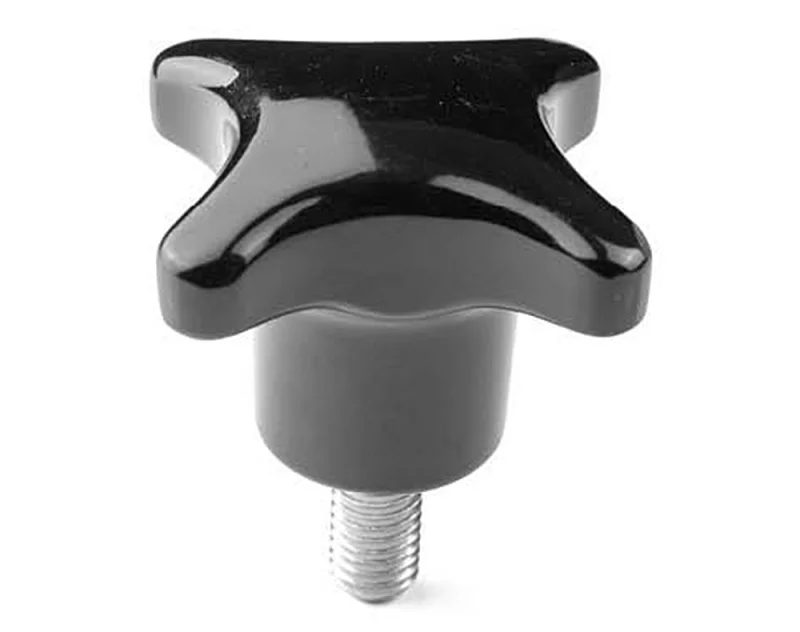

VQP
