VQP

Volant à quatre bras
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Duroplast

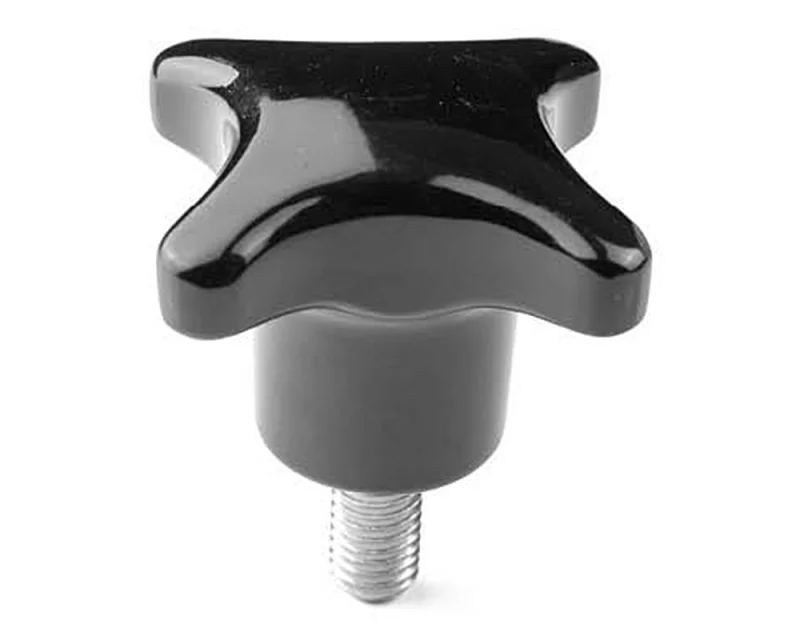

Photo : VQP
Schéma technique : VQP
Référence Modèle Amm Bmm Cmm Fmm Lmm D Poids 3D
7121-005 VQP/25 M5x10 25 12 15 7 10 M5 6,6
7121-010 VQP/25 M5x15 25 12 15 7 15 M5 6,8
7121-015 VQP/25 M5x20 25 12 15 7 20 M5 7,6
7121-030 VQP/25 M6x15 25 12 15 7 15 M6 8,8
7121-050 VQP/32 M6x15 32 15 21 10 15 M6 11,8
7121-055 VQP/32 M6x20 32 15 21 10 20 M6 12,5
7121-060 VQP/32 M6x30 32 15 21 10 30 M6 14,4
7121-075 VQP/32 M8x20 32 15 21 10 20 M8 17,0
7121-090 VQP/40 M8x15 40 19 26 13 15 M8 23,0
7121-095 VQP/40 M8x20 40 19 26 13 20 M8 23,6
7121-100 VQP/40 M8x30 40 19 26 13 30 M8 27,0
7121-135 VQP/50 M8x20 50 23 33 20 20 M8 35,2
7121-140 VQP/50 M8x30 50 23 33 20 30 M8 38,0
7121-150 VQP/50 M10x20 50 23 33 20 20 M10 41,8
7121-155 VQP/50 M10x30 50 23 33 20 30 M10 47,8
7121-160 VQP/50 M10x40 50 23 33 20 40 M10 50,8
7121-170 VQP/63 M10x20 63 27 40 25 20 M10 65,4
7121-190 VQP/63 M12x25 63 27 40 25 25 M12 76,4

Découvrez aussi :

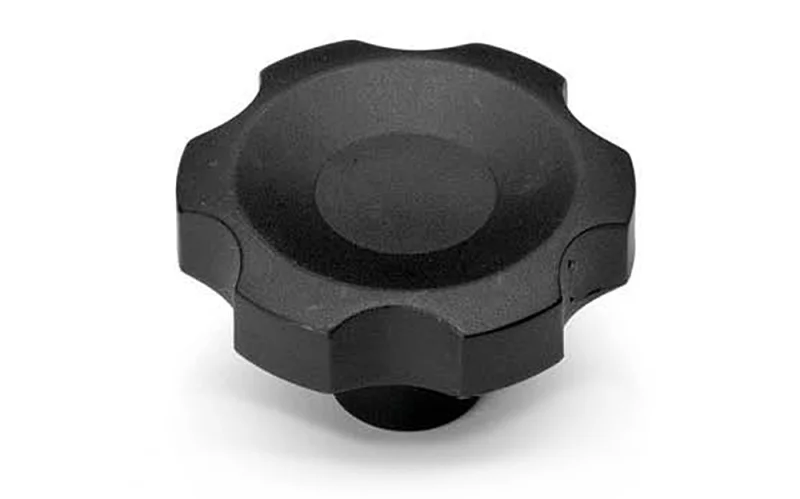

LB
Détail
LB
Volant à six lobes
Technopolymère /
Laiton

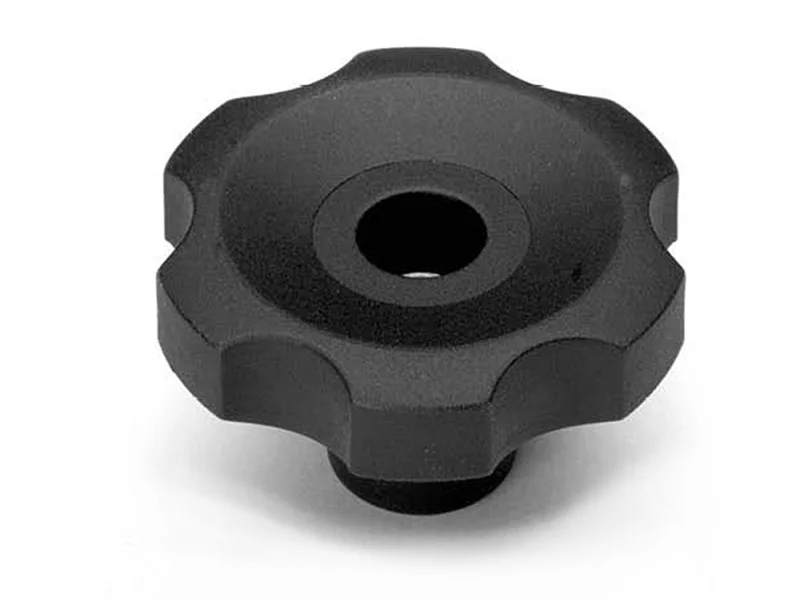

LB/FP
Détail
LB/FP
Volant à six lobes
Technopolymère /
Laiton

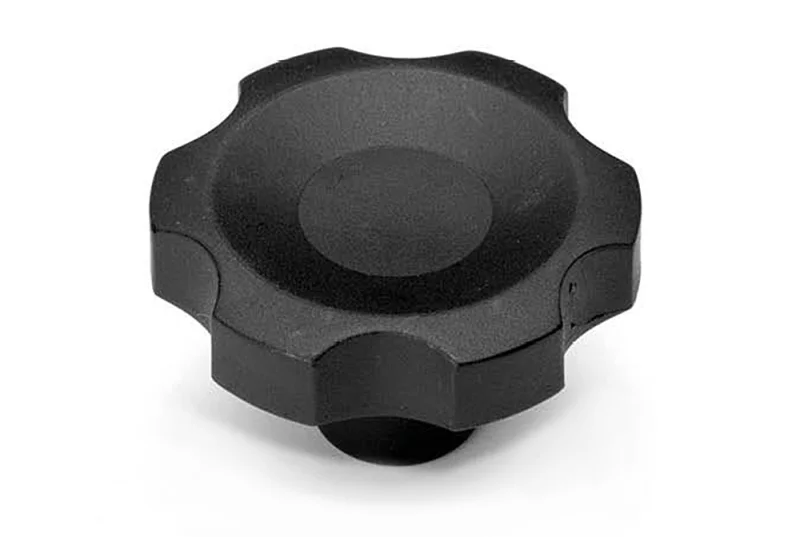

LBX
Détail
LBX
Volant à six lobes
Technopolymère /
Inox

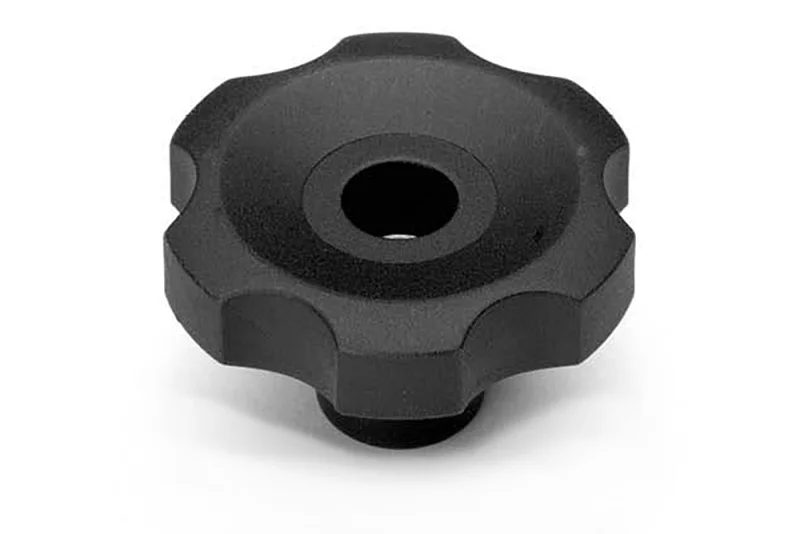

LBX/FP
