VTB

Volant à trois lobes
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère
Laiton

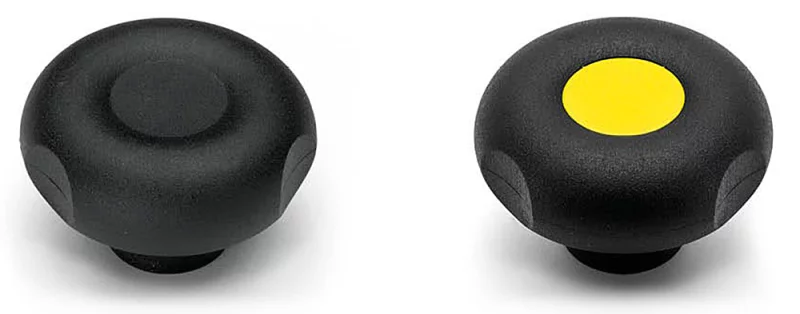

Photo : VTB
Schéma technique : VTB
Référence Modèle Amm Bmm Cmm Emm Fmm Kmm D Poids 3D
6389-005 VTB/20 M4 20 12 18 9 10 8 M4 5
6389-010 VTB/20 M5 20 12 18 9 10 8 M5 5
6389-015 VTB/20 M6 20 12 18 9 10 8 M6 5
6389-020 VTB/30 M5 30 14 22 9 11 11 M5 11
6389-025 VTB/30 M6 30 14 22 9 11 11 M6 11
6389-030 VTB/30 M8 30 14 22 9 11 11 M8 12
6389-035 VTB/40 M6 40 18 28 13 13 15 M6 26
6389-040 VTB/40 M8 40 18 28 13 13 15 M8 26
6389-045 VTB/40 M10 40 18 28 13 13 15 M10 27
6389-050 VTB/50 M8 50 22 33 15 15 20 M8 43
6389-055 VTB/50 M10 50 22 33 16 15 20 M10 44
6389-060 VTB/50 M12 50 22 33 18 15 20 M12 45
6389-070 VTB/60 M10 60 26 39 16 18 25 M10 74
6389-075 VTB/60 M12 60 26 39 18 18 25 M12 75
6389-090 VTB/70 M12 70 30 44 18 21 30 M12 115
6389-095 VTB/70 M14 70 30 44 20 21 30 M14 116
6389-100 VTB/70 M16 70 30 44 20 21 30 M16 117

Sur demande, selon la quantité, possibilité d'insert acier, laiton ou inox de différentes mesures.

A partir du diamètre 30 possibilité de fournir un bouchon de couleur.

Couleurs disponibles :

Noir RAL 9005, Rouge RAL 3000, Bleu RAL 5019, Orange RAL 2004, Gris RAL 7035, Jaune RAL 1021;
