VTB/FP

Volant à trois lobes
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Technopolymère
Laiton
Photo : VTB/FP
Schéma technique : VTB/FP
Référence Modèle Amm Bmm Cmm Emm Fmm Kmm dmm D Poids 3D
6390-005 VTB/20/FP M4 20 12 18 11 10 8 Ø7 M4 5
6390-010 VTB/20/FP M5 20 12 18 11 10 8 Ø7 M5 5
6390-015 VTB/20/FP M6 20 12 18 11 10 8 Ø7 M6 5
6390-020 VTB/30/FP M5 30 14 22 11 11 11 Ø9 M5 12
6390-025 VTB/30/FP M6 30 14 22 11 11 11 Ø9 M6 12
6390-030 VTB/30/FP M8 30 14 22 11 11 11 Ø9 M8 12
6390-035 VTB/40/FP M6 40 18 28 15 13 15 Ø11 M6 25
6390-040 VTB/40/FP M8 40 18 28 15 13 15 Ø11 M8 25
6390-045 VTB/40/FP M10 40 18 28 15 13 15 Ø11 M10 27
6390-050 VTB/50/FP M8 50 22 33 18 15 20 Ø13 M8 40
6390-055 VTB/50/FP M10 50 22 33 18 15 20 Ø13 M10 40
6390-060 VTB/50/FP M12 50 22 33 18 15 20 Ø13 M12 40
6390-070 VTB/60/FP M10 60 26 39 25 18 25 Ø13 M10 75
6390-075 VTB/60/FP M12 60 26 39 25 18 25 Ø13 M12 75
6390-080 VTB/60/FP M14 60 26 39 25 18 25 Ø13 M14 75
6390-090 VTB/70/FP M12 70 30 44 25 21 30 Ø17 M12 103
6390-095 VTB/70/FP M14 70 30 44 25 21 30 Ø17 M14 103
6390-100 VTB/70/FP M16 70 30 44 25 21 30 Ø17 M16 103

Sur demande, selon la quantité, possibilité d'insert acier, laiton ou inox de différentes mesures.

A partir du diamètre 30 possibilité de fournir un bouchon de couleur.

Couleurs disponibles :

Noir RAL 9005, Rouge RAL 3000, Bleu RAL 5019, Orange RAL 2004, Gris RAL 7035, Jaune RAL 1021;

Découvrez aussi :

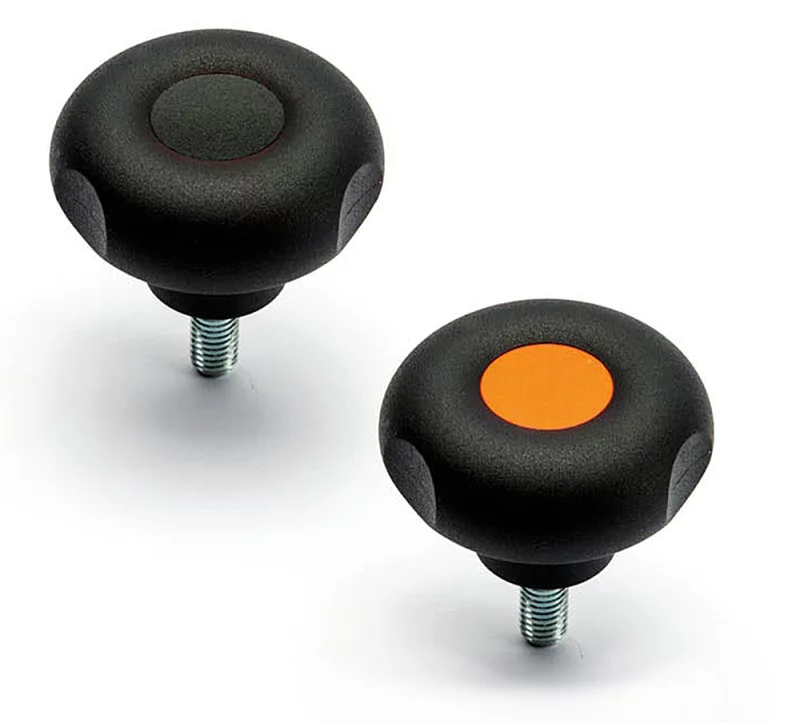

VTP
Détail
VTP
Volant à trois lobes
Technopolymère / Acier zingué

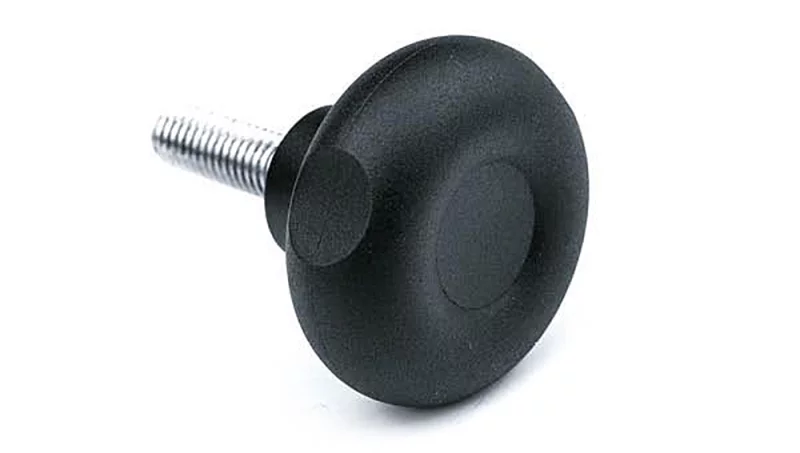

VTPX
Détail
VTPX
Volant à trois lobes
Technopolymère /
Inox
V/40/Q
Détail
V/40/Q
Volant à lobes
Technopolymère

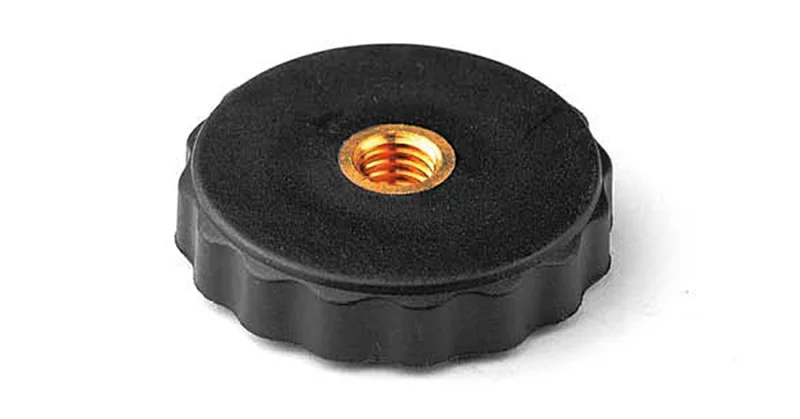

V/40/PS
