3P/P

Volant à trois lobes
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Duroplast
Acier zingué
Photo : 3P/P
Schéma technique : 3P/P
Référence Modèle Amm Bmm Cmm Hmm Lmm Smm H1mm D Poids 3D
6110-005 3P/34/P M6x15 34 17 12 20 15 7 22 M6 14
6110-010 3P/34/P M6x20 34 17 12 20 20 7 22 M6 15
6110-015 3P/34/P M6x25 34 17 12 20 25 7 22 M6 16
6110-020 3P/34/P M6x30 34 17 12 20 30 7 22 M6 17
6110-025 3P/34/P M8x15 34 17 12 20 15 7 22 M8 18
6110-030 3P/34/P M8x20 34 17 12 20 20 7 22 M8 19
6110-035 3P/34/P M8x25 34 17 12 20 25 7 22 M8 20
6110-040 3P/45/P M8x20 45 25 18 27 20 8,5 30 M8 35
6110-045 3P/45/P M8x30 45 25 18 27 30 8,5 30 M8 37
6110-050 3P/45/P M8x40 45 25 18 27 40 8,5 30 M8 41
6110-055 3P/45/P M10x30 45 25 18 27 30 8,5 30 M10 46
6110-060 3P/65/P M8x40 65 30 25 36 40 10 39 M8 65
6110-065 3P/65/P M10x30 65 30 25 36 30 10 39 M10 71
6110-070 3P/85/P M10x15 85 35 30 43 15 12 48 M10 111
6110-080 3P/85/P M12x35 85 35 30 43 35 12 48 M12 130

Sur demande, selon la quantité, possibilité de couleur et/ou de tige filetée acier, laiton ou inox de différentes mesures.

Découvrez aussi :

V3/B
Détail
V3/B
Volant à trois lobes
Technopolymère /
Laiton
V3/B/FP
Détail
V3/B/FP
Volant à trois lobes
Technopolymère /
Laiton

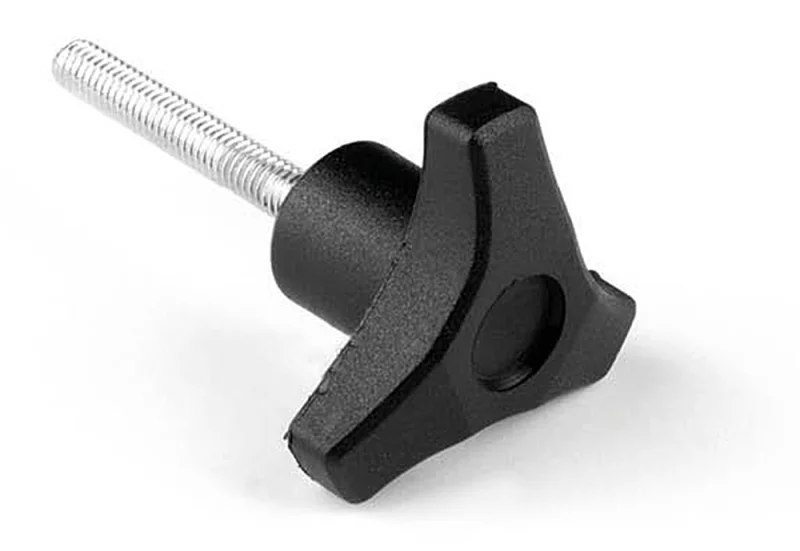

V3/P
Détail
V3/P
Volant à trois lobes
Technopolymère / Acier zingué

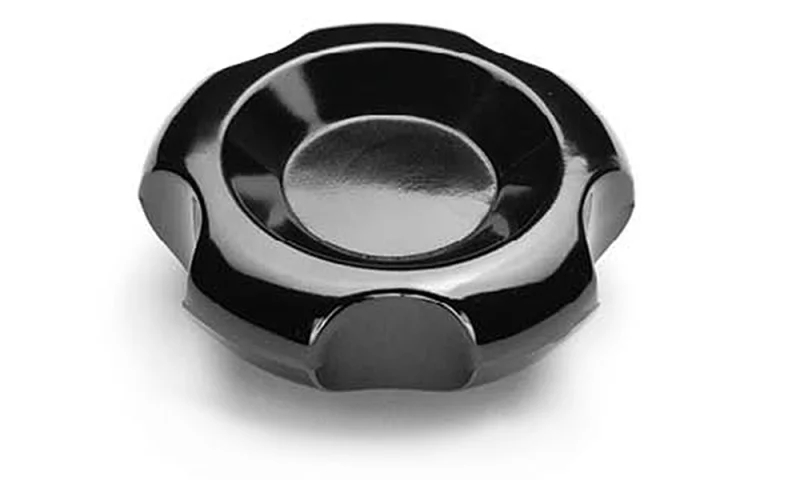

VB/75
