VUP

Volant à cinq lobes
Télécharger le catalogue
Eléments de manœuvre Télécharger la fiche produit Demande de devis
Matières
Duroplast
Acier zingué
Photo : VUP
Schéma technique : VUP
Référence Modèle Amm Bmm Cmm Emm Fmm Lmm D Poids 3D
6121-000 VUP/60 M8x30 60 25 40 24 16 30 M8 68
6121-002 VUP/60 M10x30 60 25 40 24 16 30 M10 78
6121-003 VUP/75 M10x30 75 30 48 28 20 30 M10 138
6121-005 VUP/75 M10x60 75 30 48 28 20 60 M10 151
6121-010 VUP/75 M10x70 75 30 48 28 20 70 M10 155
6121-012 VUP/75 M12x30 75 30 48 28 20 30 M12 147
6121-015 VUP/75 M12x60 75 30 48 28 20 60 M12 160
6121-020 VUP/75 M12x70 75 30 48 28 20 70 M12 172
6121-025 VUP/90 M12x60 90 35 52 32 20 60 M12 224
6121-030 VUP/90 M12x70 90 35 52 32 20 70 M12 230
6121-035 VUP/90 M14x60 90 35 52 32 20 60 M14 278
6121-040 VUP/90 M14x70 90 35 52 32 20 70 M14 284

Sur demande, selon la quantité, possibilité de couleur et/ou d'insert acier, laiton ou inox de différentes mesures.

Découvrez aussi :

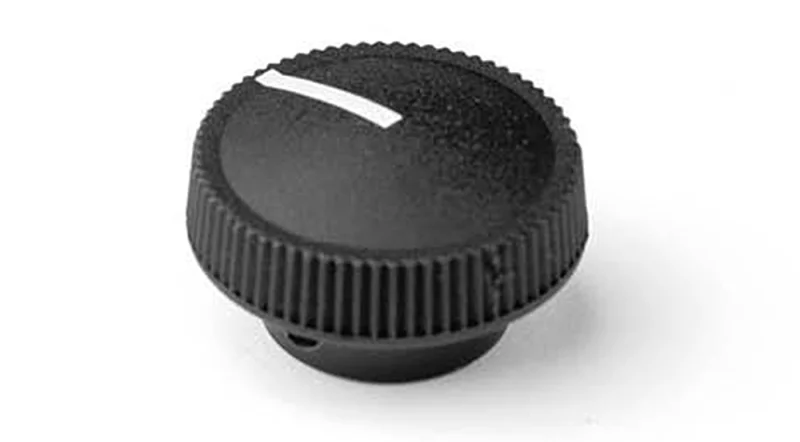

ZBI
Détail
ZBI
Bouton moleté
Technopolymère
VBI
Détail
VBI
Volant à six lobes
Duroplast /
Laiton

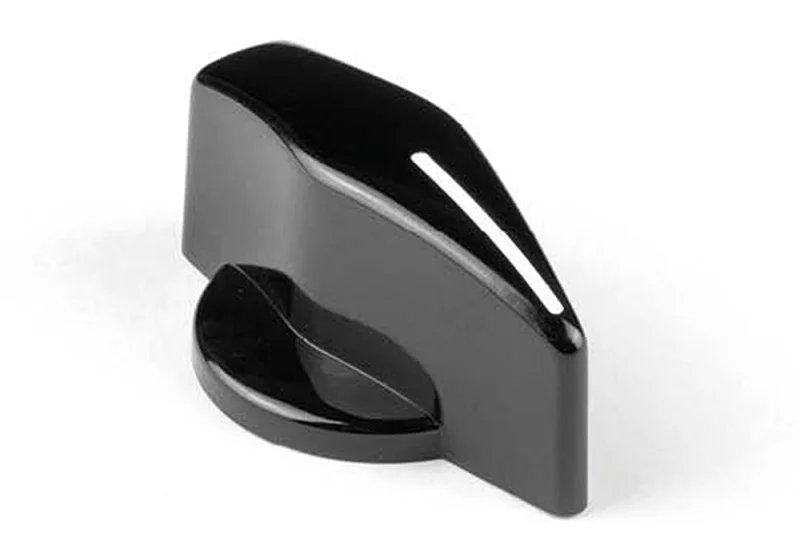

MRI
