Anatomie d'un pied réglable industriel : Quand cost-killing rime avec fiabilité et performances

Un pied réglable industriel, malgré son apparente simplicité, intègre de nombreuses spécificités techniques et mécaniques essentielles. Chaque élément d'un pied, de la tige à la semelle, répond à des exigences bien particulières et influence directement le coût, la fiabilité, l'ergonomie, ainsi que la longévité de l'installation à laquelle il est destiné. Voici une analyse approfondie de ces éléments, pour vous guider vers un choix éclairé et optimal.

Extrémité haute de la tige filetée : une prise en main technique

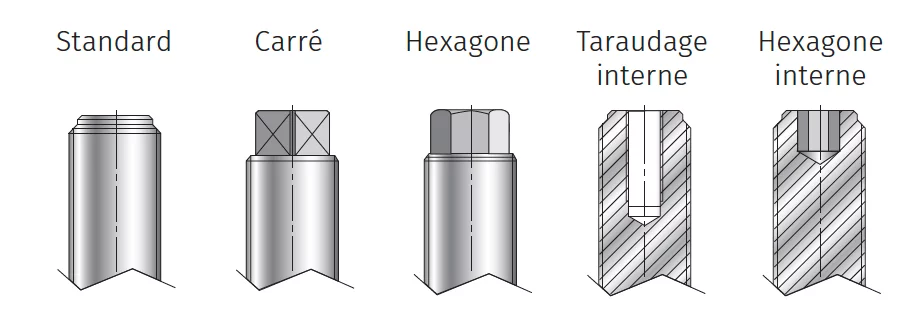

L'extrémité haute de la tige filetée détermine la façon dont le pied peut être ajusté ou manœuvré :



Standard : Aucun outil spécifique nécessaire, adapté aux applications simples où le réglage se fait à la main.



Carré d'entraînement : Offre une prise pour clés à 90°, pratique lorsque l’accès par le bas est limité.



Hexagone extérieur : Permet un serrage puissant grâce à une surface d'appui supérieure au carré.



Taraudage interne : Utilisé pour des fixations spécifiques, par exemple pour les pieds de stabilisation des camions grues afin d'assurer la sécurité lors du transport.



Hexagone interne : Idéal pour ajuster facilement les pieds placés dans des angles difficilement accessibles avec une clé standard (ex : armoires industrielles).


Filetage : l'importance du choix du pas

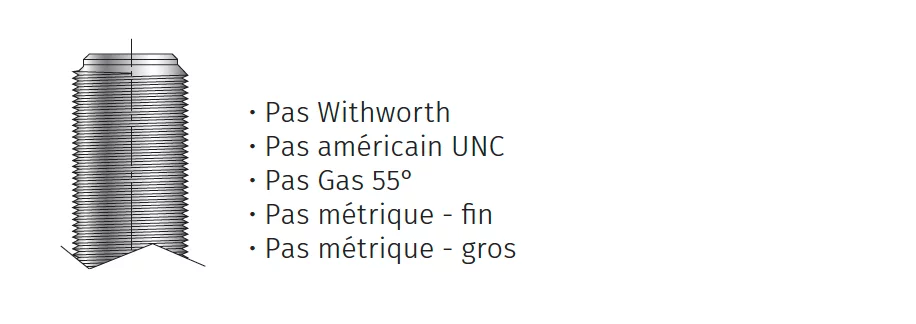

Le choix du filetage impacte directement la précision et la capacité de charge du pied industriel :





Pas métrique gros : Standard européen adapté à la plupart des usages courants.

Pas métrique fin : Favorise un réglage plus précis et une capacité accrue de charge.

Pas américain (UNC) et Gas : Adaptés à des marchés spécifiques (USA, Royaume-Uni, marchés impériaux).


Un filetage précis est essentiel dans les environnements exigeants où la stabilité dimensionnelle et le réglage micrométrique sont des exigeances impérieuses, par exemple en robotique ou dans les machines-outils.

Extrémité basse de la tige filetée : faciliter la manipulation

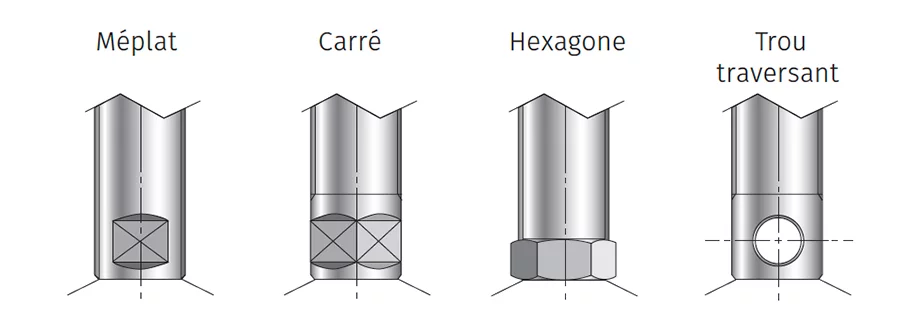

La forme de l’extrémité basse influence grandement la facilité d'installation et d'ajustement :





Méplat : Solution économique avec une reprise d’angle de 180°.

Carré : Ajustement simple à 90° par clé standard.

Hexagone : Facilité de manipulation avec une reprise d’angle tous les 60°, idéale pour des ajustements fréquents mais coûteuse en raison du processus d’usinage.

Trou traversant : Permet l'utilisation d'un levier pour un serrage puissant ou évite les manipulations non autorisées (ex : mobilier urbain, skateparks).

Jonction : stabilité et mobilité contrôlée

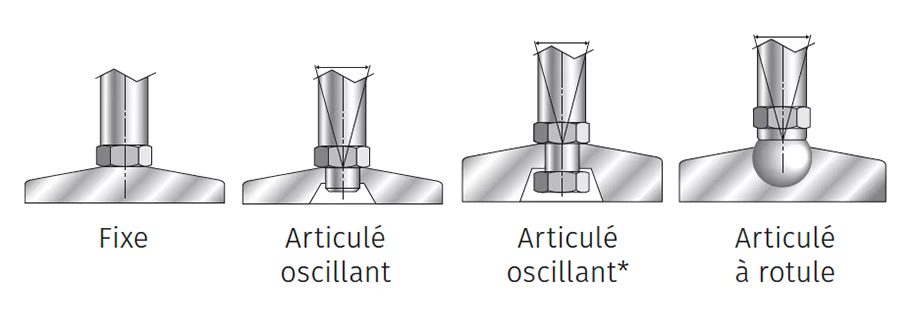

La jonction est le point de rencontre entre la tige filetée et l’embase. Elle définit la mobilité et la sécurité d'utilisation du pied réglable :



Fixe : Aucun mouvement d'inclinaison, stabilité maximale pour les charges lourdes.

Articulée oscillante : Jeu mécanique léger permettant une oscillation réduite pour surfaces légèrement irrégulières.

Articulée oscillante avec écrou* : Mobilité angulaire limitée mais verrouillage sécurisé grâce à un contre-écrou (évite tout arrachement en cas de levage de la structure).

Articulée à rotule : Le pied à rotule offre l’inclinaison angulaire la plus prononcée pouvant atteindre 30°, idéal pour les sols imparfaitement plats ou pour les équipements soumis à des vibrations importantes.





Embase : répartir efficacement la charge

L’embase assure la transmission harmonieuse des charges vers le sol. Elle garantit à la fois stabilité, sécurité, et durabilité. Le choix des matériaux et des caractéristiques techniques de l’embase dépend directement de l'environnement, des contraintes mécaniques et chimiques auxquelles l'application sera soumise.

Voici un détail précis des matériaux utilisés pour les embases de pied en acier, pied réglable inox et pied hygiénique ainsi que leurs domaines d'application spécifiques :

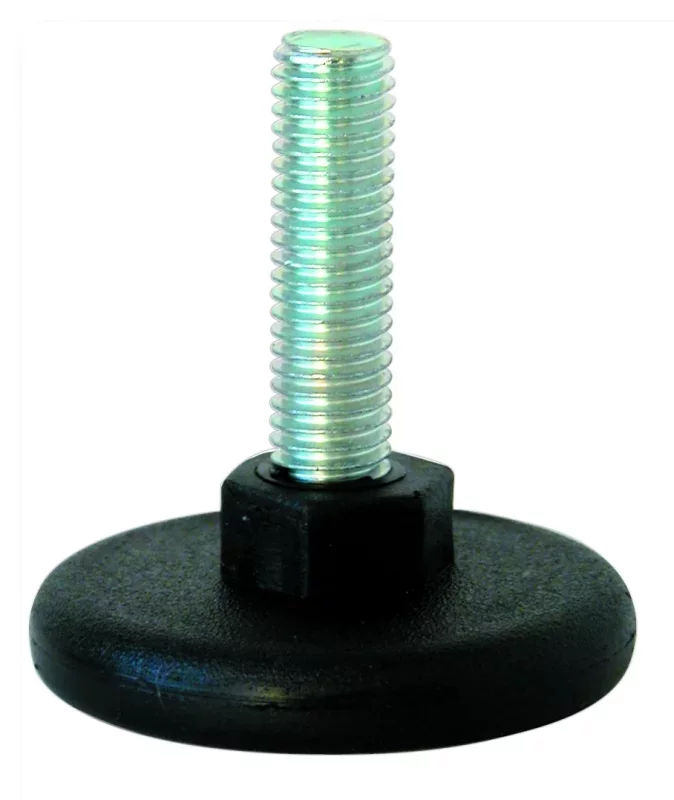

Embase en Polyamide renforcé (PA)

Le polyamide renforcé est un matériau technique courant, apprécié pour sa polyvalence, sa légèreté et son rapport qualité/prix optimal :

Résistance mécanique élevée : supporte efficacement des charges légères à modérées.



Excellente résistance aux agents chimiques : idéal dans des environnements avec présence modérée de produits chimiques.



Inflammabilité : Classé 94 HB, répondant aux exigences de sécurité.



Températures d’utilisation :

• À l’air : de -5°C à +120°C
• Dans l’eau chaude : jusqu'à +100°C



Couleur standard : noire (personnalisable sur demande)

Applications typiques :

• Mobilier industriel
• Structures modulaires légères
• Machines légères et convoyeurs de petite taille
• Mobilier industriel courant

Embase en Caoutchouc NBR (40°-90° shore)

Le caoutchouc NBR offre des propriétés mécaniques et de résistance, idéales pour des applications industrielles générales nécessitant de l'adhérence et une réduction du bruit :

Excellente adhérence sur sols industriels lisses ou humides.

Résistance mécanique élevée, adaptée aux sollicitations répétées.

Inflammabilité 94 HB, répond aux critères de sécurité industrielle.

Températures d’utilisation :

• À l’air : de -40°C à +80°C
• Dans l’eau chaude : jusqu'à +80°C



Couleur standard : noire

Applications typiques :

• Ateliers silencieux
• Structures modulaires légères
• Machines légères et convoyeurs de petite taille

Embase en Caoutchouc NBR (70° shore)

Les embases en caoutchouc NBR sont largement utilisées pour leur adhérence, et leur capacité à réduire le bruit mais aussi et surtout, pour leur efficacité antivibratoire :

Excellente absorption des vibrations : augmente la durée de vie des installations sensibles aux vibrations.

Bonne résistance aux huiles et hydrocarbures : convient parfaitement aux ateliers et environnements industriels standards.

Inflammabilité 94 HB, répond aux critères de sécurité industrielle.

Température d'utilisation :

• À l’air : de -40°C à +120°C
• Dans l'eau chaude : jusqu’à +80°C

Couleur standard : noire (autres couleurs possibles sur demande)

Applications typiques :

• Ateliers silencieux
• Convoyeurs à forte vibrations
• machines industrielles à forte vibrations

Embase en Acier C40 (Tôle emboutie)

Cette variante d’embase offre un rapport coût-performance exceptionnel, très prisée pour les installations moyennes à lourdes ne nécessitant pas de résistance particulière à la corrosion :

Résistance élevée à la déformation : convient particulièrement aux installations dynamiques, convoyeurs, et équipements de production.



Températures d’utilisation :

• À l’air : de -40°C à +180°C
• Dans l’eau chaude : jusqu’à +120°C



Applications typiques :

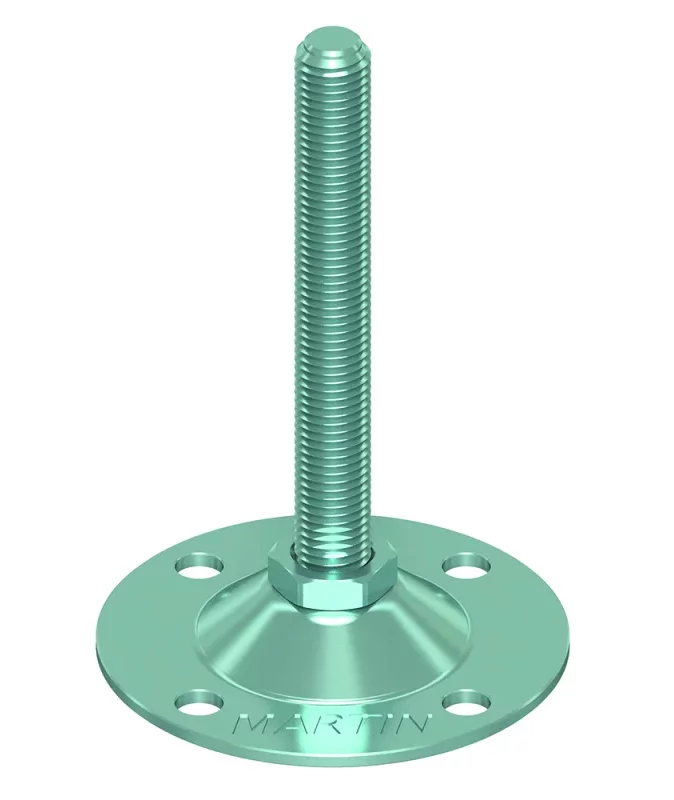

• Pied réglable charge lourde
• Convoyeurs industriels
• Machines de production automatisées
• Postes de travail ergonomiques


Embase en Acier C40 (Massif)

Destinée aux charges lourdes et aux contraintes mécaniques extrêmes, l'embase en acier massif est incontournable pour les équipements les plus exigeants en environnement sec ou peu corrosif :

Résistance mécanique maximale : parfaitement adaptée aux contraintes dynamiques, aux chocs répétitifs et aux applications nécessitant une robustesse absolue.

Haute stabilité dimensionnelle : permet d’assurer une précision optimale et une stabilité durable.



Températures d’utilisation :

• À l’air : de -40°C à +180°C
• Dans l’eau chaude : jusqu’à +120°C




Applications typiques :

• Machines-outils lourdes
• Équipements robotiques à forte inertie
• convoyeur industriel lourd

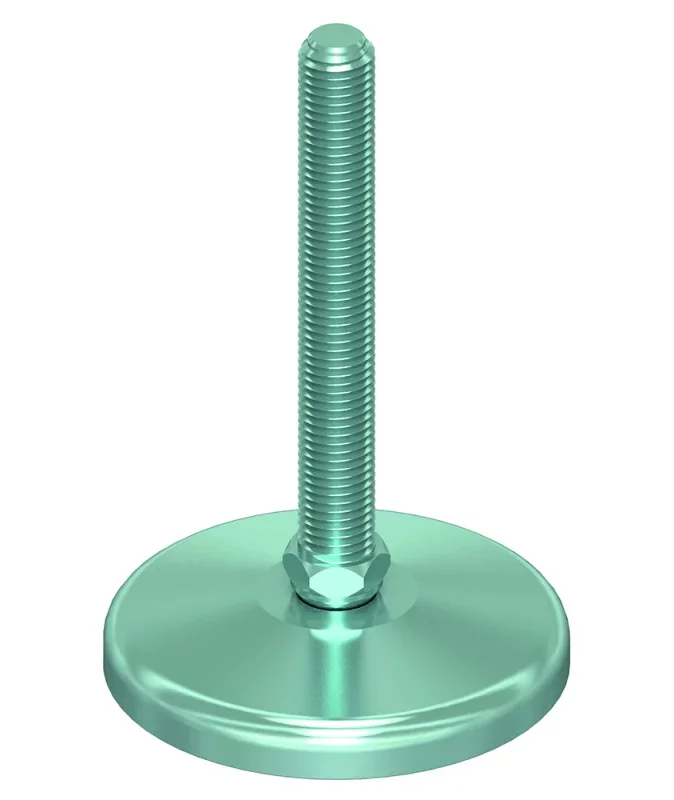

• pied de machine industrielle
• Machines de presse
• Installations soumises à des vibrations importantes

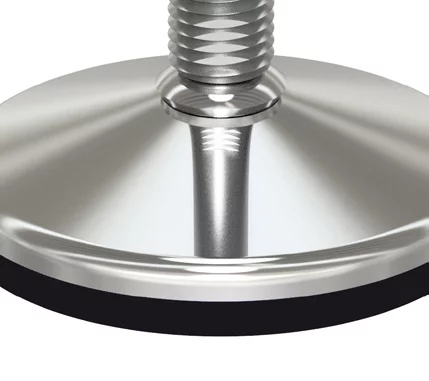

Embase en Acier Inoxydable (AISI 304 ou 316)

L’inox austénitique constitue un choix privilégié pour les environnements à fortes contraintes chimiques, hygiéniques ou corrosives :

Résistance élevée aux agents chimiques et à l’oxydation, pour une excellente durabilité.

Faible perméabilité magnétique, adaptée à certaines applications électroniques sensibles.

Températures d'utilisation étendues :

• À l’air : de -70°C à +120°C
• Dans l'eau chaude : jusqu'à +120°C



Applications typiques :

• Agroalimentaire : résiste aux cycles de nettoyage intensifs avec agents alcalins ou acides.
• Pharmaceutique : indispensable dans les zones de production stériles soumises à des normes strictes d'hygiène.
• Chimie : adapté à l'exposition à des agents chimiques corrosifs, acides ou basiques.
• Environnements marins et humides : résiste à l'humidité, aux embruns salins et à l'oxydation, idéal pour les équipements installés en extérieur et milieux côtiers.

Semelle : la touche finale pour une application parfaite

La semelle constitue l'interface directe avec le sol, avec un rôle déterminant dans le confort d’utilisation, la sécurité et la longévité de l’installation :

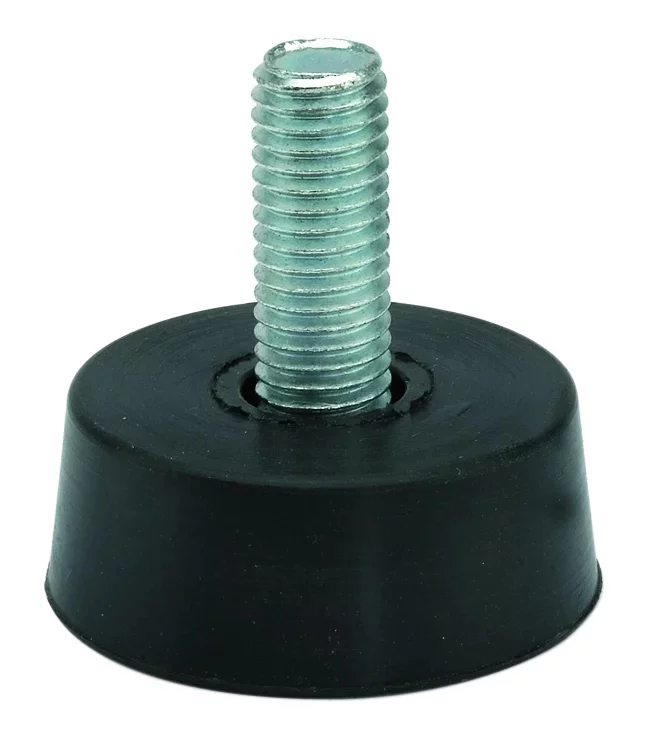

Caoutchouc NBR (40°-90° shore)

Semelle fine : Antidérapante et antibruit, destinée aux charges légères à moyennes, adaptée aux environnements de bureau, ateliers silencieux, manutention, pied de profilé, convoyeurs, etc …

Semelles vulcanisées : imperdables, idéales pour des installations mobiles ou temporaires, comme les scènes fréquemment montés et démontés, et les machines de parachèvement et fin de ligne.

Semelle épaisse antivibratoire : Solutions pour pied anti-vibrations, et supports antivibratoires inox, particulièrement recommandées pour absorber les vibrations des machines à forte sollicitation dynamiques (ex : lignes de production mobiles, machines de parachèvement, etc..).

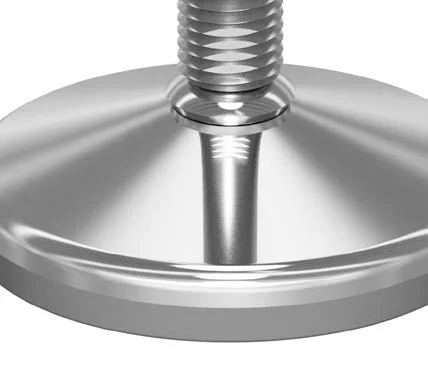

EPDM gris (anti-trace)

Anti-traces et très résistantes aux nettoyages intensifs, pour des environnements sensibles (laboratoires, salles blanches).



EPDM bleu (chromatiquement détectable)

Hygiénique, répond aux exigences de sécurité et de propreté strictes en agroalimentaire. Facilement détectable lors des contrôles qualité en agroalimentaire ou pharmaceutique.



Le choix du pied, une expertise industrielle stratégique signée APAAX

Loin d'être un simple accessoire, le pied réglable industriel est un élément stratégique de l'installation finale. Sa sélection doit être rigoureusement pensée, tant au regard des critères techniques et mécaniques que des contraintes environnementales spécifiques.



En considérant chaque élément détaillé par APAAX dans cet article, vous optimisez non seulement la sécurité et la stabilité, mais également les les coûts, les performances globales et la durabilité de vos équipements.

N’hésitez pas à nous contacter, parce que chaque détail compte dans la quête de la perfection industrielle.
