Pied réglable pour profilé aluminium, machines et convoyeurs légers – tige acier avec embases plastique et caoutchouc

Un rapport coût /performances imbatable pour optimiser les structures modulaires industrielles

Nos pieds réglables en acier avec embases plastique et caoutchouc sont particulièrement appréciés pour la conception des structures les plus largement répandues dans l'industrie comme les structures modulaires et les châssis mécano-montés en profilé aluminium. Ils offrent une solution économique et performante pour toute application industrielle visant des capacités de charges légères à moyennes.

Les pieds en acier pour profilé avec embases plastique et caoutchouc se distinguent par leur polyvalence et leurs propriétés mécaniques adaptées aux convoyeurs à rouleaux ou à bandes, mobiliers industriels, postes de travail et machines légères.



Pourquoi choisir des pieds pour profilé aluminium en acier ?

Dans le domaine de la conception industrielle, le choix des composants structurels impacte directement la sécurité, la stabilité et l'efficacité des équipements.
Les pieds pour profilé offrent une réponse technique efficace pour la mise à niveau et l’optimisation des systèmes industriels comme les convoyeurs légers, les machines légères ou les structures modulaires en profilé aluminium. Leur polyvalence permet de s'adapter facilement aux besoins spécifiques de nombreuses applications industrielles.


Principaux avantages techniques des pieds pour profilé :

• Réglage précis : grâce aux différentes options de tiges filetées, comme les carrés d'entraînement ou les hexagones internes, permettant une reprise d'angle facilitée pour ajuster précisément la hauteur, même dans les espaces réduits ou difficilement accessibles.
• Stabilité et résistance mécanique : adaptés aux contraintes de charges dynamiques, particulièrement pour les convoyeurs légers ou les structures de machines automatisées. Certains modèles sont disponibles avec trous de fixation dont l’entraxe permet le passage des perforateurs pour un ancrage solide au sol.
• Compatibilité étendue : conçus pour les structures modulaires, ces pieds assurent une compatibilité maximale avec diverses configurations industrielles, châssis et bâtis en profilé aluminium, mobilier industriel, machines légères, convoyeurs légers.
• Facilité de montage : rapidité d'installation et de réglage grâce à leur conception modulaire et leur compatibilité directe avec les structures largement répandues dans l'industrie comme les profilés en aluminium standardisés type Norcan®.

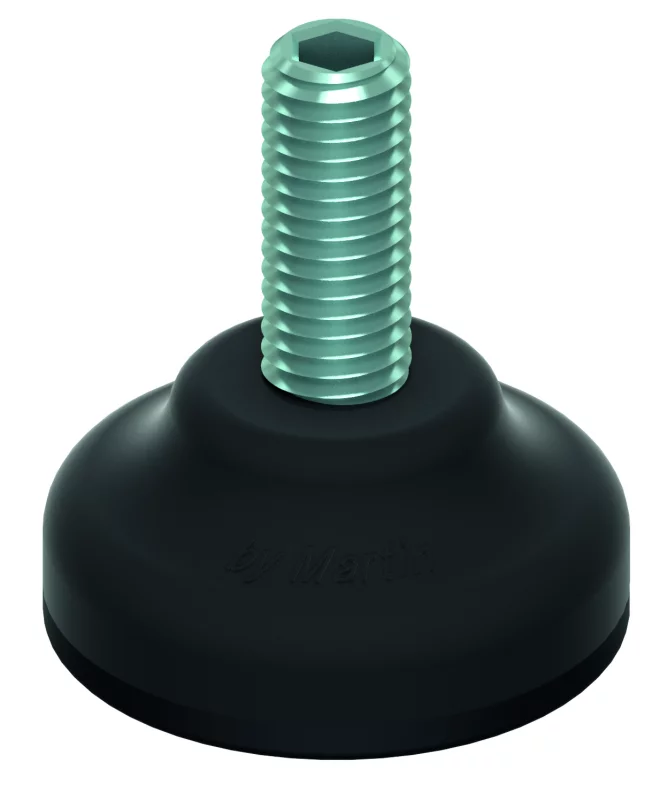

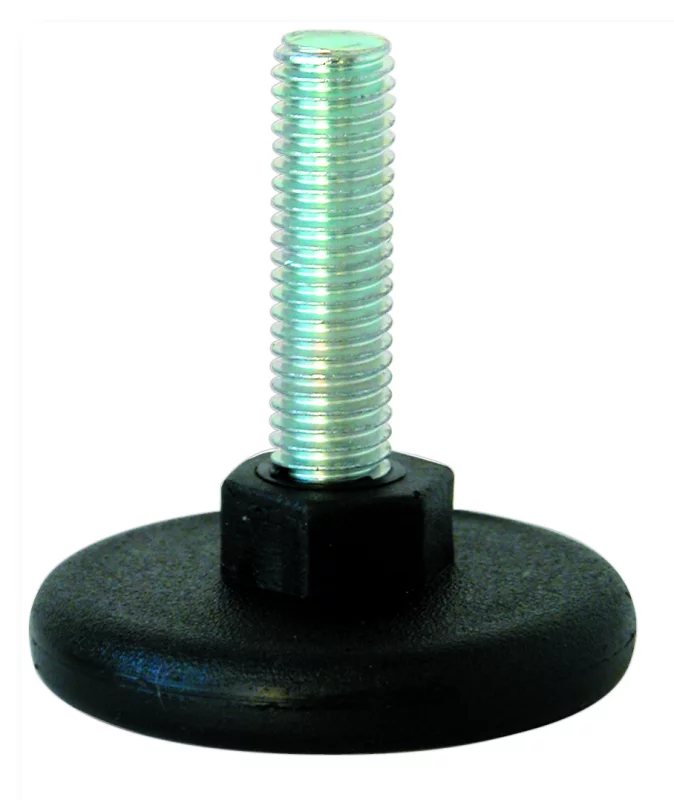

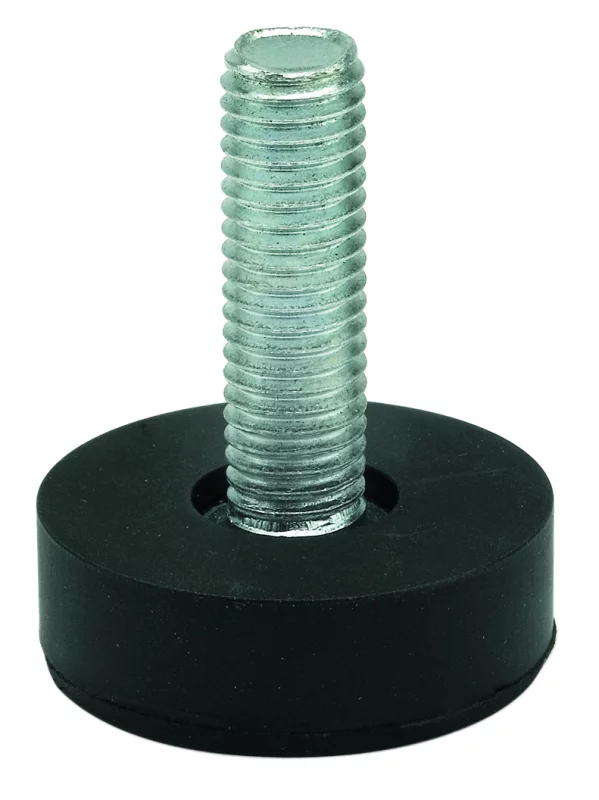

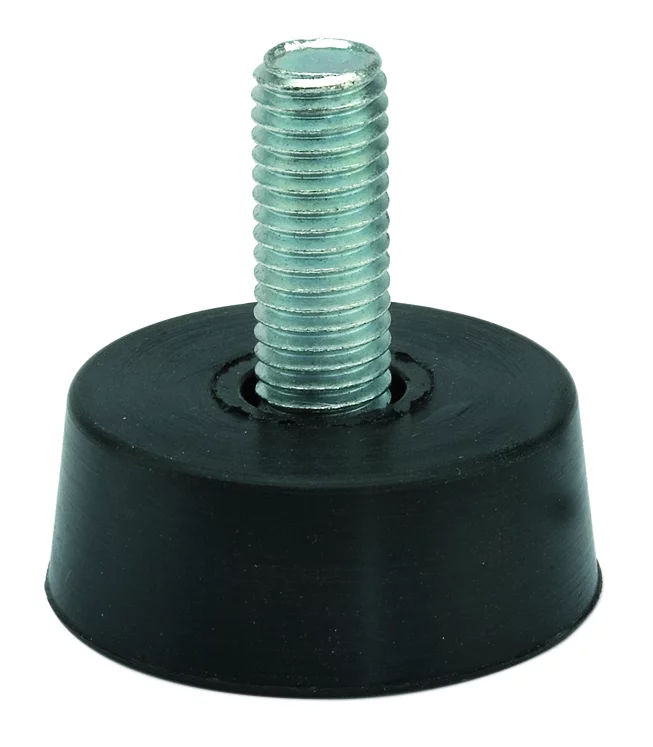

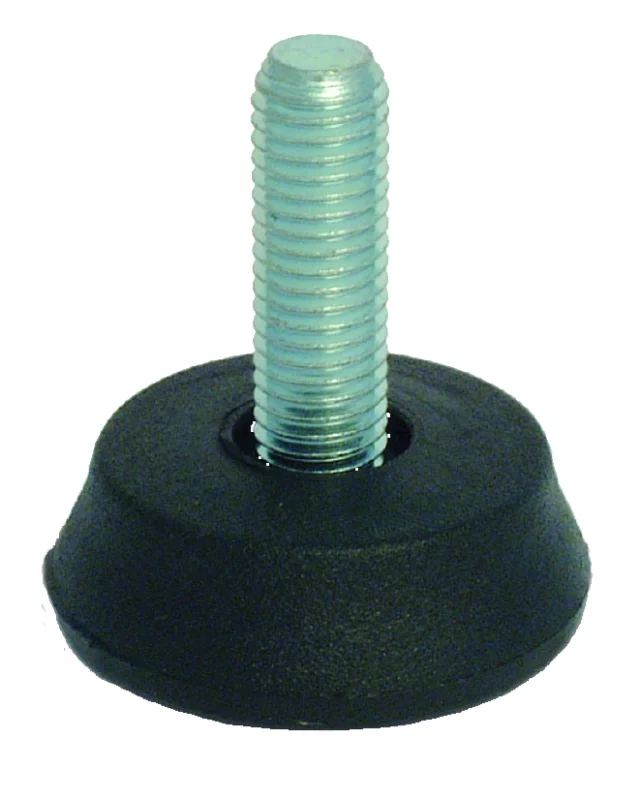

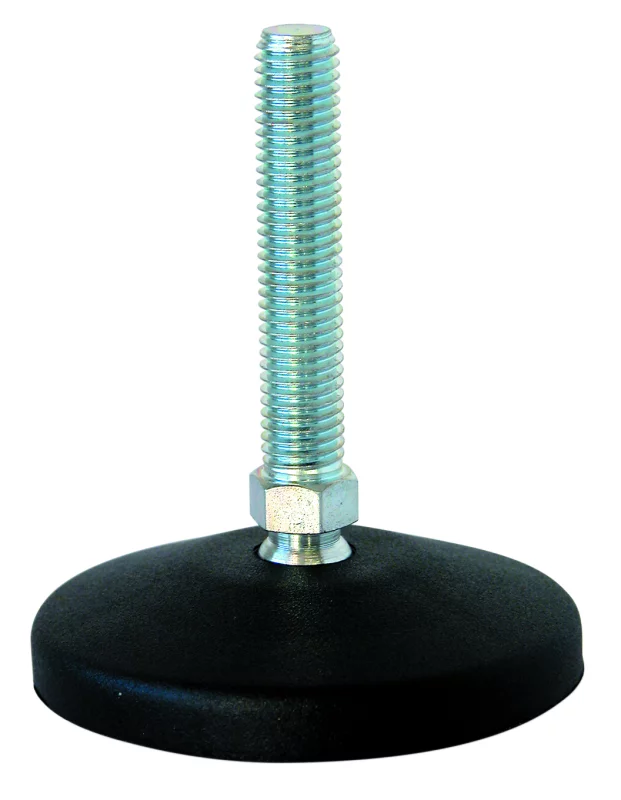

Pied acier pour profilé : caractéristiques des embases plastique et caoutchouc

Les modèles de pied pour profilé avec embases en plastique et caoutchouc sont prisés par les bureaux d’études en phase de conception et de sélection des composants pour leurs nombreux avantages, dont, la polyvalence, la compatibilité structurelle et environnementale, et la possibilité d’une adaptation sur-mesure :

Résistance et absorption des chocs

• Le caoutchouc garantit une adhérence optimale et évite tout risque de décollement sous contrainte mécanique.
• Réduction des vibrations et des nuisances sonores, particulièrement bénéfique pour les convoyeurs et les machines légères.
• Absorption des chocs lors des phases de manutention et d’exploitation.



Stabilité et adaptabilité aux charges

• Capacité de charge proportionnée à l'application : supports adaptés aux charges légères à moyennes.
• Compatibilité avec les structures en profilés aluminium et modulaires, essentielles pour le mobilier industriel et les systèmes de production automatisés.



Compatibilité avec divers environnements

• Utilisation possible en milieu humide ou poussiéreux, grâce aux propriétés antidérapantes du caoutchouc.
• Matériaux résistants aux agents chimiques légers, souvent rencontrés dans les processus de fabrication et d'assemblage.



Solutions sur-mesure : Le spécial, notre spécialité !

Nos gammes standards peuvent être complétées ou adaptées grâce à des solutions sur-mesure spécifiquement développées pour répondre à vos problématiques industrielles particulières :

• Problématiques spécifiques : adaptations dimensionnelles, solutions anti-arrachement, fixation renforcée.
• Choix des matières : options de matériaux adaptés pour résister à des agents chimiques spécifiques, projections de copeaux chauds.
• Montage et réglages : solutions spéciales de réglage rapide sans outil pour faciliter la mise à niveau précise, même dans des espaces réduits.
• Dimensions spéciales : ajustements sur mesure des dimensions des pieds selon les besoins du projet (hauteur, diamètre, filetages spéciaux).
• Identification visuelle : possibilité de personnaliser les couleurs ou d'intégrer des marquages pour une identification rapide et claire des composants.



Applications industrielles des pieds pour profilés

Pieds pour convoyeurs légers, systèmes automatisés et machines légères

Les pieds pour convoyeurs en profilé aluminium sont spécifiquement utilisés dans les lignes de production et les systèmes de manutention automatisés. Ils sont particulièrement appréciés pour :



• Assurer la stabilité des équipements en mouvement.
• Minimiser les vibrations liées aux déplacements répétitifs de charges sur tapis roulants.
• Préserver l’intégrité mécanique des lignes de production, notamment dans l’industrie agroalimentaire et logistique.



Exemple : Un convoyeur de tri automatique dans un centre de distribution peut être équipé de pieds à embase plastique afin de réduire le bruit et les vibrations générées par le mouvement rapide des colis, tout en facilitant les ajustements de hauteur.



Pieds pour structures modulaires industrielles et stations de travail

Les structures modulaires en profilé aluminium, telles que les stations de travail évolutives, bénéficient des pieds pour profilés grâce à leur adaptabilité rapide aux changements de configuration de production.

• Facilité d’installation et de réglage sur des structures évolutives.
• Ajustement rapide, sans usure des points d’appui
• Protection des sols contre les dégradations causées par le poids ou les vibrations des équipements.
• Amélioration de la longévité des châssis aluminium en réduisant les contraintes mécaniques.
• Résistance aux efforts de déplacement fréquents sans perte des embases grâce à la vulcanisation des semelles caoutchouc.



Adaptation aux structures profilés en aluminium

Ces pieds sont particulièrement adaptés pour les structures modulaires nécessitant une flexibilité de réglage :

• Permettent une correction précise et rapide des niveaux pour assurer une parfaite planéité des équipements.
• Offrent une forte capacité de charge tout en restant légers et économiques, optimisant ainsi les coûts globaux des projets industriels.





Les conseils APAAX pour sélectionner le meilleur pied selon votre application

• Pour un convoyeur en mouvement rapide : privilégier des embases en caoutchouc haute densité absorbant mieux les vibrations.
• Pour une machine légère en atelier : opter pour une semelle plastique résistante qui évite l’usure prématurée du sol.
• Pour un châssis aluminium : utiliser des pieds à rotule intégrée, permettant une meilleure adaptation aux sols imparfaitement plats (auto-alignement sur le sol).


Une question subsiste ? Contactez-nous, nous nous ferons un plaisir d'y répondre.



Critères techniques à évaluer



• Matière du revêtement : caoutchouc (haute résistance) ou plastique standard (coût optimisé).
• Charge admissible : choisir une embase en fonction du poids de l’équipement et des contraintes de charge dynamique.
• Fixation et réglage : s’assurer que le modèle choisi propose un réglage précis pour éviter tout déséquilibre structurel. Un réglage en hauteur, mais aussi angulaire. Les pieds à rotule sont dans ce cas une solution flexible à privilégier.
• Type de filetage : privilégiez un filetage au pas fin pour des réglages précis sur des installations critiques.



Erreurs courantes à éviter

• Sous-estimer les contraintes mécaniques : un mauvais dimensionnement des embases peut entraîner une usure prématurée ou des problèmes de stabilité.
• Surestimer les contraintes mécaniques : à l’inverse, le surdimensionnement des embases entraine un surcout évitable.
• Négliger l’effet des vibrations : les vibrations excessives non contrôlées peuvent affecter la précision et la durabilité des équipements.


Nos autres catégories de pied en acier réglable :

Les embases tôle acier sont particulièrement adaptées pour une application de pied réglable charge lourde.
Les embases acier massif sont également tout indiquées pour des applications lourdes, on le retrouves notamment comme pied de machine industrielle lourde.
Les embases et vis précision sont plébiscitées comme pied de machine, pour leur usage dans la robotique ou les machines-outils, là ou la précision prévaut.
Les embases antivibratoires acier sont, comme leur nom le laisse à penser, conçus pour les applications de pied anti vibration.
