Pieds antivibratoires en acier : solutions robustes pour isoler vos machines industrielles

Les pieds antivibratoires en acier sont des dispositifs de support conçus pour absorber les vibrations et chocs générés par les machines industrielles. En isolant la machine du sol, ils réduisent la transmission des vibrations, limitent les nuisances sonores et empêchent les déplacements indésirables de l’équipement​. Ce type de support, composé d’une embase acier avec semelle en caoutchouc, offre un niveau de stabilité et de dissipation des vibrations indispensable pour protéger à la fois la machine et son environnement de travail.



La gamme "pied réglable" de Apaax propose une large sélection de pieds antivibratoires en acier, couvrant tous les besoins – des petites machines de quelques dizaines de kilos jusqu’aux machines lourdes de plusieurs tonnes​. La gamme comporte une grande variété de modèles qui diffèrent par leur diamètre, leur conception (pied articulé ou fixe) et leurs capacités de charge, assurant qu’il existe des solutions adaptées à chaque application.



Détails techniques et performances

Les pieds antivibratoires en acier d’Apaax partagent des caractéristiques techniques communes tout en offrant des performances variées selon les modèles :



• Capacités de charge étendues : selon la taille et la conception, un pied peut encaisser de 30 kg par unité (pour les plus petits patins) jusqu’à 5 500 kg par unité pour les modèles renforcés​. Cette large plage de charges couvertes permet de supporter tous types d’installations, des petites machines de laboratoire jusqu’aux presses industrielles lourdes. Il est recommandé de bien dimensionner le pied en fonction du poids de l’équipement et du nombre de points d’appui : la charge se répartit généralement sur 4 points ou plus, il faut donc choisir un modèle dont la charge admissible par pied dépasse le quart (ou 1/n) du poids total de la machine avec une marge de sécurité.



• Matériaux de qualité : les composants sont en acier zingué pour prévenir la corrosion. L’acier offre la rigidité structurelle et la robustesse nécessaires pour soutenir des charges importantes sans déformation. La semelle élastomère est en caoutchouc NBR (nitrile) dans la plupart des cas, un polymère présentant un bon compromis entre souplesse et résistance mécanique. La dureté de la semelle est optimisée selon les modèles : environ 50–60 Shore A pour les petites à moyennes taille (afin d’absorber efficacement les vibrations sur des charges modérées) et jusqu’à 80 Shore A pour les grandes tailles dédiées aux fortes charges (pour éviter un tassement excessif sous des charges élevées tout en continuant d’amortir les vibrations)​. Cette alternance métal-caoutchouc combine la rigidité du métal et la souplesse de l’élastomère, permettant une absorption des vibrations par déformation contrôlée de la semelle en caoutchouc.



• Hauteur et nivellement : les pieds antivibratoires sont réglables en hauteur grâce à leur tige filetée. Cela permet une mise à niveau facile de la machine, assurant sa planéité malgré les irrégularités du sol. Le débattement en hauteur varie selon les modèles (quelques millimètres sur les petits pieds fixes, jusqu’à 10-20 mm sur certains modèles articulés ou à pas fin). Sur les modèles à pas de vis standard, l’ajustement de hauteur se fait en vissant plus ou moins la tige dans l’embase puis en bloquant avec un contre-écrou. Sur les modèles haute précision, un filetage à pas fin et éventuellement une platine de réglage offrent un ajustement millimétrique sans effort même sous charge​. Cette mise à niveau précise est cruciale pour les machines de précision (par exemple, alignement de bancs de machines-outils ou nivellement de presses afin de répartir uniformément la charge).



• Résistance et durabilité : les pieds antivibratoires en acier Apaax sont conçus pour durer dans les environnements industriels exigeants. L’acier zingué résiste à la rouille, tandis que les élastomères utilisés conservent leurs propriétés sur une large plage de températures et face aux agents chimiques courants (huiles hydrauliques, fluides de coupe, solvants légers)​. La conception robuste empêche l’arrachement de la semelle en caoutchouc même en cas de chocs répétés. En fonctionnement normal, le pied antivibratoire travaille en compression de la semelle : dimensionné correctement, il amortit les vibrations sans subir de déformations permanentes, ce qui prolonge sa durée de vie. De plus, la plupart des modèles ne nécessitent pas d’entretien particulier en dehors d’un nettoyage occasionnel – il suffit de vérifier périodiquement le serrage des écrous de blocage et l’état de la semelle.



Applications courantes des pieds antivibratoires

Les pieds antivibratoires en acier trouvent leur utilité dans de nombreuses installations industrielles. Partout où des machines génèrent des vibrations, ils permettent d’isoler la machine. Voici quelques applications couramment retrouvées dans l'industrie :



• Machines-outils (centres d’usinage, fraiseuses, tours, rectifieuses, etc.) – Les pieds antivibratoires stabilisent la machine sur le sol de l’atelier tout en absorbant les vibrations issues des moteurs et des mouvements rapides des axes. Ceci améliore la précision d’usinage et le confort de l’opérateur en réduisant les vibrations transmises dans l’environnement​. De plus, ils évitent la nécessité d’ancrer la machine au sol, ce qui facilite son repositionnement ou le réagencement de l’atelier.
• Presses industrielles et machines de forge – Qu’il s’agisse de presses d’emboutissage, de presses à injecter ou de marteaux pilons, ces machines exercent des chocs et vibrations intenses. Des pieds antivibratoires haute capacité (Ø160 mm et au-delà) sont utilisés pour amortir ces impacts et protéger la dalle de sol. Ils assurent la stabilité de la presse et réduisent les bruits d’impact transmis à la structure​.
• Compresseurs et pompes – Les compresseurs d’air, groupes hydrauliques et pompes industrielles génèrent des vibrations de haute fréquence qui peuvent se propager dans les structures. En montant ces équipements sur des pieds antivibratoires en caoutchouc-métal (voir également les supports antivibratoires, pertinents pour cette application), on absorbe ces vibrations à la source, évitant qu’elles ne se transmettent aux tuyauteries et charpentes environnantes. Cela contribueaussi à réduire les nuisances sonores.
• Systèmes CVC (chauffage, ventilation, climatisation) – Les centrales de traitement d’air, groupes froids, unités de climatisation ou tours de refroidissement sont souvent installés sur toitures ou mezzanines. L’ajout de pieds anti-vibrations sous ces machines évite que les vibrations ne se propagent dans tout le bâtiment. Par exemple, un groupe de climatisation sur le toit équipé de pieds antivibratoires génère beaucoup moins de bruit et de vibrations ressentis dans les étages inférieurs.
• Bol vibrant et trémies vibrantes – Les bols vibrants (utilisés pour l’alimentation automatique de pièces) et autres trémies ou tables vibrantes doivent être isolés pour ne pas transmettre leurs vibrations au reste de la ligne de production. Des petits pieds antivibratoires (Ø80–100 mm) suffisent généralement sous ces équipements pour absorber les vibrations en fréquence élevée et maintenir le dispositif en place sans qu’il se déplace à cause de son propre mouvement.
• Autres machines d'industrie – De manière générale, tout équipement entraîné par un moteur ou produisant une alternance de forces peut bénéficier de pieds antivibratoires : groupes électrogènes, centrifugeuses, broyeurs, imprimeries (massicots, offset), machines textiles, etc. L’utilisation de pieds antivibratoires est répandue dans tous les secteurs de l'industrie (agroalimentaire, métallurgie, emballage, logistique…) afin d’améliorer l’environnement de travail et de protéger les infrastructures.



Avantages techniques et bénéfices des pieds antivibratoires

Les pieds antivibratoires en acier APAAX apportent stabilité, sécurité et pérennité aux installations industrielles. Ils contribuent à un fonctionnement optimal des machines tout en améliorant les conditions de travail et en réduisant les dépenses liées aux vibrations (casse, maintenance, non-qualité, etc.).



• Réduction des vibrations et des chocs : c’est le bénéfice premier. En amortissant les vibrations à la base de la machine, on limite fortement leur propagation au sol et à la structure du bâtiment. Les chocs sont également absorbés, ce qui protège les composants de la machine des contraintes excessives. Ils éviteront ainsi les micro-déplacements ou le « walking » de la machine lors de son fonctionnement​, la maintenant fermement en position.
• Isolation acoustique – baisse des nuisances sonores : en découplant la machine du sol, on réduit les vibrations solidiennes responsables de bruits structurels. Le résultat est une diminution du bruit ambiant généré par les machines en service​. Par conséquent, les nuisances sonores ressenties par les opérateurs et l’entourage sont atténuées, améliorant le confort auditif sur le lieu de travail​.
• Amélioration du confort de travail : moins de vibrations et moins de bruit, c’est directement un meilleur confort pour le personnel qui utilise ou côtoie la machine. Par exemple, des machines montées sur patins antivibratoires contribuent à un environnement de travail plus calme et stable, réduisant la fatigue des opérateurs. En réduisant les vibrations et le bruit, on améliore significativement le confort de travail des opérateurs tout en préservant les machines​.
• Qualité de production préservée : des machines bien isolées vibrent moins, ce qui peut avoir un effet positif sur la qualité du produit fini. Dans le cas de machines-outils ou d’équipements de mesure, l’absence de vibrations parasites permet de maintenir la précision et la répétabilité des opérations. De plus, l’isolation des vibrations empêche celles-ci d’affecter d’autres machines adjacentes, évitant des perturbations en chaîne dans le processus de fabrication.
• Prolongation de la durée de vie des machines : en absorbant les vibrations, on réduit les efforts alternés et les micro-chocs subis par la structure de la machine et ses organes (moteurs, roulements, visseries). Cela se traduit par une usure diminuée et moins de fatigue mécanique. Sur le long terme, les pieds antivibratoires prolongent la durée de vie des machines et des équipements sensibles​. Les composants restent alignés et serrés plus longtemps, et la fréquence des pannes liées aux vibrations (desserrement d’écrous, fissures, etc.) diminue.
• Diminution des coûts de maintenance : conséquence directe du point précédent, des machines moins sollicitées par les vibrations requièrent moins d’entretien correctif. Les intervalles de révision peuvent s’allonger car il y a moins de pièces endommagées ou d’urgences à traiter. En absorbant les vibrations, ces supports réduisent les coûts de maintenance (moins de remplacement prématuré de pièces, moins d’arrêts imprévus)​. L’investissement dans des pieds antivibratoires est rapidement rentabilisé par les économies réalisées sur la maintenance et la meilleure disponibilité opérationnelle des machines.
• Flexibilité d’installation et mobilité : contrairement à un ancrage rigide au sol, les pieds antivibratoires permettent de déplacer plus facilement une machine. Il suffit de la soulever et de la repositionner ailleurs, sans avoir à décoller de scellement. De plus, ils facilitent le nettoyage sous et autour de la machine en la surélevant de quelques centimètres​. L’espace sous l’embase permet le passage d’outils de nettoyage ou le flux d’air, ce qui est apprécié en milieu agroalimentaire par exemple. Cette flexibilité est un atout pour la réorganisation des ateliers ou le déménagement des équipements.





Types de pieds antivibratoires en acier disponibles

Apaax distribue plusieurs types de pieds antivibratoires en acier avec embase caoutchouc, chacun adapté à une plage de charges et d’usages. Voici les principaux modèles en acier galvanisé disponibles, classés par diamètre de leur embase :

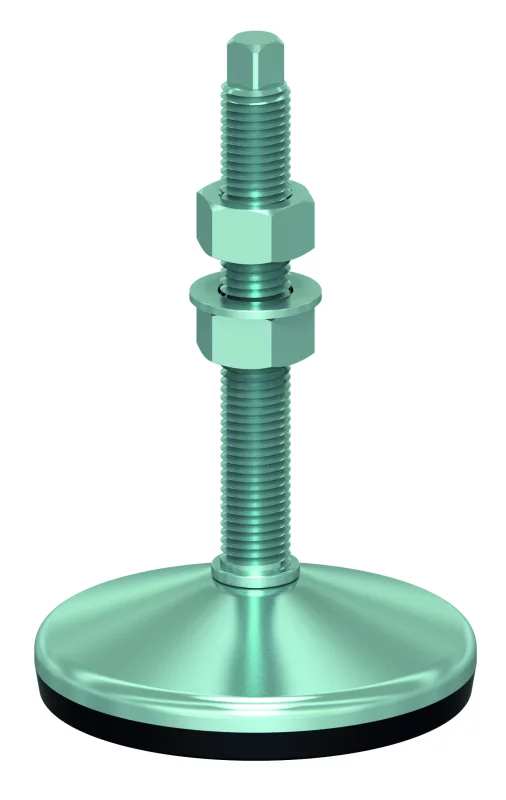

Ø 80 à 120 mm – articulés oscillants (acier zingué)

• La tige est articulée (oscillante) permettant à l’embase de s’aligner avec le sol.
• La tige filetée en acier zingué (généralement M12 à M16) est livrée avec contre-écrous pour le verrouillage en position.
• La hauteur est ajustable via la tige, typiquement sur une course de quelques centimètres, ce qui facilite la mise à niveau de la machine.



Matière : embase en acier zingué (protection anticorrosion) et semelle en caoutchouc NBR. Pour ces modèles de plus petite taille, on utilise souvent un élastomère de dureté moyenne (aux alentours de 50 Shore A) afin d’optimiser l’absorption des vibrations sur des charges plus légères​.



Capacité de charge : selon le diamètre et le filetage, chaque pied peut supporter en moyenne de quelques centaines de kilogrammes à environ 2 000 kg maximum. Par exemple, un pied Ø120 mm avec tige M20 supporte jusqu’à ~2 000 kg en charge statique tout en absorbant efficacement les vibrations​. Ces pieds articulés conviennent donc aux machines de gabarit petit à moyen (appareils de production, convoyeurs légers, petites machines-outils, etc.), en offrant une bonne stabilité sur sol irrégulier.

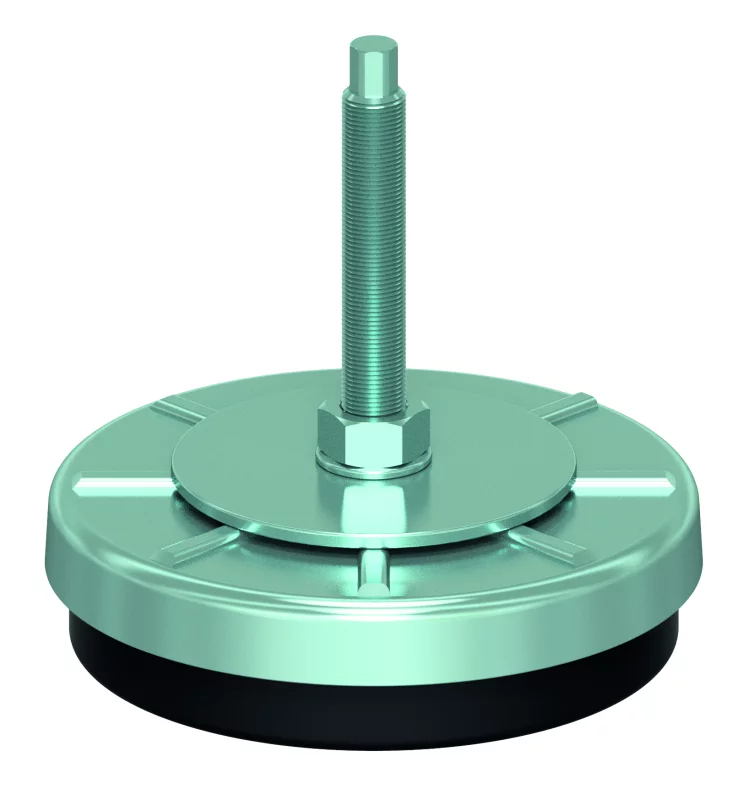

Ø 80 à 200 mm – fixes standard (acier zingué)

• pieds fixes (sans rotule) où la semelle caoutchouc est solidaire de la tige sans articulation.
• La tige filetée en acier zingué (M12 à M20 selon la taille) permet un réglage en hauteur basique pour la mise à niveau.
• Ces supports fixes standard présentent une construction simple et très robuste, adaptée aux charges statiques et dynamiques élevées​.



Matière : acier zingué pour l’embase et la tige, avec semelle en caoutchouc nitrile. Le caoutchouc peut être un peu plus dur que sur les petits modèles (autour de 60–70 Shore A) afin de mieux résister à la charge tout en assurant une absorption vibratoire correcte. La surface de base plus large (jusqu’à 200 mm) offre une excellente stabilité au sol et une bonne répartition de la charge.



Capacité de charge : chaque pied peut soutenir des charges de l’ordre de 500 kg à 2 000-3000 kg en fonction du diamètre. Par exemple, un pied Ø150 mm supportera typiquement autour de 1 à 2 tonnes. En utilisation dynamique (machine en fonctionnement), il est recommandé de ne pas dépasser une certaine charge par pied afin de conserver les propriétés d’amortissement – généralement la charge dynamique admissible est environ la moitié de la charge statique maximale pour garder une marge de sécurité. Cette gamme polyvalente s’utilise sur de nombreuses machines industrielles générales : machines-outils de taille moyenne, compresseurs, groupes HVAC, etc.



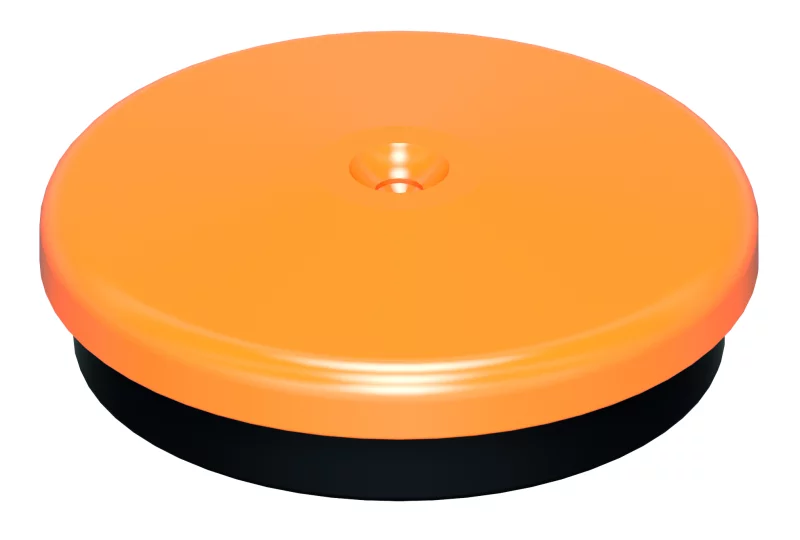

Ø 84 à 230 mm – fixes haute capacité (acier renforcé)

• Conçus pour soutenir des charges lourdes tout en assurant une isolation vibratoire efficace.
• La tige filetée en acier, de diamètre important (généralement M16, M20 jusqu’à M24), est fournie avec écrous et rondelles de blocage pour sécuriser le réglage.
• Modèles sont fixes (pas d’articulation rotule) car destinés à être utilisés sur des surfaces planes ou avec un léger jeu autorisé dans le caoutchouc lui-même.



Matière : acier renforcé avec traitement galvanisé (disponible en finition zinguée classique ou bichromatée). La semelle élastomère est en caoutchouc nitrile haute dureté (80 Shore A), ce qui lui permet de supporter de très fortes pressions sans écrasement excessif​. Cette dureté élevée, combinée à un diamètre d’embase important, assure la stabilité de la machine même sous de fortes charges ou lors de chocs ponctuels.



Capacité de charge : ces pieds anti-vibrations acier supportent typiquement de plusieurs tonnes par point d’appui. Suivant le modèle exact, on peut atteindre environ 3 à 5 tonnes par pied en charge statique maximale. Par exemple, un pied Ø230 mm avec tige M24 peut prendre jusqu’à ~5 000 kg de charge statique​, avec une charge dynamique recommandée d’environ 2 500 kg pour préserver les propriétés d’amortissement. Cette grande capacité couvre les besoins des machines de forte puissance : presses industrielles, grosses machines-outils, broyeurs, etc. De plus, les semelles de grand diamètre apportent une excellente répartition de la charge au sol, évitant d’endommager le revêtement de sol sous le poids.



Ø 140 à 160 mm – fixes robustes à réglage fin

• Modèles fixes très robustes, souvent utilisés pour les charges lourdes nécessitant en plus un réglage précis en hauteur.
• La tige filetée acier (typiquement M20) au pas fin, permet un ajustement micrométrique de la hauteur.



Matière : acier zingué de forte épaisseur, semelle en caoutchouc nitrile ~80 Shore A résistante aux écrasements. Ces pieds étant destinés à des usages intensifs, les matériaux offrent une résistance élevée à l’usure et aux environnements industriels (huiles, graisses et solvants de nettoyage, auxquels le nitrile résiste très bien​.



Capacité de charge : on approche ici les très fortes charges – jusqu’à 4 000 kg par pied environ en statique pour un Ø160 mm, et autour de 1,5 à 2 tonnes pour le Ø140 mm. Ils sont notamment conçus pour maintenir la stabilité des machines même soumises à des efforts dynamiques importants (emboutissage, forge, vibrations intenses) sur des périodes prolongées. Leur conception met l’accent sur la fiabilité : même à charge élevée, le pied amortisseur conserve ses propriétés dans le temps et assure la protection de la machine.





APAAX est à votre disposition pour votre conseil et service personnalisé pour vous fournir les pieds antivibratoires acier avec embase antivibratoire acier adaptés. N'hésitez pas à nous contacter.
