EP.RS.MAN Indicateur de position programmable à arbre creux, avec sortie sérielle

Alimenté par batterie et directement programmable par les 3 touches frontales, l’indicateur de position électronique EP.RS.MAN inclut dans le même boitier le transducteur de position et l’unité d’affichage. Ce dispositif utilisé pour la mesure de déplacements linéaires ou angulaires s’applique dans les machines industrielles de l’emballage, du traitement du bois, de l‘aluminium et tôle.
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur

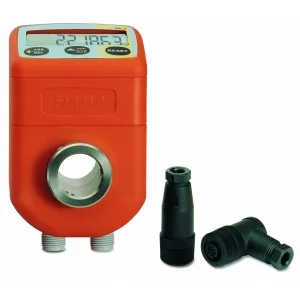

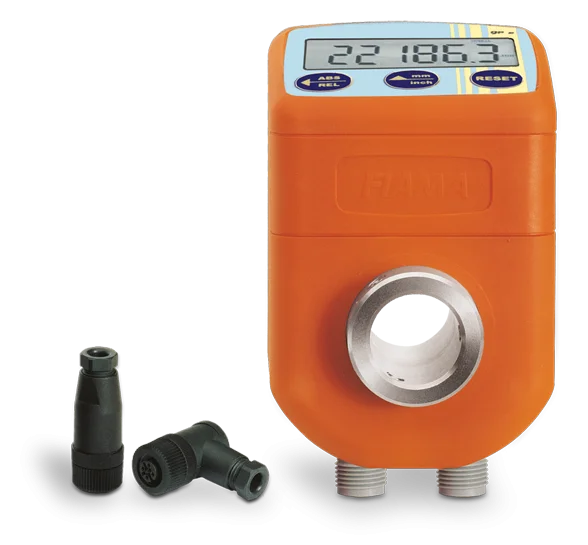

Photo : EP.RS.MAN Indicateur de position programmable à arbre creux, avec sortie sérielle

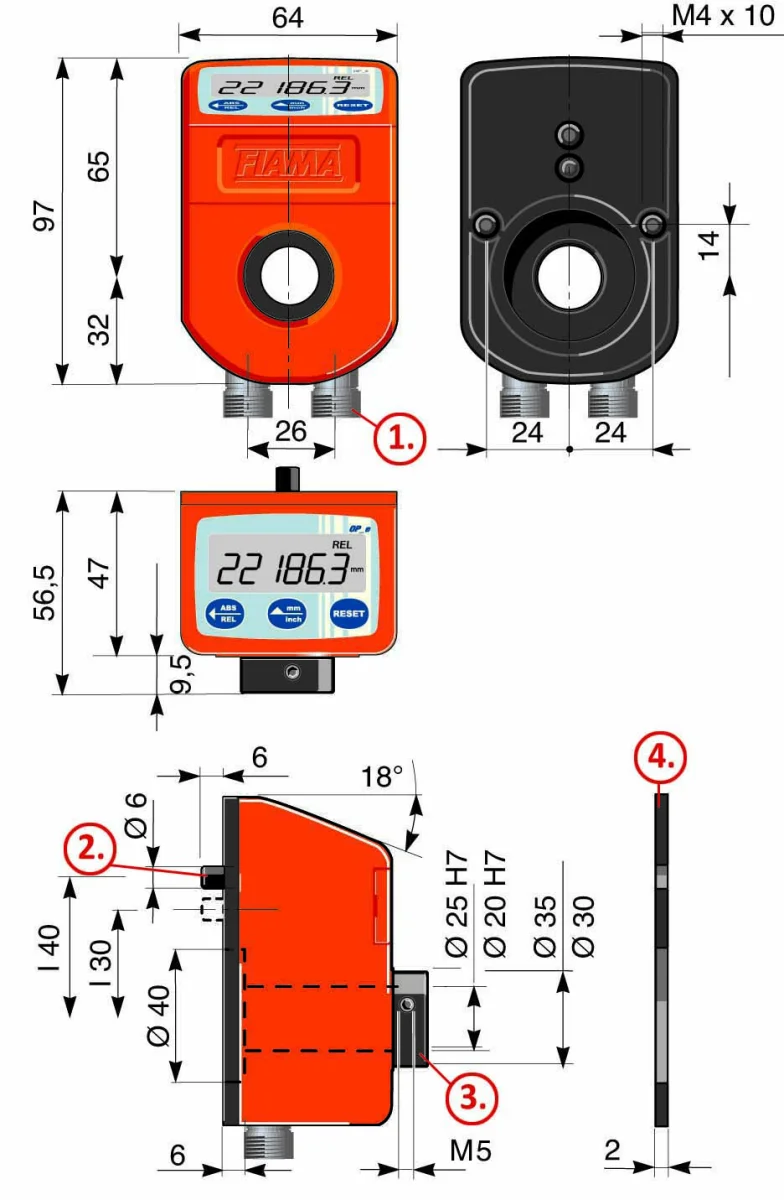

Schéma technique : EP.RS.MAN Indicateur de position programmable à arbre creux, avec sortie sérielle
Référence PDF 3D
EP20-A-F20-RS
EP20-B-F20-RS
EP25-A-F25-RS
EP25-B-F25-RS

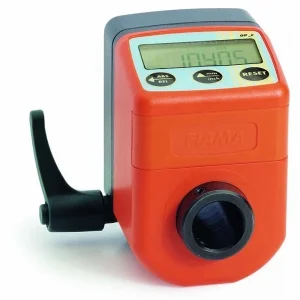

L’indicateur de position électronique EP-, alimenté par batterie, contient dans le même boîtier le transducteur de position et l’unité d’affichage constituant ainsi un dispositif utilisé pour la mesure de déplacements linéaires ou angulaires compact, applicable à différentes typologies de machines industrielles (emballage, traitement du bois, aluminium, tôle etc.).

Caractéristiques principales:
• Montage simple à travers l’arbre creux. Alimentation par batterie, durée de vie 4 ans (le changement est effectué avec facilité sans perte de la cote).
• L’affichage présente six chiffres précédés d’un signe (-999999 +999999) hauteur chiffres 10 mm permet ainsi une bonne lecture même à distance.
• Boîtier robuste antichoc et ininflammable. L’arbre de commande en acier bruni tourne sur coussinets à  sphère de précision.
• EP-RS à alimentation externe 10÷25Vdc, batterie rechargeable interne (functionnement 5 mois sans alimentation), porte sérielle RS485 MODBUS.

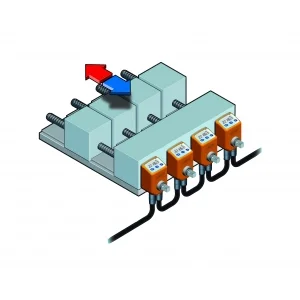

• EP-RS.MAN est utilisé pour les déplacements manuels (ex. changement format manuel): l’unité de supervision (PLC, computer) transmet la cote à chaque EP-RS.MAN et l’opérateur sur la place de travail déplace l’axe manuellement à atteindre telle cote.

Fonctionnalité principales:
￭ Directement programmable par les 3 touches frontales. Sur l’afficheur appairassent les symboles des fonctions activées.
￭ Configuration de valeur à visualiser sur l’ affichage pour chaque tour de l’arbre creux; le sens de comptage; le nombre de chiffres.
￭ Paramètres de preset/preset de la cote; cote absolue/relative; conversion mm/pouces et échelle de lecture en degrés. 3 origines distinctes pour la correction de la cote lorsque l’on utilise des outils différents et la fonction d’offset pour la compensation de l’usure outil.
