Sur les lignes de production où la flexibilité, la rapidité de réglage et la précision sont des critères incontournables, l’affichage mécanique ne suffit parfois plus. Il faut des solutions à la fois fiables, autonomes et capables de s’intégrer dans des environnements sans infrastructure électrique dédiée. C’est précisément pour répondre à ces enjeux que les indicateurs de position à batterie trouvent toute leur place.

Ces dispositifs compacts, équipés d’un écran digital, permettent à l’opérateur de lire directement la position d’un axe ou d’un composant mobile, sans avoir recours à une alimentation externe ni à un câblage complexe. Qu’ils soient montés sur des axes rotatifs, des chariots, des guides ou des dispositifs mobiles, les indicateurs de position à batterie offrent un affichage clair, précis, et configurable selon les besoins de chaque application.

Faisant partie intégrante de la gamme systèmes rotatifs, ces afficheurs viennent compléter les solutions mécaniques traditionnelles par une couche d’intelligence locale. Ils sont conçus pour s’adapter aux environnements industriels exigeants, tout en améliorant l’ergonomie et la fiabilité des réglages manuels.

Une gamme d’indicateurs de position à batterie adaptée à toutes les configurations

La diversité des références disponibles permet de répondre à de nombreuses contraintes d’encombrement, de mode de lecture ou de conditions d’exploitation. Les modèles EP3, EP7, EP9L, EP20, EP25, EP43 et EP46 sont autant de solutions destinées à être montées en arbre creux, en bout d’axe, avec ou sans poignée de manœuvre.

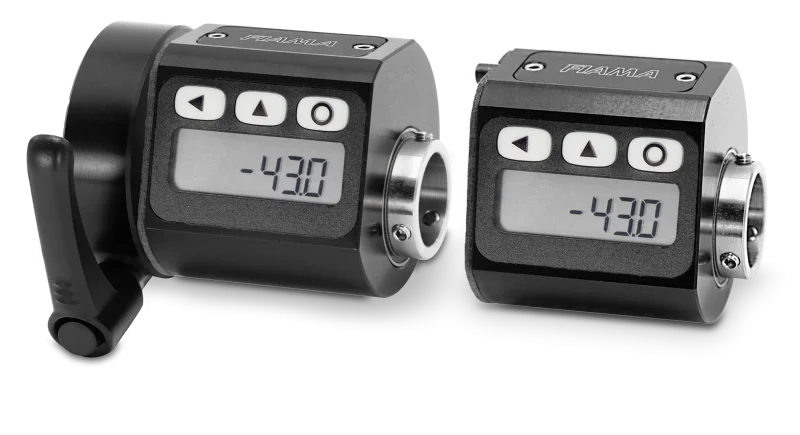

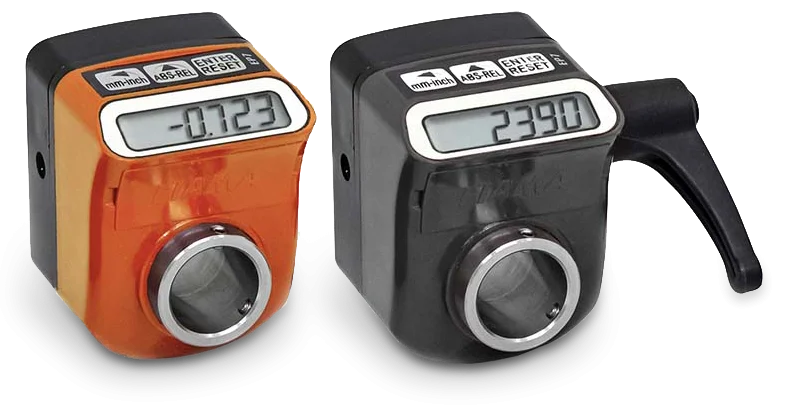

Les modèles EP3 et EP7, très compacts, se distinguent par leur faible encombrement et leur lisibilité immédiate sur écran LCD. Ils conviennent parfaitement aux machines où l’espace est limité ou aux dispositifs nécessitant un affichage local intégré. L’EP9L, avec sa fenêtre large, apporte un confort de lecture supplémentaire tout en conservant une fixation simple sur l’arbre.

Les séries EP20/EP25 montent en gamme avec une plage de configuration plus étendue, incluant une mémoire de plusieurs origines, un affichage absolu ou relatif, et une meilleure résolution. Enfin, les EP43 et EP46, au format plus généreux, offrent une ergonomie avancée avec un large écran et des boutons de navigation permettant à l’utilisateur de changer de mode ou d’unité à la volée.

Pour les applications en panneau ou sur chariots linéaires, Apaax propose également les afficheurs F7P et F8P, qui intègrent un capteur magnétique pour la lecture sans contact via bande (P50) ou anneau (AM). Ces modèles sont parfaits pour la mesure linéaire, tout en conservant une compacité appréciée dans les environnements industriels denses.

Enfin, le modèle EN90/EN90F, également alimenté par pile, combine un affichage numérique à haute lisibilité avec un format intégrable au centre d’un volant de manœuvre. Il constitue ainsi une alternative moderne et ergonomique au traditionnel volant avec indicateur de position.

Programmation intelligente et fonctionnalités avancées

Les indicateurs de position à batterie se distinguent par leur programmabilité embarquée, accessible directement depuis les touches de l’interface. Cette capacité de personnalisation permet de configurer chaque appareil selon les spécificités du mouvement à mesurer ou de l’opérateur à qui il est destiné.

Parmi les paramètres ajustables figurent :

• le pas de mesure (nombre d’unités affichées par tour d’arbre),
• le sens de comptage (horaire ou antihoraire),
• les unités d’affichage (millimètres, pouces ou degrés),
• le nombre de décimales,
• le mode absolu ou relatif,
• la valeur de préréglage (preset) en cas de changement rapide de format,
• la mémorisation de plusieurs origines pour les équipements multi-outils.

Certaines références permettent également de verrouiller les paramètres via une combinaison de touches ou une protection par mot de passe. Cela garantit l’intégrité des réglages, même en cas de mauvaise manipulation ou d’intervention non autorisée.

L’affichage s’effectue via un écran LCD rétroéclairé ou non, selon les modèles. L’utilisateur peut naviguer entre les modes, réinitialiser une position, ou alterner entre valeurs linéaires et angulaires. En complément, certains modèles embarquent un capteur magnétique interne qui permet de coupler le mouvement à l’affichage, sans liaison mécanique directe.

Une autonomie pensée pour l'industrie

L’un des atouts majeurs des indicateurs de position à batterie réside dans leur autonomie énergétique. Alimentés par une simple pile bouton (type lithium ou alcaline, selon le modèle), ces appareils peuvent fonctionner jusqu’à 5 ans sans intervention, en fonction de la fréquence d’utilisation et du mode veille choisi. (le changement est effectué avec facilité sans perte de la côte)

Cette absence d’alimentation externe élimine toute contrainte de câblage, ce qui est particulièrement précieux pour les installations existantes, les chariots mobiles, les dispositifs démontables ou les postes évolutifs. Il suffit de monter l’indicateur sur l’arbre, de le configurer, et il est immédiatement opérationnel.

Cette autonomie garantit également une disponibilité permanente du système, sans interruption liée à des défauts d’alimentation ni à des perturbations électriques. C’est un critère souvent décisif dans les environnements sensibles où la fiabilité du processus dépend de la lisibilité en temps réel de la position.

Accessoires et capteurs associés pour une mesure complète

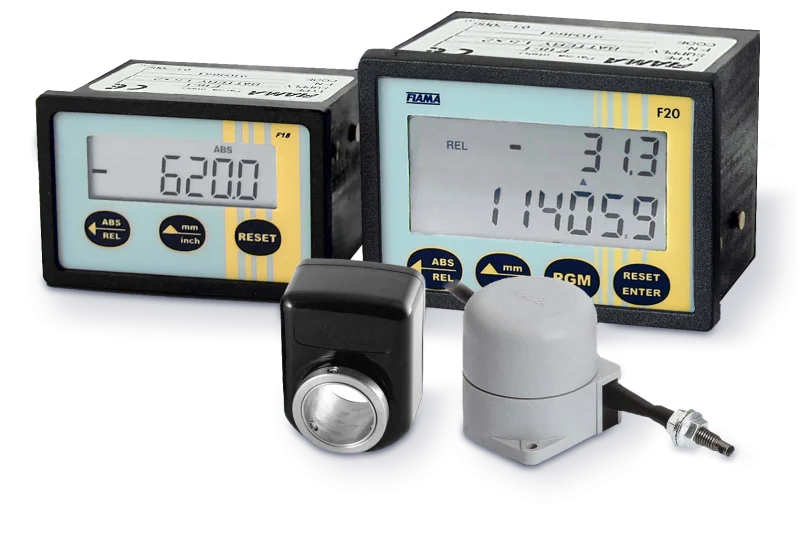

Pour étendre leurs possibilités, certains indicateurs à batterie sont proposés avec des kits complets incluant capteurs externes et accessoires de montage. Les séries F20 et F18 peuvent ainsi être associées à des capteurs EFB (fils magnétiques) ou EN20M (encodeurs), pour former une solution de mesure linéaire ou angulaire complète, sans alimentation externe.

Ces kits permettent de mesurer des déplacements sur axes ou des rotations sur arbres tout en conservant une lecture numérique immédiate. Ils s’adressent notamment aux équipements à déplacement contrôlé, aux dispositifs d’ouverture ou de réglage par came, ou aux machines-outils à courses courtes.

Les indicateurs sont également compatibles avec les bandes magnétiques P50 et les anneaux AM, qui jouent le rôle de références physiques. Ce type de couplage sans contact renforce la précision et réduit l’usure, tout en permettant une installation même dans des zones difficiles d’accès.

Enfin, la fixation sur panneau, sur volant, ou en encoches normalisées garantit une intégration simple, rapide et sans usinage lourd.

Applications industrielles : embarquez l’affichage numérique autonome dans vos secteurs clés

Les indicateurs de position à batterie trouvent des applications concrètes dans plusieurs secteurs clés où la précision, l’autonomie et la flexibilité de montage sont indispensables :

• Emballages & Packaging : sur les machines de formage, d’étiquetage ou de remplissage, ces afficheurs permettent de régler rapidement les butées, les guides et les dispositifs de coupe sans manipulation complexe. Leur installation sans câblage réduit les temps d’arrêt lors des changements de format, et leur affichage digital favorise une lecture rapide et fiable des positions.
• Convoyage & Logistique : les lignes de convoyeurs mobiles ou modulaires, équipées de têtes rotatives ou de guides ajustables, nécessitent une mesure précise du positionnement. Grâce à leur autonomie par pile, les indicateurs à batterie peuvent être montés à des points de réglage sans alimentation directe, facilitant leur mise en place sur des modules détachables ou des systèmes logistiques mobiles.
• Agroalimentaire : cet environnement exige une hygiène stricte, avec des protocoles de nettoyage intensifs pouvant exposer les dispositifs à l’eau ou à la vapeur. Les modèles à pile, dotés de boîtiers résistants (version inox disponible), sont parfaitement adaptés, car ils évitent toute dimension de capteur externe vulnérable. En outre, leur installation sans fil facilite les modifications et adaptations des postes de production.
• Robotique & Automatisation : dans les applications robotisées ou automatisées, où la compacité et la rapidité d’installation prime, l’affichage digital sans alimentation se révèle particulièrement pertinent. Que ce soit sur des robots mobiles, des axes de positionnement ou des dispositifs modulables, les indicateurs à batterie permettent aux ingénieurs de paramétrer localement des positionnements sans impacter le réseau des automates, tout en garantissant une lisibilité en temps réel.

Leur présence s’avère rapidement stratégique pour les ingénieurs, responsables d’atelier ou bureaux d’étude souhaitant allier fiabilité mécanique et modernité opérationnelle : absence de câblage, mobilité, nettoyage fréquent, environnements modulaires ou évolutifs.

Avantages concurrentiels et modernisation des équipements

Les indicateurs de position à batterie permettent aux industriels de gagner en ergonomie, en précision et en flexibilité sans pour autant alourdir leur infrastructure. Leur programmation intuitive, leur affichage lisible, et leur autonomie réelle constituent une réponse directe aux enjeux de réglage rapide, d’adaptabilité et de fiabilité.

Ils représentent aussi une excellente porte d’entrée vers la modernisation d’un parc existant, en remplaçant simplement un indicateur de position mécanique par un modèle numérique, sans devoir repenser toute la machine. C’est une démarche de transition douce vers plus de contrôle, plus de données, et moins d’erreurs.

Enfin, leur large compatibilité avec les transducteurs rotatifs ou les systèmes de lecture magnétique ouvre la voie à des solutions mixtes, combinant lecture locale et mesure à distance, sans renoncer à la simplicité d’usage.

FAQ – Indicateurs de position à batterie

Quelle est la durée de vie de la pile dans un indicateur à batterie ?

Selon le modèle et la fréquence d’usage, la pile peut durer entre 2 et 5 ans. Certains modèles proposent une alerte de fin de batterie.

Les paramètres sont-ils conservés après un changement de pile ?

Oui, le changement est effectué avec facilité sans perte de la cote. Les paramètres de configuration (pas, unité, origine) sont enregistrés en mémoire non volatile et conservés même sans alimentation.

Peut-on remplacer un indicateur mécanique par un modèle à batterie ?

Oui, de nombreux modèles reprennent les dimensions standards des modèles mécaniques, avec une fixation identique. Cela facilite la transition vers un affichage numérique sans modification mécanique.

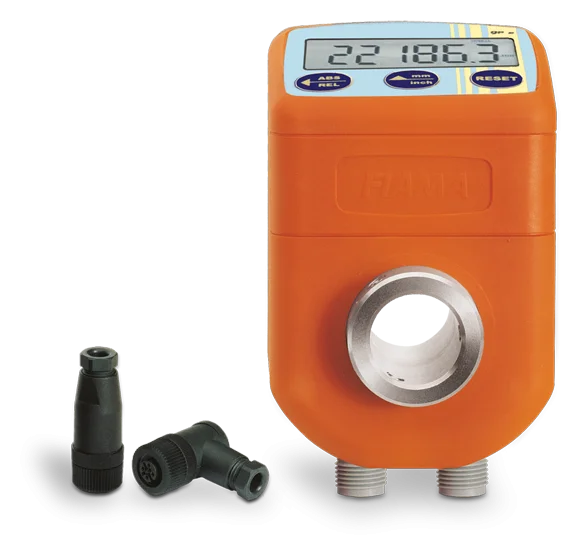

Ces indicateurs peuvent-ils transmettre leurs valeurs à un automate ?

Non, les modèles à batterie sont conçus pour une lecture locale uniquement. Pour la transmission de données, il faut se tourner vers les indicateurs de position avec communication externe.

Sont-ils adaptés à une utilisation en extérieur ou dans un environnement humide ?

Oui, dans la majorité des cas. Il existe des versions avec boîtier IP65, parfois en inox, spécialement conçues pour les environnements exposés ou lavables.
