EP3 Indicateur de position programmable à arbre creux, alimentation par batterie

Directement programmable depuis une seule touche pour toutes les opérations de paramétrage.
Sur l’afficheur apparaissent les symboles des fonctions activées.
Configuration de valeur à visualiser sur l’ affichage pour chaque tour de l’arbre creux; le sens de comptage; le nombre de chiffres.
Paramètres de preset/preset de la cote; cote absolue/relative; conversion mm/pouces/degrés et 3 origines distinctes.
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur

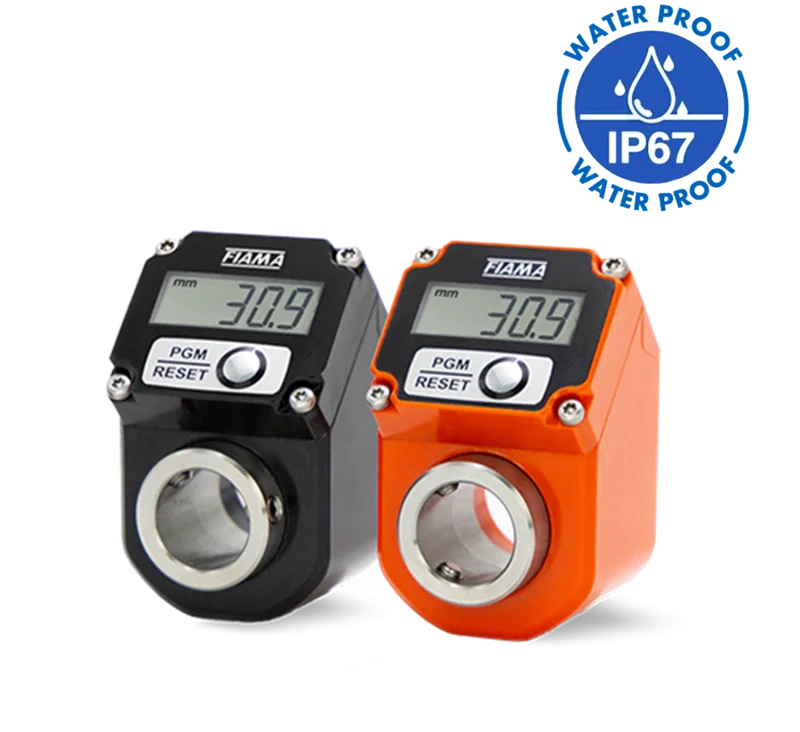

Photo : EP3 Indicateur de position programmable à arbre creux, alimentation par batterie
Schéma technique : EP3 Indicateur de position programmable à arbre creux, alimentation par batterie
Référence PDF 3D
EP3-A-D14
EP3-B-D12.7
EP3-B-D14

L’indicateur électronique EP3 permet un réglage surveillé sans erreur et une détection précise de la mesure linéaire ou angulaire.
Utilisé dans les secteurs les plus variés : emballage ; transformation du bois, du métal, de la pierre, du verre, du plastique et du papier; dans les industries chimiques, pharmaceutiques et alimentaires; systèmes de régulation; machines à souder; plaqueuses de chants profilées, des machines-outils...

Caractéristiques principales:
•  100% interchangeable avec l’indicateur mécanique OP3.
•  Montage simple à travers l’arbre creux
•  L‘arbre creux est en acier inoxydable ; boitier en plastique résistant aux chocs, aux vibrations et à la saleté.
•  L’affichage présente quatre chiffres précédés d’un signe; hauteur chiffres 7,5 mm permet ainsi une bonne lecture même à distance.
•  Alimentation par batterie: pile ½ AA de 3,6V durée de vie 5 ans (le changement est effectué avec facilité sans perte de la cote).

Fonctionnalité principales:
￭ Directement programmable depuis une seule touche pour toutes les opérations de paramétrage.
￭ Sur l’afficheur appairassent les symboles des fonctions activées.
￭ Configuration de valeur à visualiser sur l’ affichage pour chaque tour de l’arbre creux; le sens de comptage; le nombre de chiffres.
￭ Paramètres de preset/preset de la cote; cote absolue/relative; conversion mm/pouces/degrés et 3 origines distinctes.

Découvrez aussi :

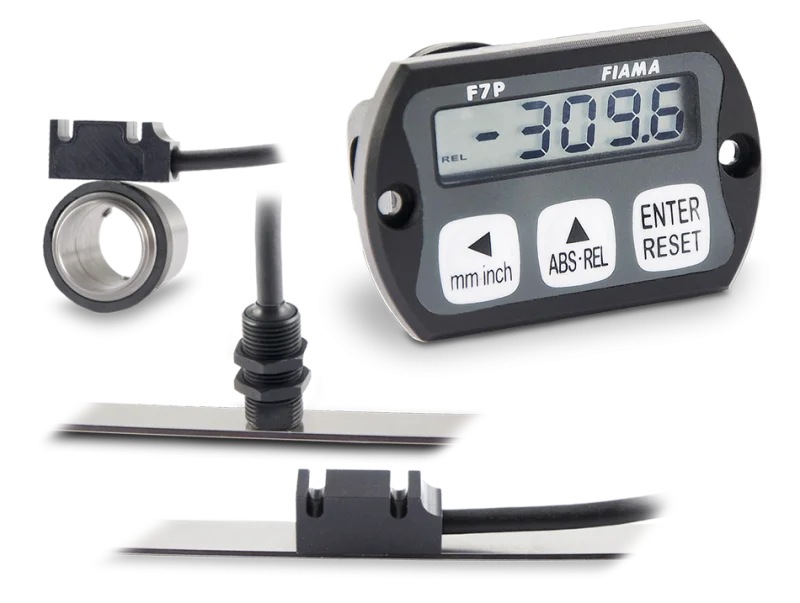

F7P Afficheurs multifonction montage à panneau, alimentation par batterie
Détail
F7P Afficheurs multifonction montage à panneau, alimentation par batterie
Le F7P est un afficheur numérique à panneau aux dimensions réduites et avec capteur de position intégré, il offre un système complet pour la mesure de déplacements linéaires et angulaires. Il est couplé avec une bande magnétique P50 ou un anneau magnétique AM. Avec un affichage LCD avec de chiffres de 7.5mm de hauteur, il offre excellente lisibilité.
F8P - Afficheurs multifonction montage à panneau avec capteur de position intégré
Détail

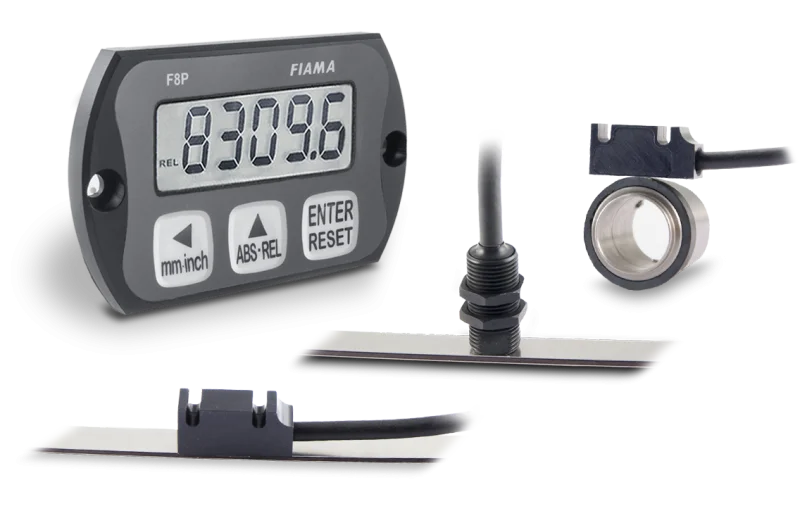

F8P - Afficheurs multifonction montage à panneau avec capteur de position intégré
Le F8P présente les mêmes caractéristiques que le F7P. Son affichage LCD présente des chiffres de 10 mm de hauteur, il offre ainsi une excellente lisibilité. Cet afficheur numérique à panneau aux dimensions réduites offre un système complet pour la mesure de déplacements linéaires et angulaires. Il est couplé avec une bande magnétique P50 ou un anneau magnétique AM14 (avec (avec Ø14) )ou AM20 ((avec Ø20).
F7 Afficheur Multifonction, mesure des déplacements linéaires
Détail

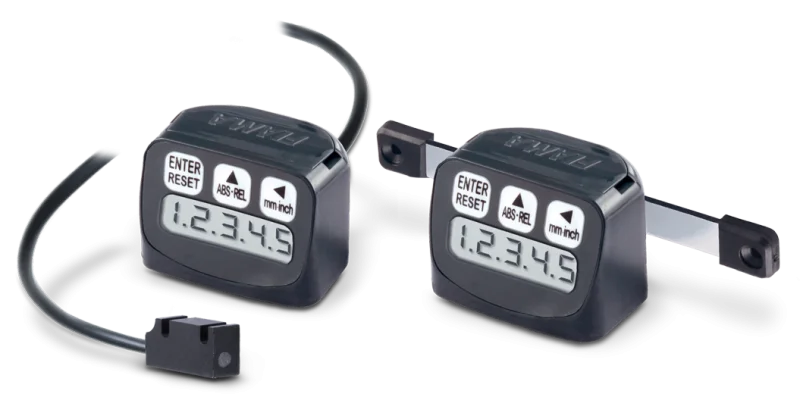

F7 Afficheur Multifonction, mesure des déplacements linéaires
Le F7 est un afficheur de cote avec capteur de position intégré ou externe. Pour la mesure de déplacements linéaires, il est à coupler à la bande magnétique P50 ou l'anneau magnétique AM. Il est disponible en deux versions - F7-E avec capteur externe avec câblage indémontable. - F7-I avec capteur interne
F20-F18-F18RS Afficheurs de cotes et bande magnétique
Détail

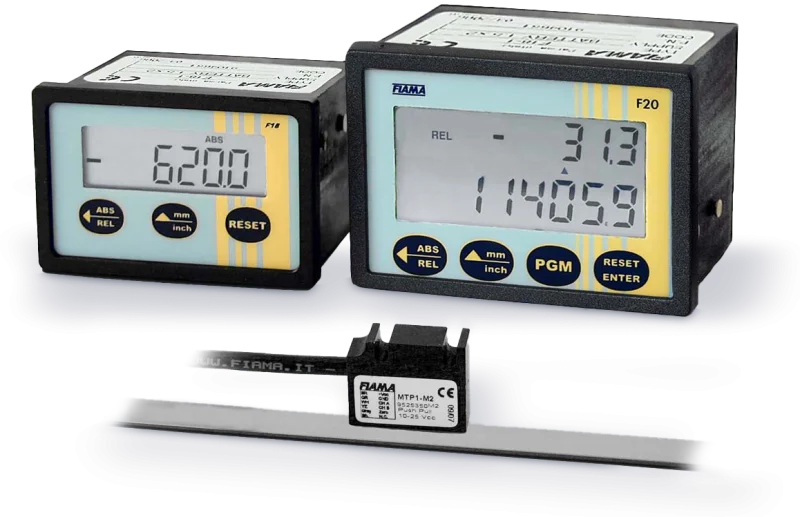

F20-F18-F18RS Afficheurs de cotes et bande magnétique
