EP9L Indicateur de position programmable à arbre creux, alimentation par batterie

Directement programmable par les 3 touches frontales
Sur l’afficheur appairassent les symboles des fonctions activées.
Paramètres de preset/preset de la cote; cote absolue/relative; conversion mm/pouces et échelle de lecture en degrés. 3 origines distinctes pour la correction de la cote lorsque l’on utilise des outils différents et la fonction d’offset pour la compensation de l’usure outil.
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis
Photo : EP9L Indicateur de position programmable à arbre creux, alimentation par batterie

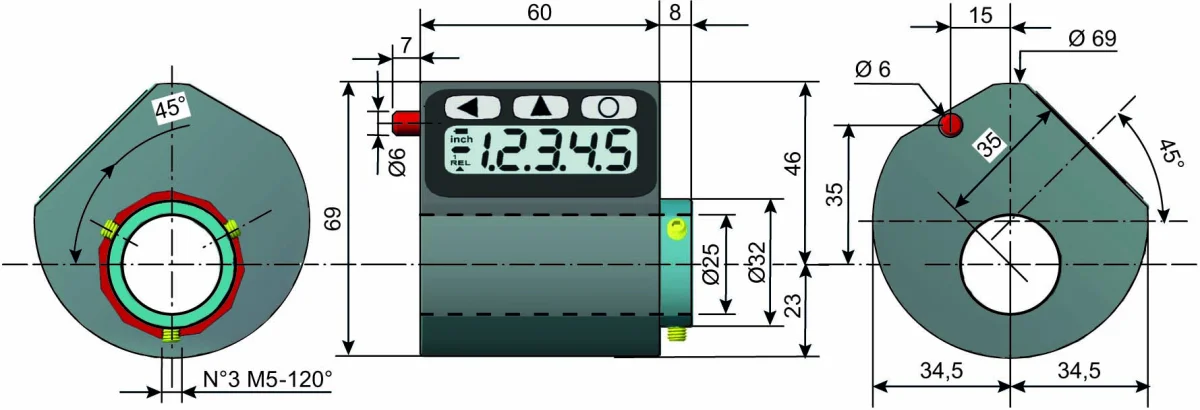

Schéma technique : EP9L Indicateur de position programmable à arbre creux, alimentation par batterie
Référence PDF 3D
EP9L-A-F3-4
EP9L-A-F20
EP9L-A-F25

Caractéristiques principales:
• Boîtier en aluminium anodisé noir
• Sa principale caractéristique est l’arbre creux latéral permettant d’optimiser sa maniabilité et la visualisation même dans des situations peu pratiques.
• Alimentation par batterie avec durée de vie 4 ans (le changement est effectué avec facilité sans perte de la cote).
• L’affichage présente cinq chiffres précédés d’un signe (-99999 +999999 hauteur chiffres 7,5 mm permet ainsi une bonne lecture même à distance.

Fonctionnalité principales:
▪ Directement programmable par les 3 touches frontales
▪ Sur l’afficheur appairassent les symboles des fonctions activées.
▪ Paramètres de preset/preset de la cote; cote absolue/relative; conversion mm/pouces et échelle de lecture en degrés. 3 origines distinctes pour la correction de la cote lorsque l’on utilise des outils différents et la fonction d’offset pour la compensation de l’usure outil.
