IP50-IP80 IF50-IF80 Volants avec indicateur intégré

Volant et écran frontal transparent en polycarbonate. Protection IP65. Température 80°C max.
Les volants de type gravitationnel IP50 et IP80 sont indiqués pour des arbres horizontaux ou peu inclinés.
Les volants à réaction fixe IF50 et IF80 sont montés sur des arbres de n’importe quelle inclinaison.
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur
Photo : IP50-IP80 IF50-IF80 Volants avec indicateur intégré

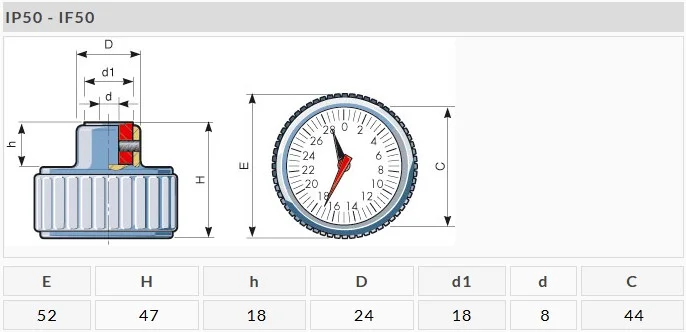

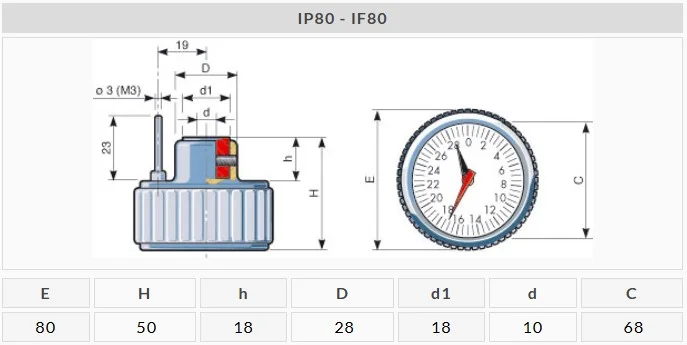

Schéma technique : IP50-IP80 IF50-IF80 Volants avec indicateur intégré
Référence PDF 3D
IP50
IP80
IF50
IF80

Ce sont des petits volants de manœuvre où a été incorporé un indicateur de position à réaction gravitationnelle ou fixe, pour mesures de réglage (angles, déplacements, vitesses, etc.) sur un cadran de contrôle à échelle circulaire graduée.

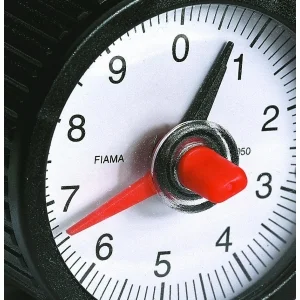

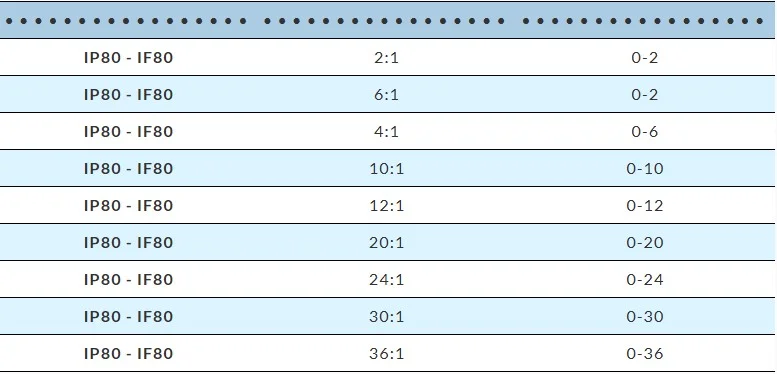

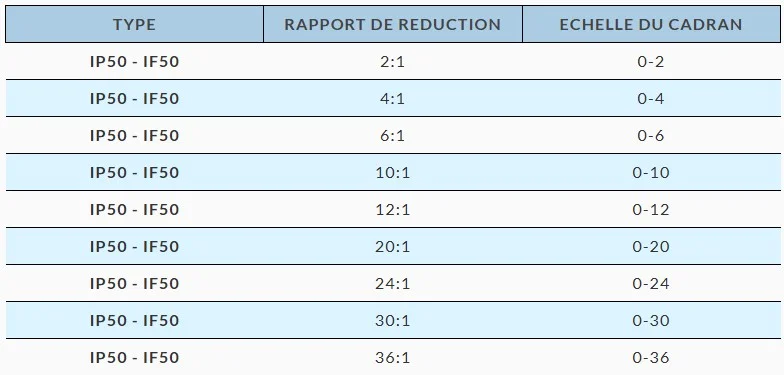

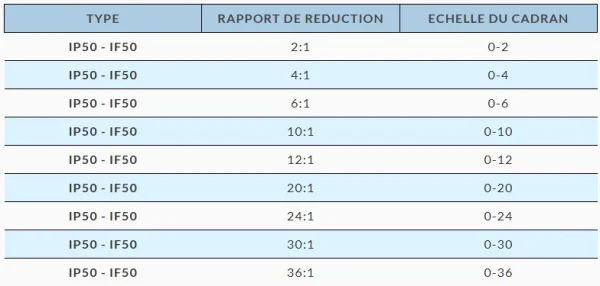

L’indication de la mesure sur le cadran est fournie par deux aiguilles: l’aiguille rouge éffectue un tour complet à chaque tour de l’arbre de commande et en même temps l’aiguille noire éffectue une fraction de tour. Le rapport de l’indicateur représente le nombre de tours nécessaires à l’aiguille noire pour effectuer un tour complet.



• Volant et écran frontal transparent en polycarbonate. Protection IP65. Température 80°C max.
• IP50 et IP80 (à réaction gravitationnel)  sont indiqués pour des arbres horizontaux ou peu inclinés.
• IF50 et IF80 (à réaction fixe) sont montés sur des arbres de n’importe quelle inclination.

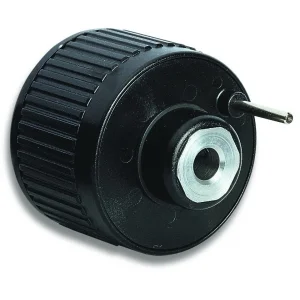

• Le téton d’arrêt pour la réaction fixe est en acier zingué Ø 3 mm ou fileté M3 (sur demande).
• Moyeu avec bague en aluminium avec forures alésées ø8 ou ø10 mm et vis transversale M5 pour le fixage à l’arbre.
• Version avec bouton de positionemment de la mesure: IP50A, IF50A, IP80A, IF80A.
