Le réglage manuel reste un point de passage incontournable pour de nombreuses machines industrielles : ajuster un chariot, repositionner un guide, calibrer un axe. Pour rendre cette opération aussi fiable qu’intuitive, le volant avec indicateur de position apporte une solution intégrée, où la commande et la lecture sont réunies dans un seul composant.

Ce dispositif associe la prise en main ergonomique d’un volant industriel à un indicateur de position gravitationnel ou fixe, directement visible par l’opérateur. Le réglage est simple, rapide et précis. À chaque rotation correspond une valeur immédiatement affichée, sans calcul intermédiaire ni dispositif complémentaire.

Apaax propose une large gamme de volants avec indicateur de position, adaptés à différents axes, orientations et niveaux de lecture. Que l’on cherche à visualiser un déplacement linéaire, une valeur angulaire ou une consigne répétitive, ces composants trouvent leur place aussi bien dans les équipements de dosage que dans les machines d’usinage ou les postes de montage semi-automatisés.

Fonctionnement des volants avec indicateur : lisibilité immédiate et mouvement maîtrisé

Un volant avec indicateur de position est un composant hybride qui associe deux fonctions essentielles : d’un côté, une poignée rotative conçue pour transmettre un mouvement mécanique à un axe, de l’autre, un dispositif de lecture intégré qui affiche la valeur correspondante au déplacement. Contrairement à une configuration classique où l’indicateur est rapporté en façade ou en parallèle de l’arbre, ici l’information est directement intégrée dans le moyeu du volant.

Ce système offre un confort d’utilisation incomparable. L’opérateur tourne le volant pour effectuer le réglage, tout en gardant en permanence les yeux sur la valeur de position affichée. Il n’est plus nécessaire de se référer à une règle, à une jauge ou à un compteur séparé : la position est indiquée dans l’axe du geste, de façon naturelle et sans délai. Cela améliore la réactivité, la précision du réglage, et la sécurité d’utilisation.

Les volants pour indicateur de position proposés par Apaax sont conçus pour s’intégrer en bout d’arbre, sur des axes horizontaux ou verticaux, avec une fixation simple par pression, clipsage ou vis. Selon le modèle, l’indicateur est soit solidaire du volant (affichage fixe), soit maintenu en position horizontale grâce à un système gravitationnel intégré. Dans les deux cas, la lecture s’effectue de manière frontale ou légèrement inclinée, pour s’adapter à l’orientation de la machine.

Ce principe de fonctionnement 2-en-1 réduit l’encombrement, simplifie l’installation, et offre une solution particulièrement adaptée aux environnements industriels où les réglages sont fréquents, répétitifs ou réalisés en mobilité. Il constitue une alternative efficace aux combinaisons "volant + indicateur déporté", plus complexes à monter et à maintenir.

Différences entre indicateurs gravitationnels et fixes

Les volants avec indicateur de position se déclinent en deux grandes familles, selon le principe de fonctionnement de l’affichage : les versions à indicateur de position gravitationnel et celles à indicateur fixe. Le choix entre les deux dépend principalement de l’orientation de l’axe, de l’ergonomie recherchée et du type d’application industrielle.

Indicateur de position gravitationnel : lecture toujours à l’horizontale

Les modèles dotés d’un indicateur de position gravitationnel intègrent un système interne permettant à l’afficheur de rester toujours lisible dans le même plan, quelle que soit la rotation du volant. Le mécanisme repose sur un équilibrage par gravité : lorsque le volant tourne, le cadran reste stable, maintenant l’indication face à l’opérateur.

Ce fonctionnement est idéal pour les axes montés à l’horizontale ou inclinés à faible angle. Il garantit une lecture immédiate, sans devoir réorienter le regard ni repositionner la machine. Ce type d’afficheur est particulièrement adapté aux réglages de butées, aux positions de guidage ou aux postes où l’opérateur reste face à la machine.

Indicateur fixe : affichage solidaire du mouvement

À l’inverse, les volants équipés d’un indicateur de position fixe conservent une liaison rigide entre le cadran et la rotation du volant. Le repère visuel tourne donc avec le moyeu, permettant une lecture de la progression angulaire. Ces modèles sont mieux adaptés aux axes verticaux ou fortement inclinés, où le mécanisme gravitationnel perdrait en stabilité ou deviendrait illisible.

L’indicateur fixe convient aux situations où l’opérateur visualise un nombre de tours, une position de consigne ou une valeur liée à une butée mécanique. Il est souvent utilisé sur des axes verticaux de réglage de hauteur, des chariots de translation ou des dispositifs où la rotation du volant est directement corrélée à un déplacement mesuré.

Choisir selon l’orientation de l’axe et le confort de lecture

Le choix entre un indicateur gravitationnel ou fixe repose avant tout sur l’ergonomie attendue au poste. Apaax propose dans sa gamme des volants pour indicateur de position disponibles dans les deux versions, avec un large éventail de dimensions, de matériaux et de types de lecture. Cette flexibilité permet aux bureaux d’études de sélectionner la configuration la plus adaptée à la machine, sans compromis entre précision et lisibilité.

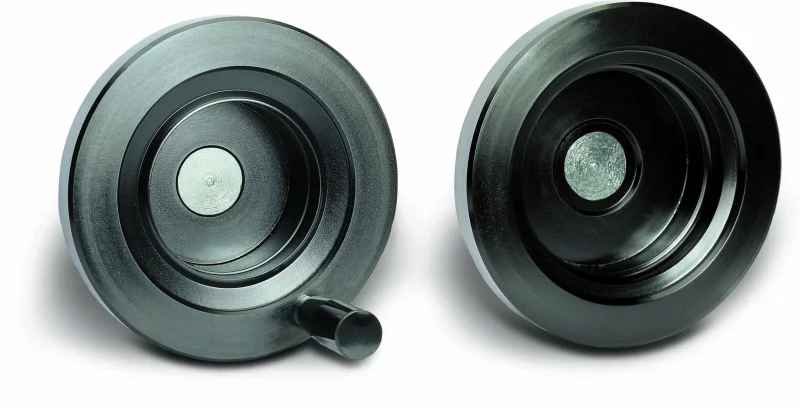

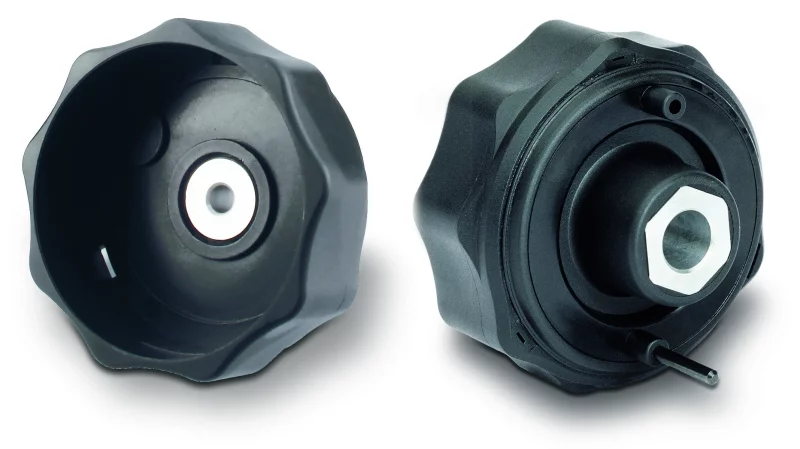

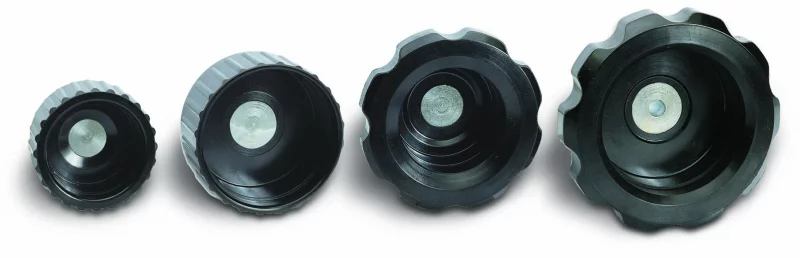

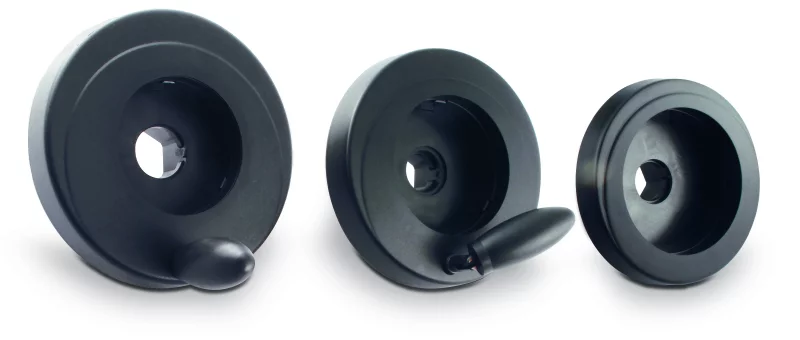

Gammes de volants et compatibilité

La gamme de volants pour indicateur de position proposée par Apaax couvre un large éventail de formats, de principes de lecture et de matériaux. Elle permet d’équiper efficacement les machines neuves comme les installations existantes, qu’il s’agisse de postes de réglage simples ou de dispositifs plus complexes nécessitant un suivi précis de la position.

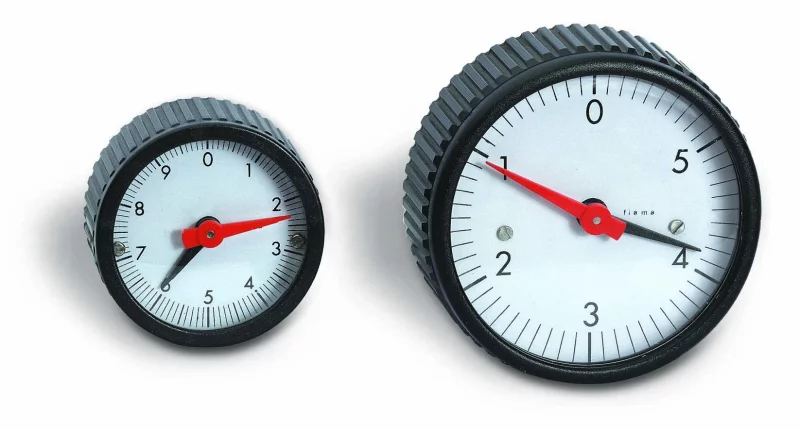

Séries gravitationnelles : IP50, IP80, I60, I80

Les modèles IP50 et IP80 intègrent un indicateur de position gravitationnel directement moulé dans le moyeu du volant. Ils sont conçus pour un montage horizontal, avec une lecture frontale qui reste stable quelle que soit l’orientation du volant. Simples à fixer, ils sont disponibles en plusieurs tailles et s’adaptent facilement à des axes standard grâce à un alésage usiné ou une douille de réduction.

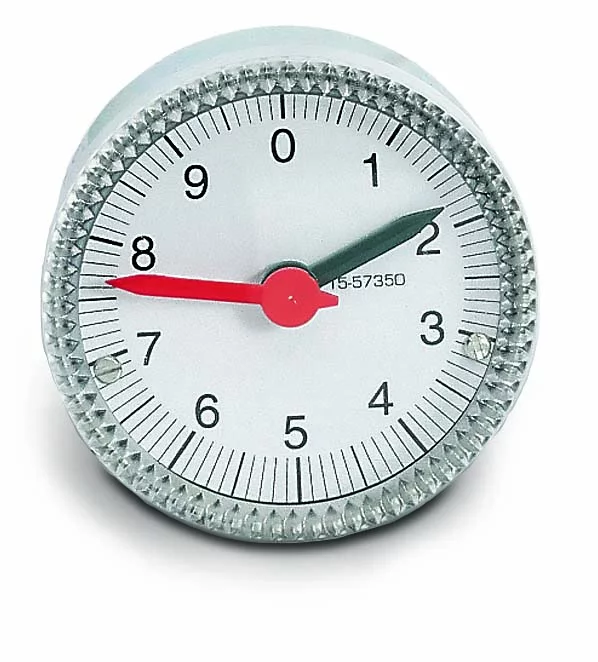

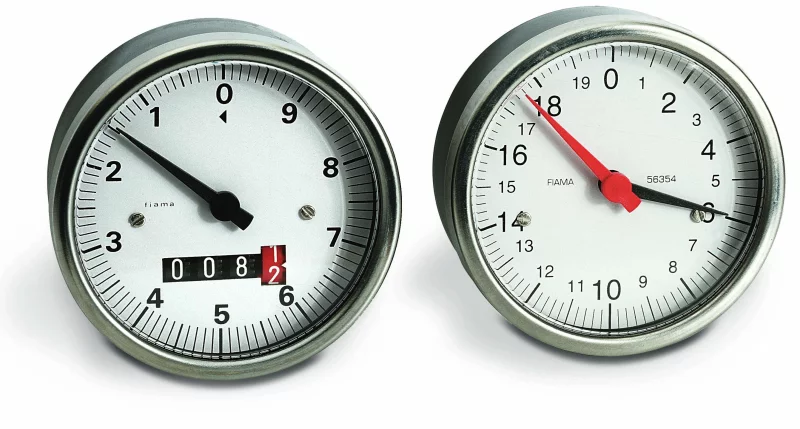

Les modèles I60 et I80, plus compacts, offrent une solution modulaire : l’indicateur est inséré dans un logement central et peut être changé ou ajusté si nécessaire. Ils sont idéals pour les applications où l’espace est restreint ou lorsque l’indicateur doit être remplacé indépendamment du volant.

Séries à indicateur fixe : IF50, IF80, I90, I90F

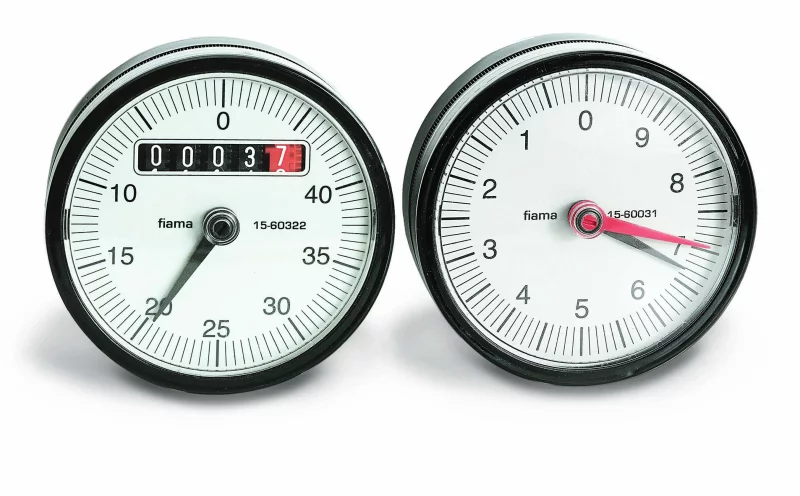

Les références IF50 et IF80 reprennent le format des IP mais avec un affichage fixe, solidaire du moyeu. Elles sont conçues pour les axes inclinés ou verticaux où un système gravitationnel serait inopérant. Les modèles I90 et I90F (version fixe) proposent quant à eux un cadran compact à insérer par pression dans des volants adaptés.

Leur grande lisibilité, leur solidité et leur simplicité de montage en font des composants très utilisés dans les dispositifs de réglage de hauteur, les systèmes de translation ou les postes de dosage.

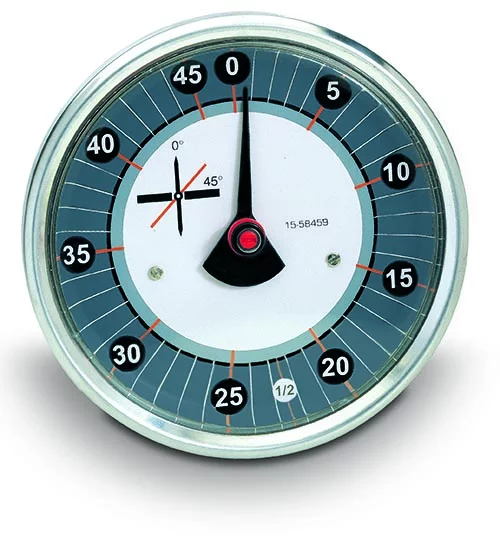

Nouveaux modèles : I100, IN90, EN90

La gamme s’élargit avec des versions plus évoluées comme I100 ou IN90, qui intègrent un système de lecture plus large, offrant une visualisation accrue, ou des matériaux renforcés pour des environnements plus exigeants.

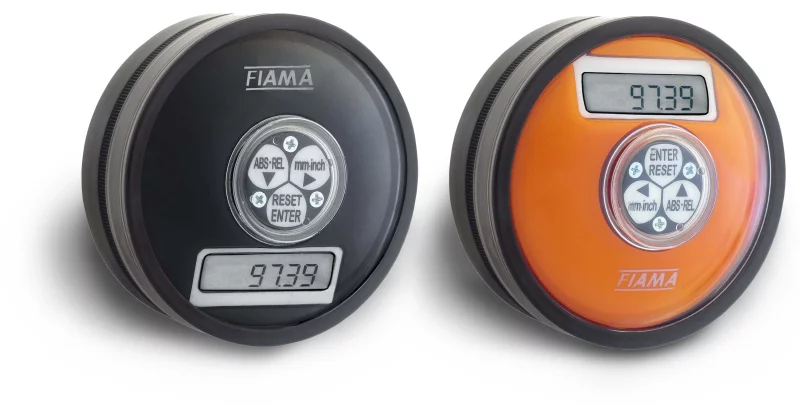

Enfin, la référence EN90 / EN90F introduit une dimension électronique dans le volant avec indicateur de position. Il s’agit d’un indicateur digital alimenté par pile, programmable directement via son interface, et parfaitement intégré dans le moyeu du volant. Cette solution est idéale pour les postes nécessitant un affichage numérique précis sans câblage, tout en conservant l’ergonomie classique du volant.

Compatibilité avec arbres et accessoires

Tous les volants pour indicateur de position sont disponibles avec différents diamètres d’alésage, rainures de clavette ou taraudages spécifiques, sur demande. Ils peuvent être montés sur des arbres standard, avec ou sans douille de réduction, et sont compatibles avec les accessoires pour indicateurs de position de la gamme Apaax : entretoises, brides de blocage, poignées fixes ou repliables.

Les matériaux utilisés varient selon les modèles : thermoplastique renforcé, technopolymère, acier, ou inox pour les environnements à forte contrainte. Chaque volant est conçu pour garantir une longue durée de vie en production, une excellente résistance aux agents chimiques, et un comportement mécanique fiable dans le temps.

Applications industrielles : combinez lisibilité et maniabilité dans vos réglages manuels

Les volants avec indicateur de position s’intègrent facilement dans les postes de réglage manuel nécessitant à la fois précision, compacité et lisibilité. Leur conception tout-en-un en fait des composants de choix pour de nombreux secteurs industriels :

• Emballages & Packaging : réglage rapide de butées, guides ou têtes de coupe avec visualisation directe de la position.
• Convoyage & Logistique : ajustement de hauteur ou d’écartement sur convoyeurs ou modules de tri.
• Agroalimentaire : environnement lavable, matériel sans câblage, réglage fréquent des dispositifs de dosage.
• Robotique & Automatisation : réglages sur axes manuels au sein de postes semi-automatisés ou mobiles.

Polyvalents, compacts et faciles à lire, les volants pour indicateur de position permettent d’optimiser la précision sans alourdir l’architecture mécanique des machines.

Avantages fonctionnels et ergonomiques

Choisir un volant avec indicateur de position, c’est opter pour une solution à la fois compacte, intuitive et parfaitement adaptée aux contraintes des ateliers de production. En intégrant l’organe de commande et l’élément d’affichage dans un même composant, ces volants simplifient la conception des machines tout en améliorant la lisibilité des réglages.

Leur principal atout réside dans l’ergonomie du geste : la main tourne, l’œil suit. L’opérateur n’a pas besoin de se référer à un afficheur distant ou à un repère mécanique approximatif. Le gain de temps est immédiat lors des changements de format, des ajustements de position ou des réglages répétitifs.

Contrairement à certains indicateurs de position fixés séparément sur la machine, le volant avec indicateur intégré évite les erreurs de montage, les jeux mécaniques inutiles, et les problèmes de lisibilité dus à une mauvaise orientation.

Certaines références, comme le EN90, permettent même de passer à un indicateur de position électronique sans modifier l’ergonomie du poste. Cette transition douce vers des indicateurs de position à batterie s’accompagne d’un affichage digital programmable et sans câblage, idéal pour les machines mobiles ou difficiles à équiper.

Les modèles gravitationnels peuvent également être envisagés comme une alternative simplifiée aux indicateurs de position avec communication externe, lorsque seule une lecture locale est nécessaire.

Enfin, pour des mesures plus complexes ou une intégration dans un système automatisé, les volants restent parfaitement compatibles avec les transducteurs rotatifs, offrant ainsi une grande modularité de configuration.

FAQ – Volants avec indicateur de position

Quelle est la différence entre un indicateur gravitationnel et un indicateur fixe ?

Un indicateur de position gravitationnel reste horizontal quel que soit le mouvement du volant, ce qui facilite la lecture sur un axe horizontal. L’indicateur fixe, quant à lui, tourne avec le volant et est adapté aux axes verticaux ou très inclinés.

Peut-on remplacer un indicateur existant par un volant avec indicateur de position ?

Oui. Les volants pour indicateur de position sont conçus pour une intégration simple, sans câblage. Ils remplacent avantageusement les indicateurs rapportés sur panneau ou capot de machine.

Les volants sont-ils disponibles en version inox ou pour environnement lavable ?

Certains modèles sont proposés en technopolymère renforcé ou acier inoxydable, ce qui les rend compatibles avec des environnements agroalimentaires ou soumis à des nettoyages fréquents.

Existe-t-il des volants avec affichage numérique ?

Oui. Le modèle EN90 est un volant avec indicateur de position numérique alimenté par pile. Il offre une lecture électronique programmable, sans alimentation externe, ni fil.

Ces volants sont-ils compatibles avec d'autres éléments de la gamme Apaax ?

Tout à fait. Ils peuvent être utilisés en complément d’un indicateur de position à batterie, d’un transducteur rotatif, ou encore d’un système de communication externe selon l’architecture de votre machine.
