I60-I60F Volants avec indicateur intégré

Ces instruments sont introduits dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, vitesses, etc.) sur un cadran de contrôle à échelle circulaire graduée.
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur

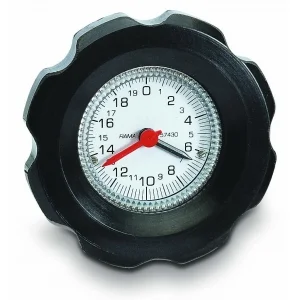

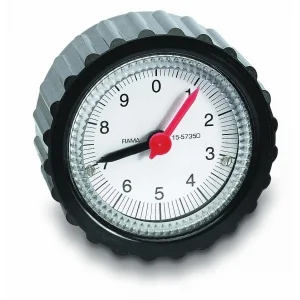

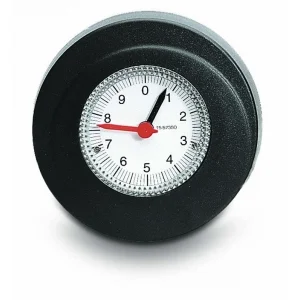

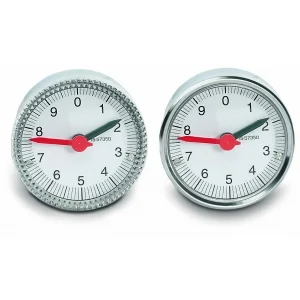

Photo : I60-I60F Volants avec indicateur intégré

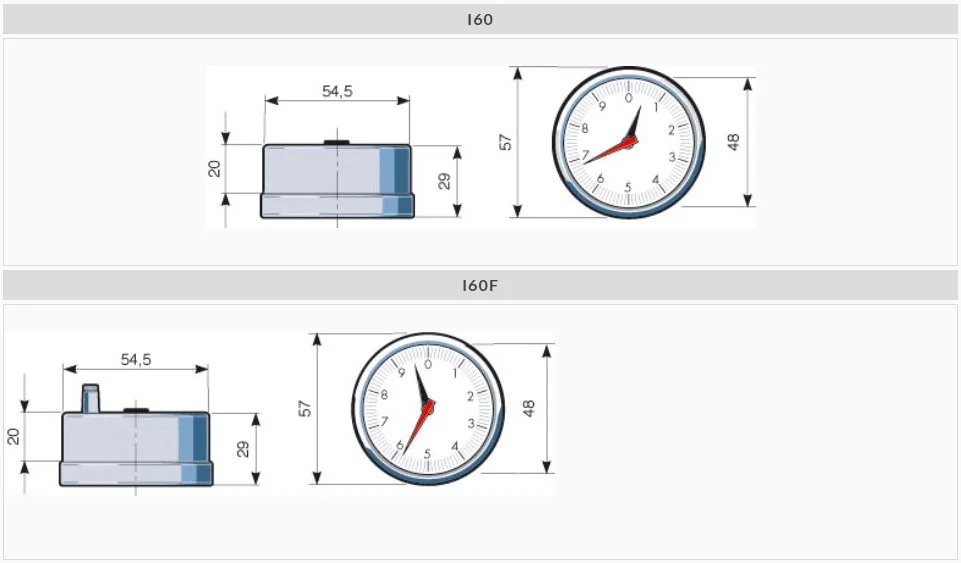

Schéma technique : I60-I60F Volants avec indicateur intégré
Référence PDF 3D
I60
I60F

Ces instruments sont introduits dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, vitesses, etc.) sur un cadran de contrôle à échelle circulaire graduée.


L’indication de la mesure sur le cadran est fournie par deux aiguilles: l'aiguille rouge effectue un tour complet à chaque tour de l'arbre de commande et en même temps l’aiguille noire effectue une fraction de tour. Le rapport de l’indicateurre présente le nombre de tours nécessaires à l’aiguille noire pour effectuer un tour complet.



● Boîtier en métal ou en technopolymère. Écran frontal en polycarbonate transparent antichoc.

● Protection IP64. Température 80°C max.
● I60 (à réaction gravitationnelle) sont indiqués pour des arbres horizontaux ou peu inclinés. Sur demande fournis avec les volants P70, P100, P100P (➜ voir sec. "P70-P90 / P100P125" et "P-P P-F").

● I60F (à réaction fixe) sont montés sur arbres de n’importe quelle inclination. Ils sont fournis avec le volant P100FP (➜ voir sec. "P-P P-F").

● Sur demande remplissage avec glycérine (anti-vibration).
