I80-IN80 Volants avec indicateur intégré

Ces instruments sont insérés dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, vitesses, etc.) sur un cadran de contrôle à échelle circulaire graduée.
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur

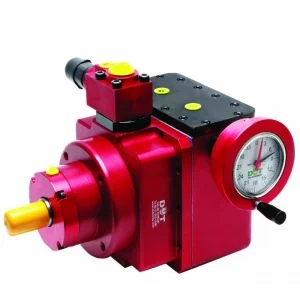

Photo : I80-IN80 Volants avec indicateur intégré

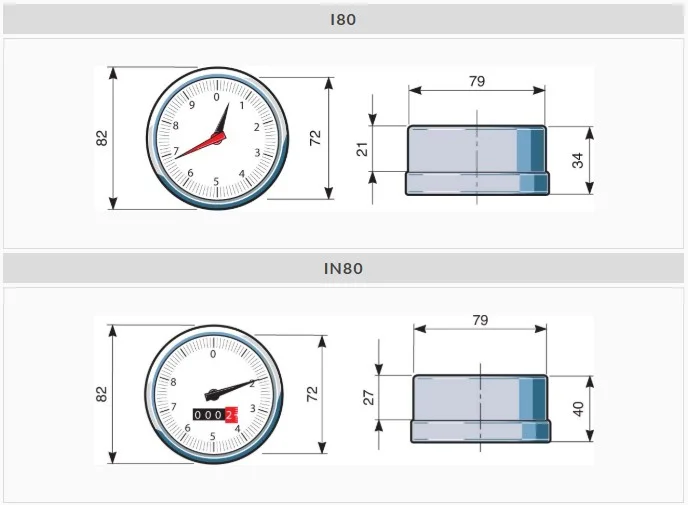

Schéma technique : I80-IN80 Volants avec indicateur intégré
Référence PDF 3D
I80
IN80

Ces instruments sont insérés dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, vitesses, etc.) sur un cadran de contrôle à échelle circulaire graduée.


• Boîtier en métal ou en technopolymère. Écran frontal en polycarbonate transparent antichoc.
• Protection IP64. Température 80°C max.

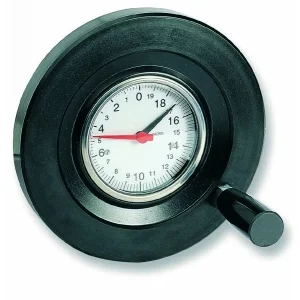

• I80 avec indication analogique: la lecture du réglage sur le cadran est fournie par deux aiguilles. L’aiguille rouge effectue un tour complet à chaque tour de l’arbre de commande et en même temps l’aiguille  noire accomplie
une fraction de tour. Le rapport de l’indicateur représente le nombre de tours nécessaires à l’aiguille noire pour effectuer un tour complet.

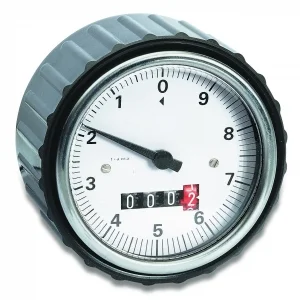

• IN80 avec indication analogique–digitale: La lecture advient sur un numérateur à 4 chiffres (chiffre rouge pour indiquer les dixièmes) et sur un cadran de contrôle gradué. L’aiguille accomplie un tour complet à chaque tour de l’arbre de commande, et effectue une lecture des valeurs décimales.
• I80 et IN80 avec numérateur, sont indiqués pour des arbres horizontaux ou peu inclinés. Sura demande fournis avec les volants P90, P125, P140, P160, P180 (➜ voir sec.  "P-P P-F").
• Échelle personnalisée sur demande, même pour les petites séries.
• Sur demande remplissage avec glycérine (anti-vibration).
