I100-I100P Volants

Ces instruments sont insérés dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, vitesses, etc.) sur un cadran decontrôle à échelle circulaire graduée.
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur

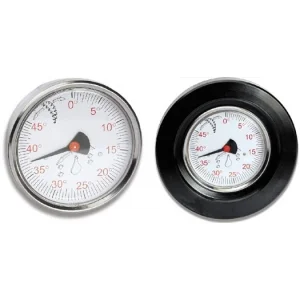

Photo : I100-I100P Volants

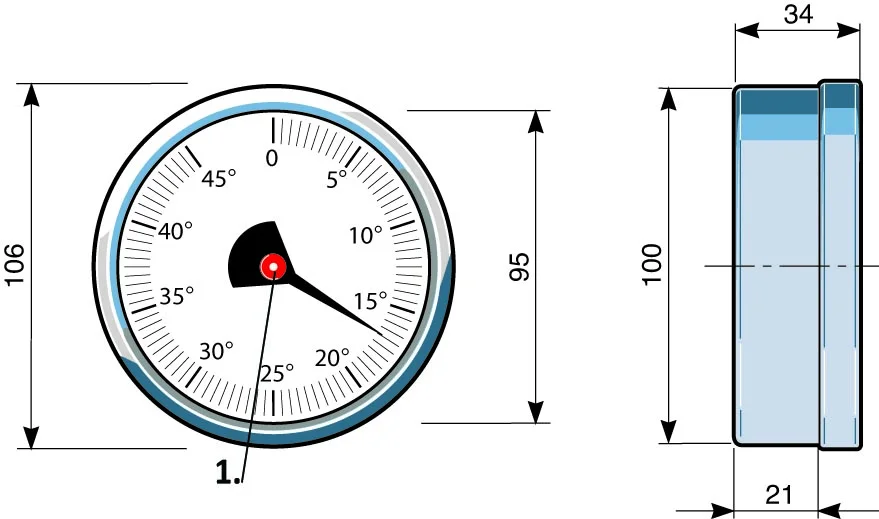

Schéma technique : I100-I100P Volants
Référence PDF 3D
I100
I100P

Ces instruments sont insérés dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, vitesses, etc.) sur un cadran decontrôle à échelle circulaire graduée.


L’indication de la mesure sur le cadran est fournie par une ou deux aiguilles. L’aiguille rouge effectue un tour complet à chaque tour de l’arbre de commande; l’aiguille noire accomplie une fraction de tour. Le rapport de l’indicateur représente le nombre de tours nécessaires à l’aiguille noire pour effectuer un tour complet.


• Sur demande modèle I100P avec vis de positionnement de la mesure.
• Boîtier en métal ou en technopolymère. Écran frontal en polycarbonate transparent antichoc. Protection IP64. Température 80°C max.
• Les indicateurs à réaction gravitationnelle I100 et I100P sont indiqués pour des arbres horizontaux ou peu inclinés.
• Sur demande fournis avec les volants P170, P200 (➜ voir sec. "P").
