I90-IN90-I90F-IN90F Volants

Ces instruments sont insérés dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, etc.) : ils ont sur l’écran frontal une vis de réglage de la mesure. Leur montage s’effectue par pression directement dans l’emplacement du volant.
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur
Photo : I90-IN90-I90F-IN90F Volants

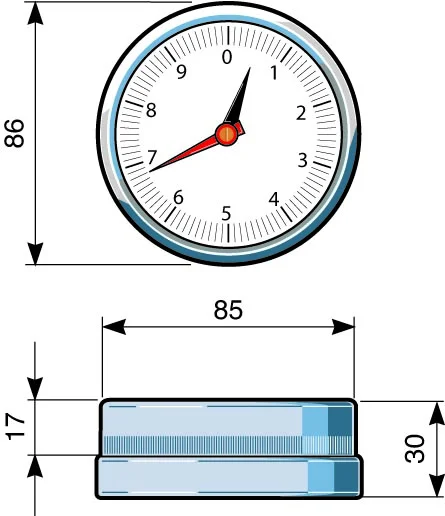

Schéma technique : I90-IN90-I90F-IN90F Volants
Référence PDF 3D
I90
IN90
I90F
IN90F

Ces instruments sont insérés dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, etc.) : ils ont sur l’écran frontal une vis de réglage de la mesure. Leur montage s’effectue par pression directement dans l’emplacement du volant.


• Boîtier en technopolymère. Écran frontal en polycarbonate transparent antichoc. Protection IP64. Température 80°C max.
• I90-I90F: l’indication de la mesure sur le cadran de contrôle est fournie par deux aiguilles; l’aiguille rouge effectue un tour complet à chaque tour del’arbre de commande et en même temps l’aiguille noire effectue une fraction de tour. Le rapport de l’indicateur représente le nombre de tours nécessaires à l’aiguille noire pour effectuer un tour complet du cadran.
• IN90-IN90F avec indication analogique–digitale: la lecture advient sur un numérateur à 5 chiffres (chiffre rouge pour indiquer les dixièmes) et sur un cadran de contrôle gradué. L’aiguille noire accomplie un tour complet à chaque tour de l’arbre de commande, avec lecture des valeurs décimales.
• Les indicateurs à réaction gravitationnelle I90 et avec numérateur IN90 sont indiqués pour des arbres horizontaux ou peu inclinés. Ils peuvent être fournis avec les volants P100L, P125P, P150P, P175P, P200P (➜ voir sec. "P-P P-F").
• Les indicateurs à réaction fixe I90F et avec numérateur IN90F sont montés sur des arbres de n’importe quelle inclination. Ils sont toujours fournis avec les volants P100FL, P125FP, P150FP, P175FP, P200FP (➜ voir sec. "P-P P-F").
