EN90 – EN90F Indicateur de position programmable pour volants

Alimenté par batterie et directement programmable par les 3 touches frontales, l’indicateur de position électronique EN90-EN90F réunit dans le même boitier le transducteur de position et l’unité d’affichage. Utilisé pour la mesure de déplacements linéaires ou angulaires, il est utilisé dans les machines industrielles des secteurs de l’emballage, du traitement du bois, de l’aluminium et tôle.
Télécharger le catalogue
Mesure, Contrôle & Transmissions - Indicateurs de position Télécharger la fiche produit Demande de devis Configurateur
Photo : EN90 – EN90F Indicateur de position programmable pour volants
Schéma technique : EN90 – EN90F Indicateur de position programmable pour volants
Référence PDF 3D
EN90
EN90F A
EN90F B

Caractéristiques principales :
• L’affichage présente 5 chiffres précédés d’un signe avec une hauteur de 7,5 mm pour une bonne lecture à distance.
• L’appareil et les boutons sont protégés par un couvercle transparent.
• Alimentation par batterie: pile ½ AA de 3,6V durée de vie 4 ans. L’indication de batterie déchargée est signalée, le changement est effectué avec facilité sans perte de la cote.

Fonctionnalité principales :
■ Directement programmable par les 3 touches frontales
■ Sur l’afficheur appairassent les symboles des fonctions activées.
■ Configuration de valeur à visualiser sur l’ affichage pour chaque tour de l’arbre creux ; le sens de comptage ; le nombre de chiffres.
■ Paramètres de preset/preset de la cote ; cote absolue/relative ; conversion mm/pouces et échelle de lecture en degrés.

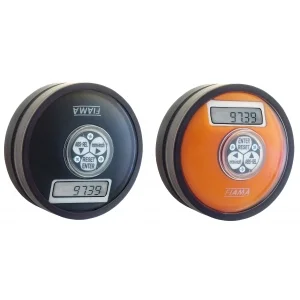

Versions disponibles :

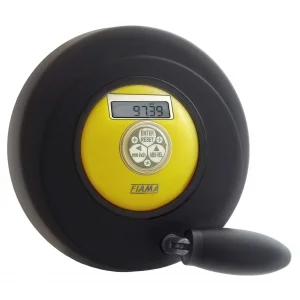

- EN90 à  réaction gravitationnelle approprié pour des arbres avec position horizontale; ils sont fournis avec les volants P125P, P150P, P175P, P200P, P100L à lobes.

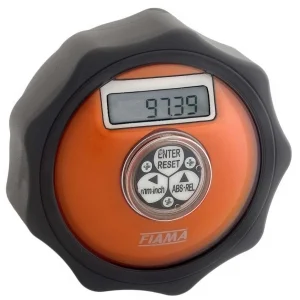

- EN90F à  réaction fixe approprié pour des arbres verticaux ou inclinés; ils sont fournis avec les volants P125PF, P150PF, P175PF, P200PF, P100FL à lobes.
