La transmission de puissance d’un système mécanique motorisé, passe souvent par une étape d’adaptation du couple et de la vitesse. C’est précisément la fonction assurée par le réducteur mécanique. Qu’il s’agisse de synchroniser des mouvements, de réguler des vitesses d’entraînement, ou de maximiser le couple transmis sans surdimensionner le moteur, les réducteurs industriels jouent un rôle structurant dans la conception d’un système performant et durable.



Chez Apaax, la gamme de réducteurs a été pensée pour répondre aux exigences des professionnels de l’industrie : ingénieurs, bureaux d’étude, automaticiens ou intégrateurs. Compacts, robustes, polyvalents, les réducteurs distribués couvrent l’ensemble des applications industrielles courantes et spécialisées, de la ligne de production au dispositif embarqué, en passant par la machine spéciale ou le poste de réglage.



Le rôle central du réducteur industriel dans la transmission mécanique

Sa fonction première est d’adapter la vitesse de rotation d’un moteur à l’application finale, tout en augmentant le couple mécanique disponible. Mais les avantages d’un réducteur industriel ne se limitent pas à l’adaptation de la vitesse. Il joue également un rôle dans :



• La sécurité mécanique : en limitant les à-coups ou les pics de couple sur la charge ;
• La précision des mouvements : indispensable pour des applications de positionnement, de dosage ou de synchronisation ;
• L’optimisation de l’espace : avec des modèles coaxiaux ou angulaires selon la disposition du système ;
• La simplification de l’architecture : certains réducteurs incluent des capteurs de position, ce qui évite d’ajouter des composants supplémentaires.



Dans la pratique, ils autorisent donc l’utilisation de moteurs plus compacts (donc plus économiques), mais également l'exécution de mouvements lent et précis sans perte d’efficacité.

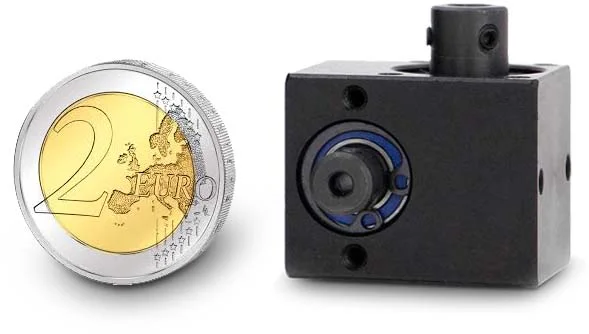

H2 Réducteurs manuels à vis sans fin pour un réglage de position fiable – RD26 et RD26FL

La série RD26 constitue une solution compacte de réducteur à roue et vis sans fin, conçue pour permettre un réglage manuel précis des axes de machines. Ce type de réducteur de vitesse est particulièrement prisé dans les systèmes nécessitant une rotation contrôlée et réversible à la main, comme les unités de production à changement de format, les dispositifs de levage ou les lignes de conditionnement.



Grâce à son engrenage interne basé sur une vis sans fin, le réducteur RD26 offre une démultiplication efficace avec un auto-blocage naturel en fin de course, ce qui permet de maintenir une position sans retour intempestif. Il se distingue par son faible encombrement, sa simplicité de mise en œuvre et sa compatibilité avec une large gamme d’arbres linéaires ou d’indicateurs de position.



Le modèle RD26FL, avec ses variantes RD26FL-OP2 / OP3 / EP3, est équipé d’un affichage de position mécanique intégré (type OP) ou électronique (type EP). Ces versions combinent dans un même boîtier un réducteur mécanique et un système de visualisation, ce qui en fait une solution complète pour la gestion de position d’axe.



Parmi les usages typiques :

• Réglage de la hauteur d’un convoyeur ou d’un outillage ;
• Réglage latéral sur machine de découpe ou d’impression ;
• Systèmes de guidage ou de centrage dans des lignes de production.



Ces réducteurs manuels sont conçus pour être montés directement sur une tige filetée ou un arbre, avec ou sans support latéral. Leur construction robuste garantit une longue durée de vie en environnement industriel.

Réducteurs hélicoïdaux RD50 – Fiabilité, silence et compacité

La série RD50 est un excellent exemple de réducteur hélicoïdal, particulièrement adapté aux applications motorisées nécessitant un fonctionnement continu, silencieux et à haut rendement. Son carter en aluminium anodisé assure une bonne dissipation thermique et une résistance à la corrosion, tandis que ses arbres en acier trempé offrent une solidité à toute épreuve.



La technologie hélicoïdale, par rapport aux engrenages droits, apporte plusieurs bénéfices : un meilleur contact dentaire, donc une usure plus lente, une transmission plus fluide et moins bruyante, et une capacité à encaisser des charges supérieures dans le même encombrement.



Versions disponibles pour ce réducteur de vitesse à engrenage :



• RD50 : version de base avec entrée et sortie standard ;
• RD50M : version intégrant un moteur ;
• RD50S : version avec capteur de position incrémental ;
• RD50MR : version motorisée avec retour d’information ;
• RD50MRS : modèle complet avec moteur, capteur et sortie optimisée.



Dans un contexte d’automatisation industrielle, les RD50 sont fréquemment utilisés pour entraîner des axes de convoyeurs, piloter des rouleaux, actionner des bras de manutention ou effectuer des réglages fins dans des cellules robotisées.





Réducteurs à train épicycloïdal – Puissance et compacité en toute circonstance

Le réducteur à train épicycloïdal repose sur un principe mécanique éprouvé : des satellites tournant autour d’un axe central, encagés dans un planétaire. Cette architecture permet de concentrer une forte capacité de réduction dans un espace très réduit. C’est la solution de choix pour les machines nécessitant un encombrement minimal et une grande fiabilité.



Chez Apaax, plusieurs modèles de réducteurs épicycloïdaux sont disponibles, notamment :



Produits représentatifs :



• RDE40FL : version à bride, compatible moteurs et arbres directs ;
• EP3 : modèle standard pour intégration en espace réduit ;
• EP7 : version renforcée, adaptée aux environnements plus exigeants.



Ces réducteurs sont souvent privilégiés dans des environnements où les cycles sont répétitifs, les mouvements rapides et la précision incontournable. On les retrouve notamment dans :

• les bras robotisés ;
• les équipements de manutention automatisés ;
• les dispositifs médicaux motorisés ;
• ou encore les postes de vissage industriel.



Grâce à leur rendement élevé, leur capacité de charge et leur absence de jeu perceptible, ils garantissent un fonctionnement fluide, silencieux et durable.



Réducteurs motorisés compacts – Prêts à monter, rapides à intégrer

Pour certains projets, gagner du temps et de la place est un critère prioritaire. C’est pourquoi Apaax propose également des réducteurs motorisés compacts, associant dans un même boîtier un moteur, un réducteur et parfois un capteur de position.



Ces ensembles sont idéaux pour les machines spéciales, les postes autonomes ou les systèmes embarqués. Ils permettent une mise en œuvre immédiate, sans avoir à choisir séparément le moteur, le coupleur, le capteur et le réducteur.



Exemples disponibles :



• RD50MR : moteur intégré, démultiplication hélicoïdale ;
• RD50MRS : version avec capteur rotatif incrémental ;
• RDE40FL-EP3 : ensemble épicycloïdal prêt à connecter ;
• Modules intégrés motorisés + indicateur électronique pour automatisme de précision.



L’intégration de ces modules dans une ligne de production permet d’optimiser l’espace, de réduire le câblage et de fiabiliser la commande moteur. La compatibilité avec les arbres flexibles ou les vérins mécaniques permet une grande diversité d’architectures mécaniques.



Compatibilité avec les composants de transmission Apaax

Les réducteurs industriels proposés par Apaax s’intègrent parfaitement dans un système mécanique complet. Selon le besoin, ils peuvent être couplés à des arbres de transmission pour l'industrie rigides ou flexibles, associés à un renvoi d’angle pour modifier la direction du mouvement, ou encore entraîner un vérin mécanique pour transformer la rotation en déplacement linéaire.



Cette modularité permet aux bureaux d’étude de composer des solutions sur mesure, robustes et simples à maintenir. Tous les composants Apaax partagent des interfaces compatibles, ce qui facilite le montage et réduit les délais de conception.



Avantages techniques des réducteurs Apaax

Au-delà de leur fonction, les réducteurs sélectionnés par Apaax sont conçus pour offrir un excellent rapport coût / performance, avec une attention particulière portée aux matériaux, aux finitions et à la facilité d’intégration.



Parmi les bénéfices notables :



• Une durée de vie étendue, grâce à l’utilisation de matériaux nobles (aluminium anodisé, acier trempé) et à la qualité d’usinage des engrenages ;
• Des versions intelligentes, capables de fournir une information de position (capteur rotatif) ou de se connecter directement à un contrôleur ;
• Une large gamme de rapports de réduction, permettant d’ajuster précisément la vitesse de sortie aux exigences du mouvement ;
• Des configurations multiples : en ligne (réducteur coaxial), à angle (réducteur angulaire), à vis sans fin, à planétaire ou hélicoïdal.



Cette diversité permet de répondre aussi bien à des besoins de réglage manuel qu’à des entraînements de haute précision automatisés.



La maîtrise du mouvement au cœur de l’industrie

Apaax accompagne les ingénieurs et les concepteurs dans le choix du bon réducteur, qu’il s’agisse d’un réducteur hélicoïdal, épicycloïdal, angulaire, ou encore à roue et vis sans fin. Grâce à une offre modulaire, cohérente, compatible avec les arbres, vérins et renvois, chaque projet trouve une solution adaptée.

Besoin d’un conseil technique ? Envie d’explorer toutes les possibilités ? Contactez-nous et découvrez également notre gamme complète composants de transmission industriels


FAQ – Réducteurs industriels

Quelle est la différence entre un réducteur coaxial et un réducteur angulaire ?

Un réducteur coaxial aligne ses axes d’entrée et de sortie, ce qui est idéal pour une transmission directe. Le réducteur angulaire, lui, permet de modifier la direction de la rotation, souvent à 90°, grâce à un renvoi intégré.



Qu’est-ce qu’un réducteur à train épicycloïdal ?

C’est un réducteur compact et performant, qui utilise des engrenages planétaires pour transmettre le mouvement. Il offre un très bon rendement et un encombrement réduit, adapté aux systèmes robotisés ou intégrés.



Peut-on associer un réducteur à un vérin mécanique ?

Oui, c’est même une configuration courante. Le réducteur fourni le couple nécessaire au vérin mécanique, qui transforme ensuite cette rotation en translation pour soulever, pousser ou tirer une charge.



Quel entretien pour un réducteur ?

Les modèles Apaax sont lubrifiés à vie et conçus pour une maintenance minimale. Une vérification périodique de l’état mécanique suffit dans la plupart des cas.



Comment choisir entre un réducteur à vis sans fin et un réducteur hélicoïdal ?

Le choix dépend des priorités de l’application. Un réducteur à vis sans fin offre un excellent auto-freinage, utile pour les réglages manuels ou les positions à maintenir sans retour élastique. Il est aussi plus compact et souvent plus économique, mais son rendement est généralement inférieur. En revanche, un réducteur hélicoïdal est plus adapté aux systèmes motorisés continus : il fournit un meilleur rendement, une transmission plus fluide et une durée de vie accrue, en particulier sous charge dynamique.



Apaax propose-t-il des réducteurs pour environnement spécifique (corrosif, alimentaire, extérieur) ?

Oui. Plusieurs modèles sont disponibles en aluminium anodisé ou en acier traité, compatibles avec les contraintes d’environnements exigeants (humidité, produits nettoyants, variations thermiques). Certains arbres des réducteurs de vitesse peuvent être en acier PR80 avec un traitement de surface durcissant, des joints spécifiques ou des graisses conformes aux normes agroalimentaires. N’hésitez pas à contacter Apaax pour vérifier la compatibilité environnementale selon vos besoins.
