Les vérins mécaniques industriels permettent de soulever, positionner, ajuster ou maintenir une charge avec une grande précision à l’aide d’un système vis-écrou (sans recours à l’hydraulique, ni au pneumatique). Compacts, fiables et économes en énergie, ils s’intègrent dans des architectures mécaniques variées où la sécurité, la propreté et la durabilité sont essentielles.



Utilisés en poste fixe ou embarqués dans des installations automatisées, les vérins mécaniques s’adaptent à de nombreuses situations de levage vertical, d’ajustement horizontal ou de poussée, en fonctionnement manuel ou motorisé. Grâce à leurs possibilités de synchronisation et à leur compatibilité avec d’autres composants de transmission mécanique (tels que les réducteurs, renvois d’angle ou arbres de transmission), ils permettent la mise en mouvement d’ensembles complexes de manière simple et fiable.





Fonctionnement d’un vérin mécanique

Le fonctionnement d’un vérin mécanique repose sur la conversion d’un mouvement de rotation en un déplacement linéaire. Ce principe est rendu possible par une vis trapézoïdale ou à billes, montée à l’intérieur d’un carter robuste, qui entraîne une tige filetée ou un tube coulissant. La rotation est généralement assurée par un moteur électrique ou une commande manuelle, selon le niveau d’automatisation souhaité.



À l’intérieur du vérin, les efforts sont transmis par des engrenages coniques ou droits, lubrifiés à vie dans la plupart des cas, et protégés dans un boîtier rigide en aluminium anodisé ou en acier traité. Le système vis-écrou est souvent complété par des options de guidage, de butées mécaniques, voire de capteurs de position selon les configurations.



La simplicité mécanique du dispositif garantit un fonctionnement fiable, précis et durable, sans entretien lourd, même en environnement difficile ou pour des cycles répétés.





Avantages du vérin mécanique dans l’industrie

Les vérins mécaniques offrent de multiples avantages face à d’autres technologies de levage ou d’ajustement. D’abord, ils présentent un excellent niveau de précision et de stabilité en position, sans dérive dans le temps, ce qui est essentiel dans les applications où la justesse du positionnement est critique.



Ensuite, leur principe de fonctionnement sans fluide (huile ou air comprimé) réduit les risques de fuites, de pollution ou de défaillances imprévues, ce qui en fait une solution idéale dans des environnements sensibles comme l’agroalimentaire ou les chaînes de production automatisées.



Ils sont aussi naturellement auto-freinants, ce qui signifie qu’en cas d’arrêt du moteur, la position est maintenue sans recours à un système de freinage externe. Cette caractéristique renforce leur sécurité passive et permet un maintien fiable de charge, même en cas de coupure de courant.



Enfin, la modularité des systèmes proposés permet une grande souplesse dans l’assemblage, la synchronisation et l’adaptation à chaque projet, qu’il s’agisse d’un poste unique ou d’un ensemble multi-vérins coordonné.





Les vérins mécaniques de la gamme Apaax : précision, fiabilité, modularité

Apaax distribue une gamme de vérins mécaniques modulaires dont les performances couvrent un large spectre d’applications industrielles. Les références MAR40 et MAR50, disponibles avec ou sans motorisation, représentent des solutions fiables et évolutives pour les systèmes de levage et de translation linéaire.

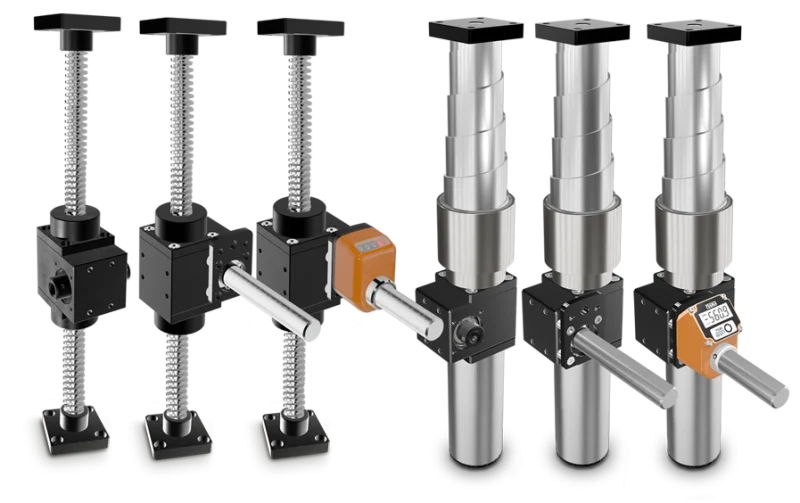

Le vérin MAR40 repose sur une construction modulaire intégrant une vis trapézoïdale en inox AISI 304, couplée à un carter en aluminium anodisé et des engrenages en acier durci. Ce modèle, destiné aux applications de levage ou de translation en traction/poussée, est disponible en plusieurs longueurs standard (de 100 à 1000 mm) et peut être utilisé seul ou en groupe synchronisé via des arbres, joints ou renvois d’angle. Grâce à sa lubrification longue durée à la graisse Klüber, il ne nécessite aucun entretien régulier. Des options comme la protection rigide, la visualisation par indicateur OP3, ou des configurations spécifiques motorisées sont disponibles sur demande.



Son évolution, le MAR40G, intègre des fonctionnalités avancées orientées vers l’automatisation industrielle. Prévu pour des systèmes synchrones ou asservis, ce modèle offre des options de commande semi-automatique ou automatique, avec indicateurs digitaux OP3, OP7 ou versions programmables EP3 et EP7. Il est parfaitement adapté aux systèmes multi-vérins avec liaison par réducteurs coniques, arbres d'entraînement et accouplements spécifiques.

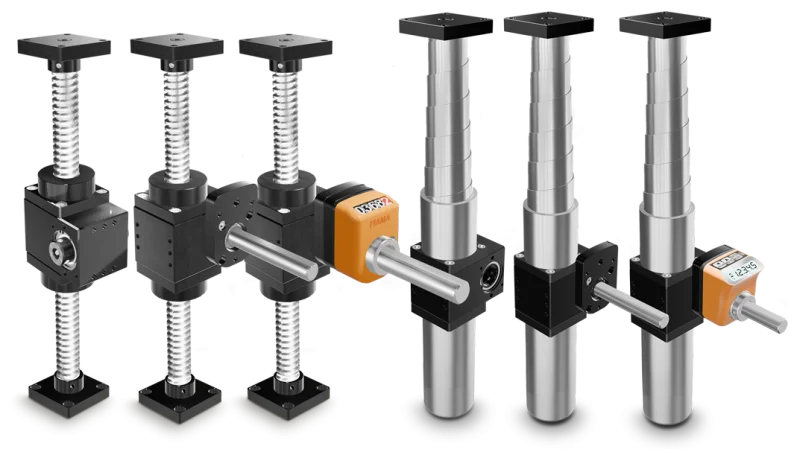

Dans la même logique, le MAR50 reprend les atouts de la série MAR40 avec des dimensions et caractéristiques similaires : vis inox, carter robuste, lubrification permanente, montage simple ou en système combiné. Là encore, la compatibilité avec des extensions d’arbres et visualisations numériques facilite l'intégration dans les installations de réglage de position ou de levage.



Le MAR50G constitue la déclinaison haut de gamme de la série, pensée pour des systèmes clés en main, associant précision de mouvement, autoportage de charge, et flexibilité maximale. Il est conçu pour fonctionner en réseau avec d'autres composants motorisés, intégrant des servomoteurs, des affichages numériques programmables et des interfaces mécaniques standardisées.





Applications industrielles des vérins mécaniques

Les vérins mécaniques industriels trouvent leur place dans de nombreux secteurs, en particulier ceux ciblés par Apaax. Dans l’industrie de l’emballage et du packaging, ils assurent des fonctions d’ajustement de format, de mise à niveau ou de changement de gabarit sur des lignes automatisées. Grâce à leur précision, ils permettent une transition rapide entre différents lots sans perte de temps ni recalibrage manuel.



En logistique et convoyage, les vérins sont intégrés dans des systèmes de levage de palettes, des tables à hauteur réglable ou des butées motorisées pour optimiser le flux des marchandises. Ils contribuent également à l’amélioration de l’ergonomie des postes de travail, en ajustant la hauteur ou l’inclinaison des supports selon les besoins de l’opérateur.



Le secteur agroalimentaire apprécie leur fonctionnement propre, sans fluide hydraulique, leur résistance à la corrosion et leur compatibilité avec les exigences de nettoyage renforcé. Leur capacité à opérer en ambiance humide, voire sous contrainte thermique modérée, en fait des alliés fiables des équipements de transformation ou de conditionnement.

Enfin, dans le domaine de la robotique et de l’automatisation, les vérins mécaniques s’intègrent dans des bras articulés, des axes motorisés ou des cellules robotisées nécessitant un positionnement linéaire sous contrôle numérique, avec ou sans retour de position.





Critères de choix d’un vérin mécanique

Le choix d’un vérin repose d’abord sur les caractéristiques mécaniques de l’application : charge maximale à soulever, longueur de course, fréquence d’utilisation, mode d’entraînement et environnement de fonctionnement. Le type de vis (trapézoïdale ou à billes), le niveau de précision attendu, la vitesse de déplacement ou encore la nécessité d’une commande manuelle ou motorisée sont autant de facteurs à considérer.



Les modèles MAR40 et MAR50 sont recommandés pour des usages standard, tandis que les MAR40G et MAR50G répondent aux exigences de pilotage automatisé, de synchronisation et d'intégration numérique. L’équipe Apaax accompagne ses clients pour définir les configurations optimales, en tenant compte des contraintes techniques et budgétaires pour tous leurs besoins en transmission.





FAQ – Vérins mécaniques

Quelle est la différence entre un vérin mécanique et un vérin hydraulique ?

Un vérin mécanique utilise une vis sans fin pour générer un mouvement linéaire, alors qu’un vérin hydraulique fonctionne avec un fluide sous pression. Les vérins mécaniques sont plus propres, ne nécessitent pas de pompe, et conviennent aux environnements sensibles.



Peut-on synchroniser plusieurs vérins mécaniques entre eux ?

Oui, les vérins comme les MAR40G ou MAR50G sont conçus pour fonctionner en mode synchronisé via des arbres de liaison et des renvois d’angle. Cela permet de répartir l’effort sur plusieurs points avec une coordination parfaite.



Les vérins mécaniques peuvent-ils fonctionner en continu ?

Certaines applications continues sont possibles à condition de prévoir un graisseur et un entretien régulier. Il est recommandé de consulter le support technique d’Apaax pour adapter le modèle à l’intensité d’utilisation.



Les vérins proposés par Apaax sont-ils adaptés à un usage alimentaire ?

Oui, les matériaux utilisés (inox, aluminium anodisé), l’absence de fluide, et la possibilité d’options spécifiques en font des solutions adaptées aux environnements agroalimentaires, notamment pour le conditionnement ou le dosage.



Quel est l’entretien nécessaire pour un vérin mécanique ?

Les vérins de la gamme MAR sont conçus pour être lubrifiés à vie avec une graisse de qualité industrielle. En cas d’utilisation intensive ou continue, des graisseurs peuvent être ajoutés pour garantir une lubrification durable.
